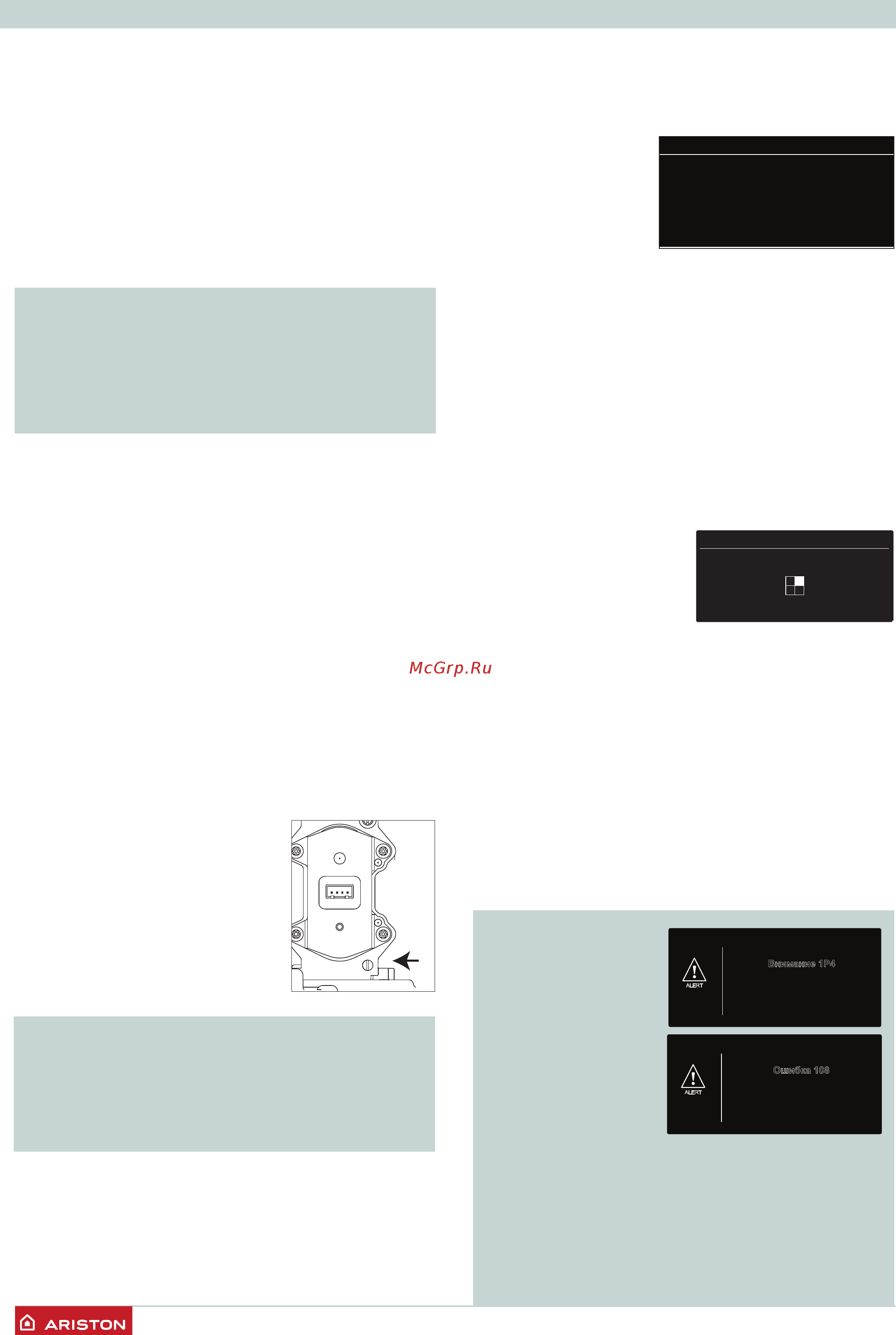

18 /
ПУСК В ЭКСПЛУАТАЦИЮ
Шаг 3. ЗАПУСК ПРОГРАММЫ УДАЛЕНИЯ ВОЗДУХА И
АКТИВАЦИЯ АВТОМАТИЧЕСКОЙ КАЛИБРОВКИ
• Включите котел, нажав кнопку ON/OFF (ВКЛ/ОТКЛ). На дисплее
появляется на несколько секунд сообщение: Горелка должна
быть откалибрована.
•
Нажать ОК.
На дисплее отображается:
“Внимание, данная процедура может быть
выполнена, только квалифицированным
специалистом. Для продолжения, нажмите и
удерживайте в течении 5 секунд кнопку OK ”
• Нажмите и удерживайте в течении 5 секунд кнопку OK,На
дисплее отображается:
Удаление воздуха
“Эта функция активирует режим удаления воздуха из
системы отопления. Для начала процедуры нажмите
кнопку “ОК” (рекомендуется), иначе нажмите “ESC”.
•
Нажать ОК.
.
Запустится цикл
продолжительностью
примерно 7 мин.
Во время цикла удаления
воздуха откройте ручной
воздухоотводчик (2) на первичном теплообменнике и
закройте его, когда по трубке пойдет чистая вода без
пузырьков воздуха.
В конце процедуры убедитесь, что из котла полностью удален
воздух, если нет, повторите процедуру.
На дисплее отображается:
“Если в системе остался воздух, запустите цикл
удаления воздуха повторно; если нет, то нажмите
кнопку выхода”
•
Нажать
ESC.
(Убедитесь, что давление в системе, по показаниям манометра,
превышает 1 бар. Откройте заправочный клапан и закройте,
как только он достигнет 1 - 1,5 бар).
Примечание! Если
давление теплоносителя
в котле упадет ниже
минимально допустимого
значения, на дисплее
отобразится сообщение
Внимание 1P4
(параметр 241 -
Предупреждение
давлении ).
Если давление падает до
заданного порогового
значения, на дисплее
отображается: Ошибка
108 - Необходимость
подпитки.
Откройте заправочный клапан и закройте, как только он
достигнет 1 - 1,5 бар.
В ЭТОМ СЛУЧАЕ ПРОЦЕДУРА АВТОМАТИЧЕСКОЙ
КАЛИБРОВКИ ПРЕРЫВАЕТСЯ. ПОСЛЕ ПОДПИТКИ СИСТЕМЫ
НА ДИСПЛЕЕ ПОВТОРНО ОТОБРАЗИТСЯ СООБЩЕНИЕ О
НЕОБХОДИМОСТИ ЗАПУСКА ПРОГРАММЫ УДАЛЕНИЯ
ВОЗДУХА И АКТИВАЦИИ АВТОМАТИЧЕСКОЙ КАЛИБРОВКИ.
Запустить программу Удаление воздуха и
автоматическая калибровка.
Нажмите "ОК" для подтверждения
31/01/18 10:18
ПЕРВЫЙ ПУСК В ЭКСПЛУАТАЦИЮ
ПЕРЕЙТИ ПРОГРАММУ УДАЛЕНИЕ ВОЗДУХА И
АВТОМАТИЧЕСКАЯ КАЛИБРОВКА.
Шаг 1. Убедитесь, что:
- Главный газовый кран перекрыт.
- Электрические соединения выполнены. Еще раз убедитесь,
что котел надежно заземлен.
- Открутите колпачок автоматического воздухоотводчика
циркуляционного насоса с помощью отвертки.
- Дымоход должен быть надлежащих размеров и не
содержать препятствий для удаления продуктов сгорания.
ВО ВРЕМЯ ПРОЦЕДУРЫ КАЛИБРОВКИ И
ИЗМЕРЕНИЯ СО2 , ВАЖНО, ЧТОБЫ КОТЕЛ
РАБОТАЛ С УСТАНОВЛЕННОЙ ПЕРЕДНЕЙ
КРЫШКОЙ И ПОДНОСТЬЮ СОБРАННОЙ
СИСТЕМОЙ ДЫМОУДАЛЕНИЯ И ПОДАЧИ
ВОЗДУХА.
- Убедитесь в том, что открыты необходимые вентиляционные
отверстия в помещении (они должны быть при установке
по типу B).
- Проверьте, есть ли сифоне вода; в противном случае
его надо снова наполнить водой. Откройте ручной
воздухоотводчик на первичном теплообменнике.
Продолжайте до полного заполнения сифона, затем
подпитайте котел краном подпитки до рабочего давления.
Примечание: если котел не будет использоваться в
течение длительного времени, сифон должен быть
заполнен прежде, чем котел будет запущен снова.
Запускать котел в работу без воды в сифоне опасно из-за
возможности выхода продуктов сгорания в помещение
через пустой сифон.
Шаг 2. Проверка статического давления газа
Ослабьте винт 1 и вставьте трубку
манометра в штуцер на входе газового
клапана.
Давление должно соответствовать тому
типу газа, для которого предназначен
котел, см. Сводная таблица параметров
по типам газа.
ВНИМАНИЕ!!
Не включайте котел, если давление не
соответствует указанному в разделе:
“СВОДНАЯ ТАБЛИЦА ПАРАМЕТРОВ ПО ТИПАМ
ГАЗА”
IN
Удаление воздуха
Внимание 1P4
Необходимость подпитки
ALERT
Ошибка 108
Необходимость подпитки
ALERT
