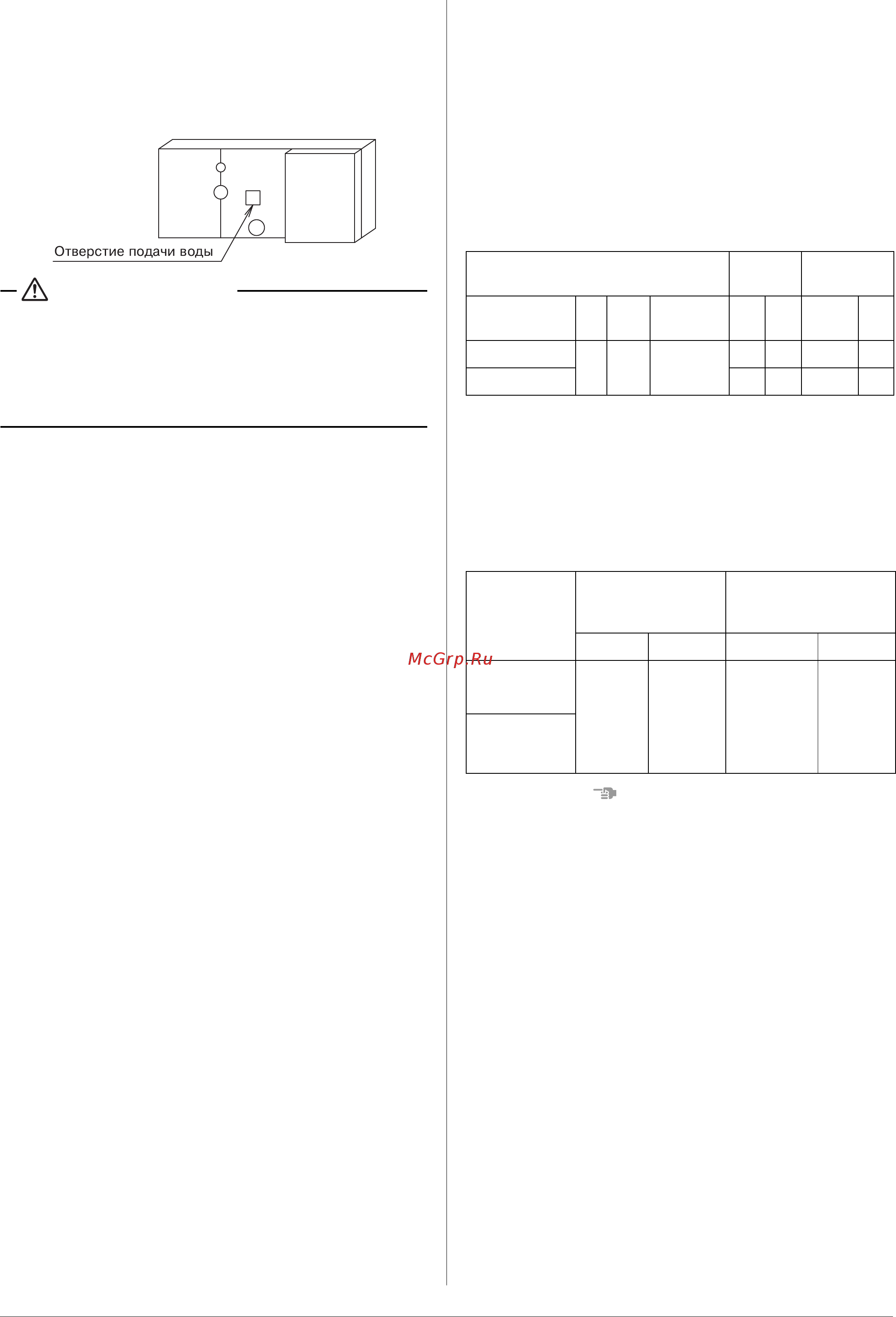

![Daikin FXTQ50A2VEB [11/20] Работа с электрической проводкой](/views2/1767460/page11/bgb.png)
Русский 9
(2) По окончании работы с трубопроводом
проконтролируйте равномерность дренажного потока.
•
Откройте отверстие подачи воды, медленно добавьте
примерно 1 литр воды в дренажный поддон и проверьте
дренажный поток.
Скопления дренажа могут привести к закупорке
дренажных труб.
ПРЕДОСТЕРЕЖЕНИЕ
• Соединения дренажного трубопровода
Не соединяйте дренажный трубопровод с фановыми
трубами, издающими запах аммиака. Аммоний из
дренажной трубы может попасть в комнатный блок
по дренажным трубам и вызвать коррозию
теплообменника.
8. РАБОТА С ЭЛЕКТРИЧЕСКОЙ
ПРОВОДКОЙ
8-1 ОБЩИЕ УКАЗАНИЯ
• Все поставляемые на местном уровне детали и
материалы и выполняемые электрические работы
должны соответствовать местным законам.
• Используйте только медные провода.
•
При выполнении электрического монтажа также
руководствуйтесь "Биркой со схемой электропроводки",
прикрепленной к крышке
блока управления
.
•
Электрический монтаж пульта дистанционного управления
подробно рассматривается в руководстве по монтажу,
прилагаемом к пульту дистанционного управления.
• Выполнение любых работ по электрическому имонтажу
следует доверять только электрику с соответствующим
допуском.
• Данная система содержит множество комнатных блоков.
Обозначьте каждый из комнатных блоков в качестве
блока А, блока В,… и проследите за тем, чтобы
подключаемые к контактной колодке провода для
наружного блока и блока BS согласовывались между
собой. Если характеристики
электрической проводки и
трубопроводов между наружным блоком и комнатным
блоком не согласуются между собой, возможен выход
системы из строя.
• В стационарную проводку необходимо включить главный
выключатель или другие средства разъединения по всем
полюсам в соответствии с действующими местными и
общегосударственными нормативами.
Помните о том, что работа системы возобновится
автоматически, если
питание выключить, а затем снова
включить.
• Сортамент электрических проводов источника питания,
подключаемых к наружному блоку, пропускная способ-
ность выключателя и переключателя и инструкции по
электрическому монтажу приведены в руководстве по
монтажу, прилагаемом к наружному блоку.
• Кондиционер необходимо заземлять.
• Не присоединяйте заземляющий провод к газовым,
водопроводным трубам, молниеотводу или проводу
телефонного заземления.
• Газовые трубы: при утечке газа возможен взрыв или
пожар.
•
Водопроводные трубы: в случае труб из жесткого
винила какой-либо эффект заземления отсутствует.
• Провода телефонного заземления или
молниеотводы: при грозах возможна наводка в
заземлении слишком высокого электрического
потенциала.
8-2 ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
MCA: миним. ток цепи (A);
MFA: макс. амперы предохранителя (A);
kW: номинальная выходная мощность двигателя
вентилятора (кВт);
FLA: полная нагрузка в амперах (A)
8-3 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ ДЛЯ
ПРОВОДКИ, ПРИОБРЕТЕННОЙ НА МЕСТЕ
ПРИМЕЧАНИЕ
1. Ниже указана допустимая длина проводки цепи
передачи между комнатным/наружным блоками и
между комнатным блоком и удаленным контроллером.
(1) Наружный блок – комнатный блок:
Макс. 1000 м (суммарная длина проводки: 2000 м)
(2) Комнатный блок – удаленный контроллер:
Макс. 500 м
Единицы
Источник
питания
Двигатель
вентилятора
Модель Гц Вольт
Диапазон
напряжений
MCA MFA kW FLA
FXTQ80
50
220-
240
Макс. 264
Мин. 198
10,3 16 1,100 4,3
FXTQ100
10,3 16 1,100 5,6
Модель
Проводка источника
питания
Проводка удаленного
контроллера
Проводка цепи передачи
Провод
Диаметр Провод Диаметр
FXTQ80
H05VV-U3G
Габариты
должны
соответств-
овать
местным
нормативам.
Изолированный
провод
(2-проводный)
0,75 - 1,25
мм
2
FXTQ100
