10 Русский
9. ПРИМЕР ЭЛЕКТРИЧЕСКОГО
МОНТАЖА И УКАЗАНИЯ ПО ВВОДУ
ВДЕЙСТВИЕ УДАЛЕННОГО
КОНТРОЛЛЕРА

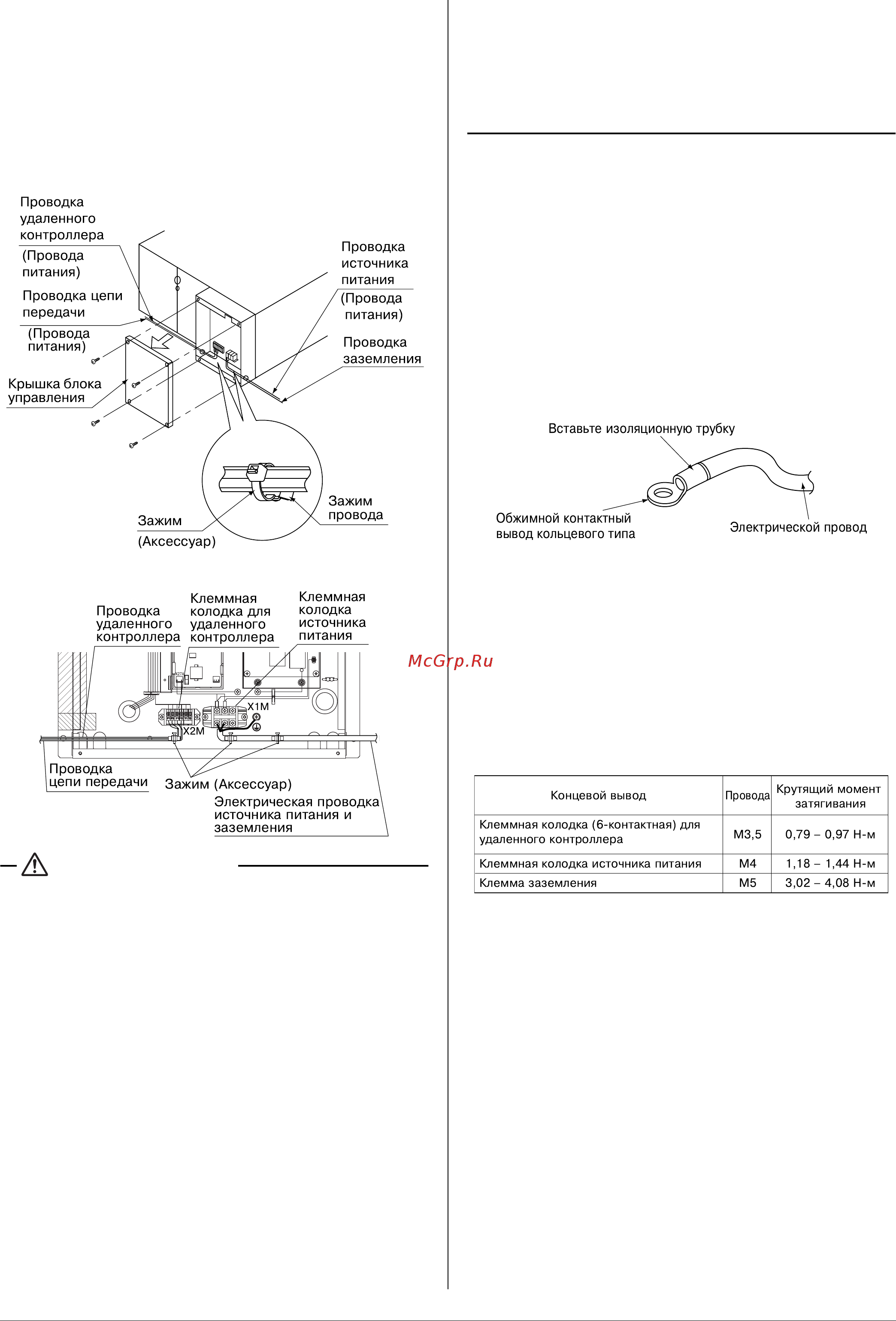

9-1 СПОСОБ ПОДСОЕДИНЕНИЯ ПРОВОДКИ
(Снимите крышку блока управления и присоедините
провода, как показано на рисунке внизу.)
ПРЕДОСТЕРЕЖЕНИЕ
• Обязательно нанесите уплотнительный материал или
шпатлевку (приобретается на месте) вокруг отверстия
для проводки в целях предотвращения просачивания
воды, а также насекомых и других маленьких существ
снаружи. В противном случае в блоке управления может
произойти короткое замыкание.
• При скреплении труб зажимами следите за тем, чтобы не
создавалось давление на стыки труб
и пользуйтесь для
скрепления поставляемыми зажимными приспособле-
ниями. Кроме того, при выполнении проводки следите за
плотностью закрытия крышки блока управления,
тщательно расправляя провода и полностью закрывая
крышку. При закрытии крышки блока управления следите
за отсутствием защемляемых проводов по ее краям.
Во избежание повреждения проводов пропускайте их
через предусмотренные сквозные отверстия.
• Следите
за тем, чтобы пути прохождения проводки
удаленного контроллера, проводки между блоками и
другой электрической проводки не выходили из блока
водних и тех же местах, и пространственно разделяйте
их минимум на 50 мм, иначе электрический шум
(статические наводки) может привести к нарушению
работы или поломке.
[ МЕРЫ ПРЕДОСТОРОЖНОСТИ ]
1. Для присоединения проводов к клеммной колодке
источника питания пользуйтесь обжимными
круглыми выводами.
При отсутствии таковых следуйте указанным ниже
правилам электрического монтажа.
•
Не присоединяйте к одной и той же клемме источника
питания провода, различающиеся по сортаменту.
(Неплотные соединения могут привести к перегреву.)
• Используйте указанный электрический провод.
Надежно подсоединяйте провод к контактному
выводу. При креплении провода не прилагайте к нему
избыточное прижимное усилие.
2. Значения крутящего момента затяжки винтовых
клемм
•
Используйте соответствующую отвертку для затяжки
винтов клемм. Если лезвие отвертки слишком маленькое,
можно повредить головку винта, и винт будет невозможно
соответствующим образом закрутить.
• Если винтовые клеммы затянуть слишком сильно,
можно сломать винты.
• Обращайтесь к Таблица 4 для справок относительно
момента затяжки клеммных винтов.
Таблица 4
3. Не присоединяйте различающиеся по сортаменту
провода к одной и той же клемме заземления. Неплот-
ные соединения могут привести к нарушению защиты.
4.
Вне блока, обеспечивайте удаление проводки цепей
передачи от проводки источника питания по меньшей мере
на 50 мм. В оборудовании, подверженном влиянию
электрического (внешнего) шума, могут возникать сбои.
5. Электрическая проводка удаленного контроллера
рассматривается в "РУКОВОДСТВЕ ПО МОНТАЖУ
УДАЛЕННОГО КОНТРОЛЛЕРА", прилагаемом
кудаленному контроллеру.
6. Ни в коем случае не присоединяйте провода
источника питания к клеммной колодке проводки
удаленного контроллера. Ошибка такого рода может
привести к повреждению всей системы.
4PRU408655-1B_2016_02.book Page 10 Monday, February 22, 2016 7:53 AM
