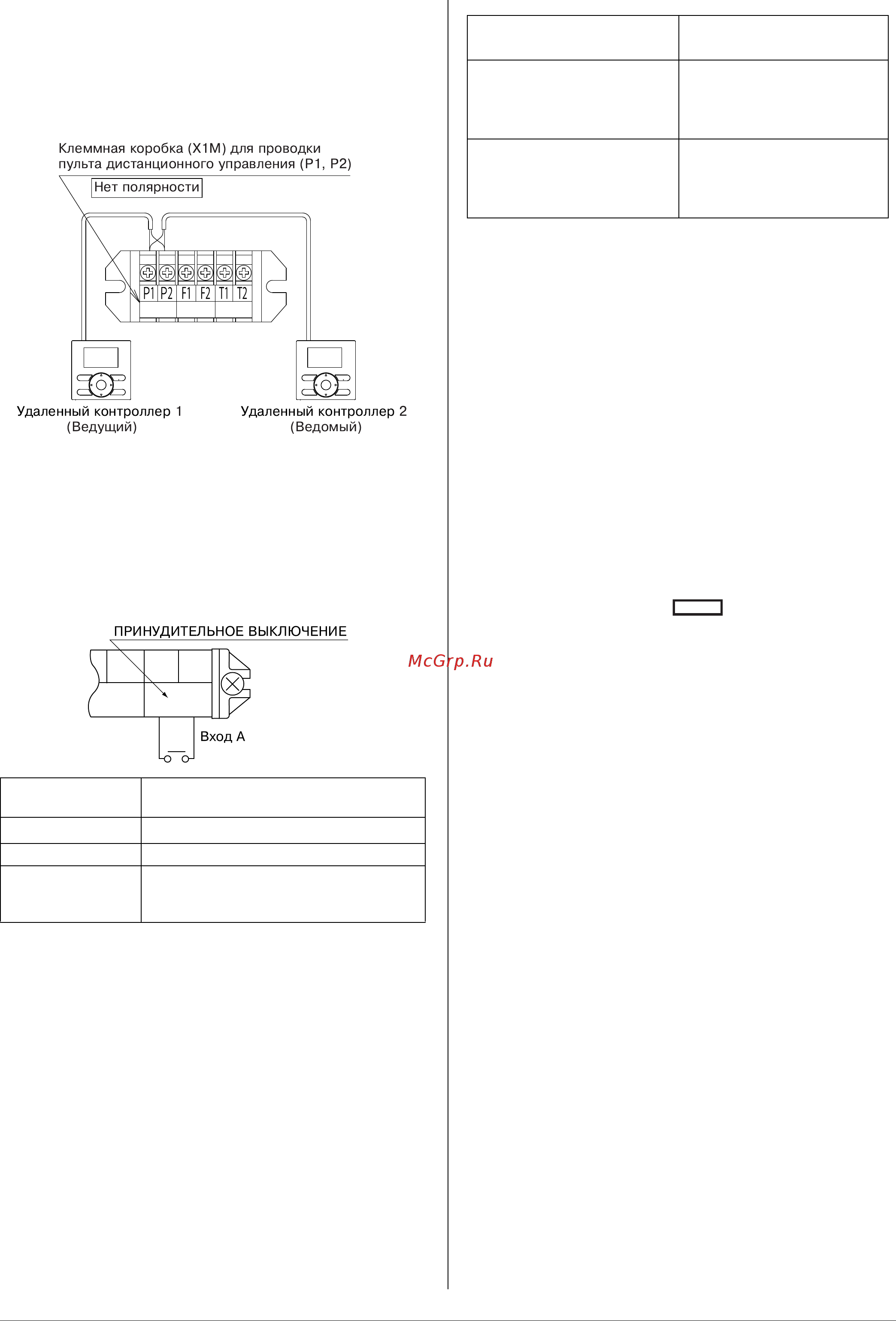

12 Русский
< Способ прокладки проводки >
(1)Снимите крышку блока управления.
(2)Выполните дополнительную проводку от пульта
дистанционного управления 2 (Ведомого) к контактам
(P1·P2) к проводке пульта дистанционного управления
на клеммной колодке (X1M) в блоке управления.
9-4 ВНЕШНЕЕ ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
(ПРИНУДИТЕЛЬНОЕ ВЫКЛЮЧЕНИЕ И
ОПЕРАЦИЯ ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ)
(1) Спецификации проводов и указания по электрическому
монтажу
•
Подключите вход с наружной стороны к клеммам Т1 и Т2
клеммного блока удаленного контроллера.
(2) Ввод в действие
• В Таблица 5 поясняются ПРИНУДИТЕЛЬНОЕ
ВЫКЛЮЧЕНИЕ и ОПЕРАЦИЯ ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ в соответствии со входом A.
Таблица 5
(3) Указания по выбору ПРИНУДИТЕЛЬНОЕ ВЫКЛЮ-
ЧЕНИЕ и ОПЕРАЦИЯ ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
• Включите питание и далее воспользуйтесь
удаленным контроллером для выбора операции.
9-5 ЦЕНТРАЛИЗОВАННОЕ УПРАВЛЕНИЕ
• Для централизованного управления необходимо
указывать номер группы. Подробно это описано
вруководстве по каждому из дополнительных
контроллеров для централизованного управления.
10. ЗАДАНИЕ ПАРАМЕТРОВ В РЕЖИМЕ
ЭКСПЛУАТАЦИИ
После включения источника питания выполните
настройку с пульта дистанционного управления
в соответствии со схемой установки.
• Необходимо задать 3 параметра: "Номер Режима",
"Номер ПЕРВОГО КОДА" и "Номер ВТОРОГО КОДА".
Настройки, отмеченные "" в таблице, указывают
на значения после поставки с завода-изготовителя.
• Порядок настройки и работы показан в руководстве
по монтажу, прилагаемом к пульту
дистанционного
управления.
(Примечание) Не смотря на то, что параметр "Номер
режима" задан для группового
управления, если вы хотите выполнить
настройку каждого блока по отдельности
или подтвердить настройки, настройте
значение параметра Номер режима,
указав его в круглых скобках ( ).
• Если управление осуществляется при помощи пульта
дистанционного управления, для изменения текущего
режима работы
на ПРИНУДИТЕЛЬНОЕ ВЫКЛЮЧЕНИЕ
или ОПЕРАЦИЯ ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ работы
руководствуйтесь следующим порядком действий:
[1]. При помощи пульта дистанционного управления
зайдите в режим настройки оборудования на месте
эксплуатации.
[2] Выберите Номер Режима "12".
[3] Присвойте Номер ПЕРВОГО КОДА значение "1".
[4-1] Чтобы выбрать ПРИНУДИТЕЛЬНОЕ
ВЫКЛЮЧЕНИЕ, присвойте Номер ВТОРОГО КОДА
значение "01".
[4-2] Чтобы выбрать ОПЕРАЦИЯ ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ работы
, присвойте Номер
ВТОРОГО КОДА значение "02".
(На заводе-изготовителе установлено
ПРИНУДИТЕЛЬНОЕ ВЫКЛЮЧЕНИЕ.)
• Попросите клиента хранить инструкцию, прикрепленную
к пульту дистанционного управления, вместе
с руководством по эксплуатации.
• Не выполняйте настройки, отличные от показанных
в данной таблице.
Спецификации
провода
Виниловый шнур в оболочке или кабель
(2-проводный)
Сортамент
0,75 - 1,25
мм
2
Длина
Макс. 100 м
Внешняя клемма
Контакт, рассчитанный на минимальную
применимую нагрузку 15 В постоянного
тока, 1 mA.
F2 T1 T2
ПРИНУДИТЕЛЬНОЕ
ВЫКЛЮЧЕНИЕ
ОПЕРАЦИЯ ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ
Активное состояние входа
вызывает останов операции
(не обеспечивается
удаленными контроллерами).
Изменение состояния входа
с пассивного на активное
приводит к включению блока.
Пассивное состояние входа
вызывает ввод в действие
управления посредством
удаленного контроллера.
Изменение состояния входа
сактивного на пассивное
приводит к выключению
блока.
