4 Русский
в. Вопросы для разъяснения режимов работы
2-4 ЗАМЕЧАНИЯ ДЛЯ МОНТАЖНИКА
• Обеспечьте заказчикам инструктаж по правилам
эксплуатации блока (в особенности чистки фильтров,
реализации различных функций и корректировки
температуры) с самостоятельным выполнением
операций с "подглядыванием" в руководство.
3. ВЫБОР МЕСТА УСТАНОВКИ
Если относительная влажность на потолке превышает 80%,
покрывайте корпус блока дополнительным теплоизоля-
ционным материалом. В качестве теплоизоляционного
материала используйте стекловату, пенопласт или
аналогичный материал толщиной не менее 10 мм.
(1)
Выберите для установки такое место, где соблюдаются
указанные ниже условия и удовлетворяются требования
пользователя.
• Вверху помещений (включая поверхность потолка)
вместах для установки комнатного блока, где
отсутствует возможность вытекания воды из
трубопровода для хладагента, дренажной трубы,
водопроводной трубы и т. п.
• С обеспечением оптимального распределения
воздуха.
• С отсутствием препятствий прохождению воздуха.
• С возможностью надлежащего дренажа конденсата.
• Если опорные конструкции не являются достаточно
прочными
для того, чтобы выдержать вес блока, блок
может упасть, что чревато возможностью серьезных
травм.
• С отсутствием видимого перекоса подвесного
потолка.
• Где отсутствует риск утечки воспламеняемого газа.
• С наличием свободного пространства, достаточного
для технического и сервисного обслуживания.

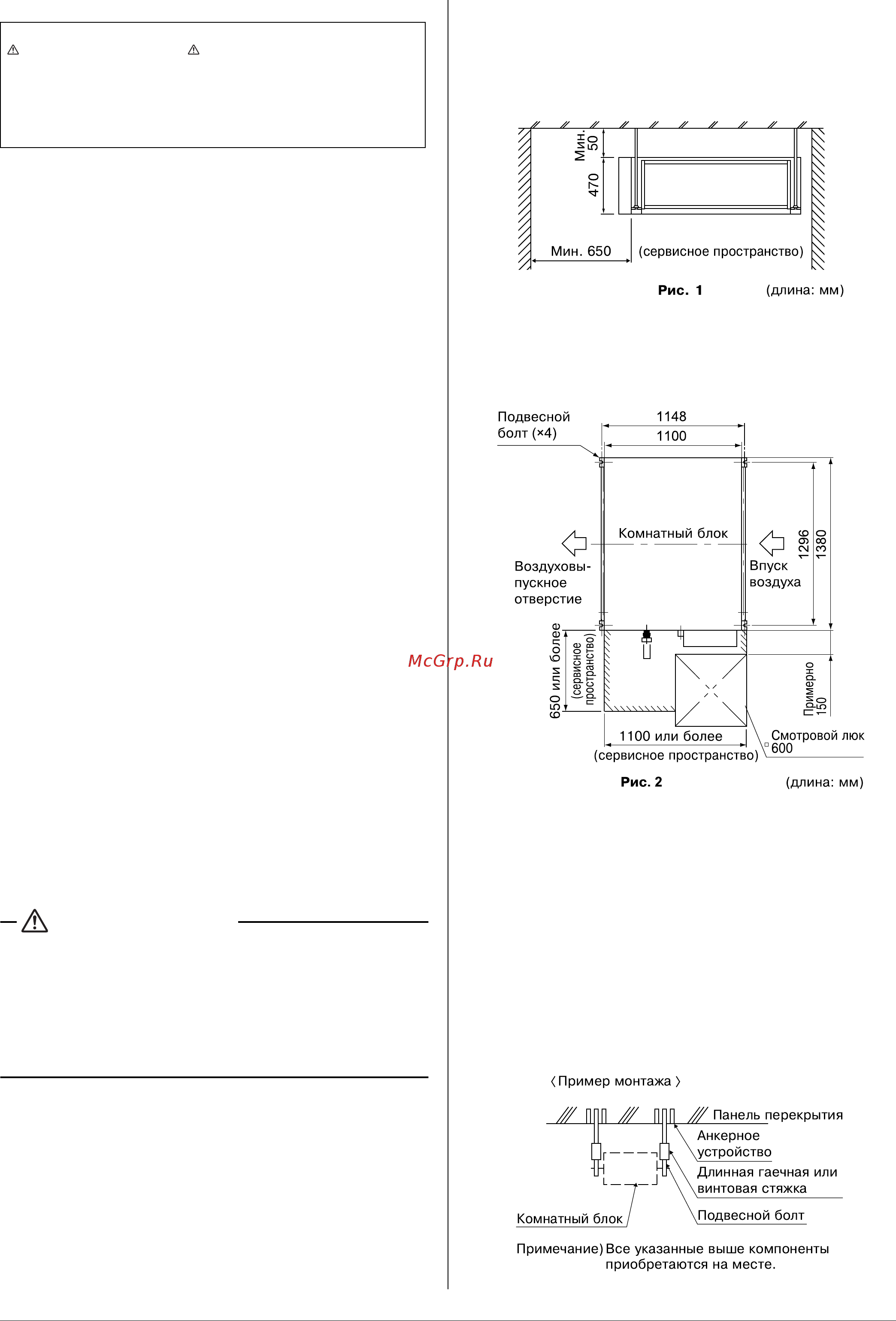

(См. рис. 1)
• С возможностью соблюдения допусков на прокладку
труб между комнатным и
наружным блоками.
(См. руководство по монтажу для наружного блока.)
ПРЕДОСТЕРЕЖЕНИЕ
• Устанавливайте комнатный и наружный блоки,
располагайте проводку источника питания и
соединительные провода на удалении не менее
1 метра от телевизионной или радиоаппаратуры с целью
предотвращения искажения изображений или шумов.
(В зависимости от радиоволн удаление в 1 метр может
оказаться недостаточным для защиты от шумов.)
(2) Пользуйтесь для установки подвесными болтами.
Проконтролируйте, является ли прочность потолка
достаточной для того, чтобы выдержать вес блока.
Если существует риск, перед установкой блока
укрепите потолок.
4. ПОДГОТОВКА К МОНТАЖУ
(1) Относительное расположение комнатного блока и
подвесного болта. (См. рис. 2)
(2) Присоедините амортизационный короб к спускному
отверстию и отверстию воздухоприемника с целью
предотвратить распространение вибрации от корпуса
блока к трубопроводу или потолку.
Следует также нанести шумопоглощающий материал
на внутреннюю поверхность трубопровода и покрыть
виброизоляционной резиной подвесные болты.
(3) Установите подвесные болты.
(
Используйте болты диаметром 10 мм.)
• Устанавливайте оборудование на позиции, где
опорные структуры способны выдержать вес
оборудования. Используйте вложенные вставки или
анкерные болты в новых зданиях или скважинные
анкеры в старых зданиях.
Пункты, помеченные в руководстве по эксплуатации в качестве
ПРЕДУПРЕЖДЕНИЕ или ПРЕДОСТЕРЕЖЕНИЕ, относятся
к ситуациям, в которых при обычной эксплуатации изделия
возможны травмы либо причинение материального ущерба.
Соответственно, Вам следует представить заказчику пояснение
описываемых ситуаций и обосновать необходимость изучения
руководства по эксплуатации.
