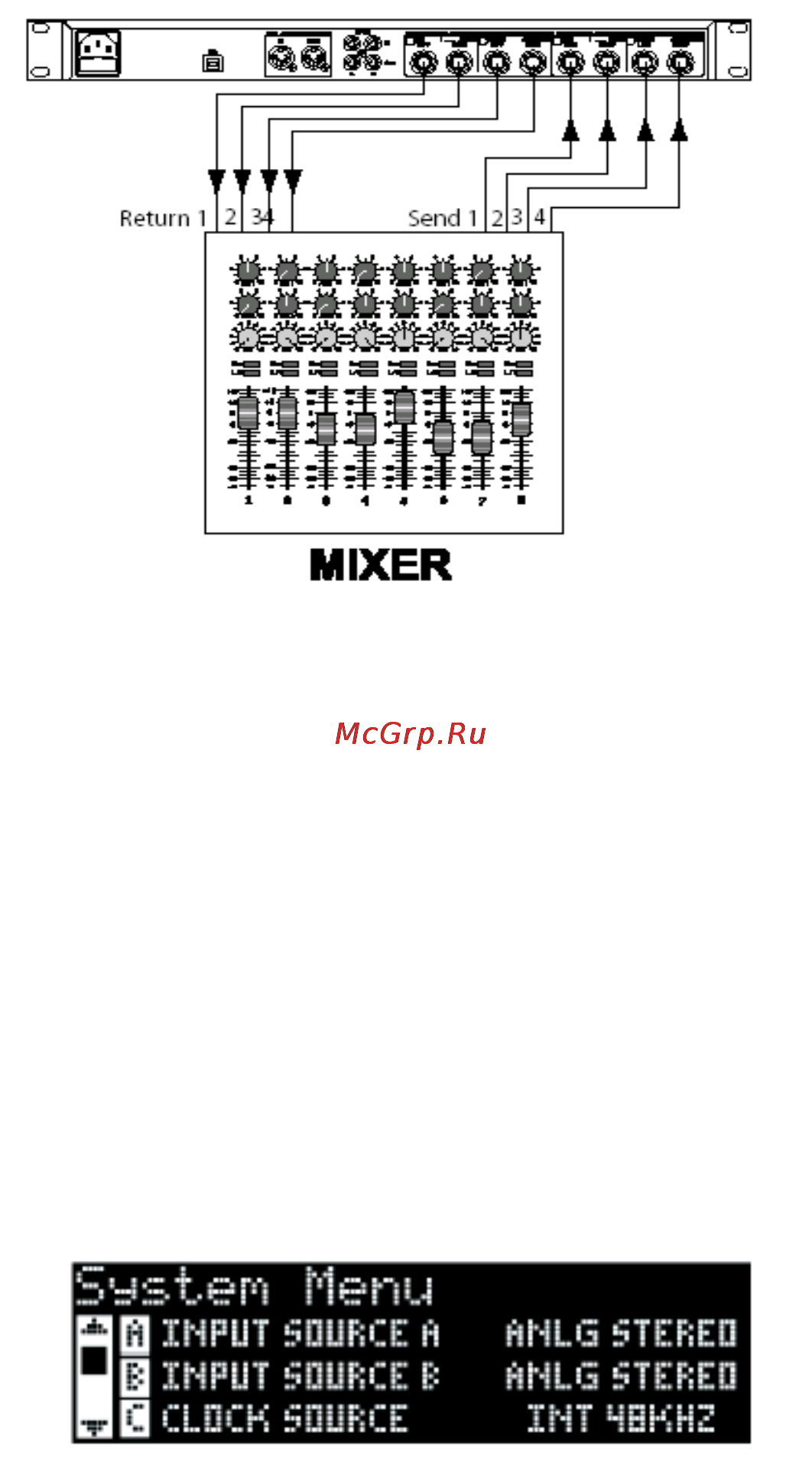

Для источников сигнала которые будут запускать Программу А это программа показанная в верхней половине программного дисплея которая использует Эффект 1 и Эффект 2 подключитесь к входной Front и выходное паре А Левый Правый Источники сигнала запускающие программу В это программа показанная в нижней половине программного дисплея которая использует Эффект 3 и Эффект 4 подключитес к входной Rear и выходное паре В Левый Правый Диаграмма подключения Dual Mono In Dual Mono Out Dual Mono In Stereo Out Stereo In Stereo Out x2 После завершения подключений обратитесь к разделу данного руководства Маршрутизация Эффекта Микса чтобы понять процесс маршрутизации сигнала источника через программы и эффекты каждой конфигу рации МХ400 и цифровой I O вход выход МХ400 оборудован двумя цифровыми входами и выходами S PDIF А и В Каждая пара S PDIF является цифровым эквивалентом аналоговых пар входа выхода А и В Цифровые выходы на МХ400 всегда активны и всегда являются зеркальным отражением аналоговых копии выхода Это позволяет подключить источник анало гового входного сигнала а на выходе получить данные в виде цифрового потока МХ400 имеет три опции для источников входного сигнала конфигурируемые в Системном меню Analog Mono Left Analog Stereo и Digital Нажмите на кнопку System для получения доступа к Системному меню System Menu поверните ручку Page Select для просмотра меню bysten Menu U INFUT SOURCE fi HNLG STEREO Q IHPUT SOURCE B fiNL 3 STEREO B B CLOCK SOURCE INT HBKH2 В зависимости от ваших потребностей на каждую входную пару А и В могут подаваться различные источни ки аудио сигнала Для изменения значений в Системном меню используйте ручки А В и С Как и в случае со всем оборудованием принимающим цифровые аудио потоки при установке одного из Input Source либо А 16
