T-CU03-OCT14-1 116
Все характеристики могут изменяться производителем без предварительного уведомления.
Оригинальной инструкцией является инструкция на английском языке. Инструкции на других языках
являются переводом с оригинальной инструкции.
18. Приложение
Применяется для электрического подключения следующих кодовых
значений JEH:
JEHSCU0350M3 JEHSCU0600L3
JEHSCU0400M3 JEHCCU0400M3
JEHSCU0500M3 JEHCCU0500M3
JEHSCU0600M3 JEHCCU0600M3
JEHSCU0680M3 JEHCCU0675M3
JEHSCU0400L3 JEHCCU0350L3
JEHSCU0500L3 JEHCCU0400L3
Все указанные модели оснащены вентилятором конденсатора постоянного тока.

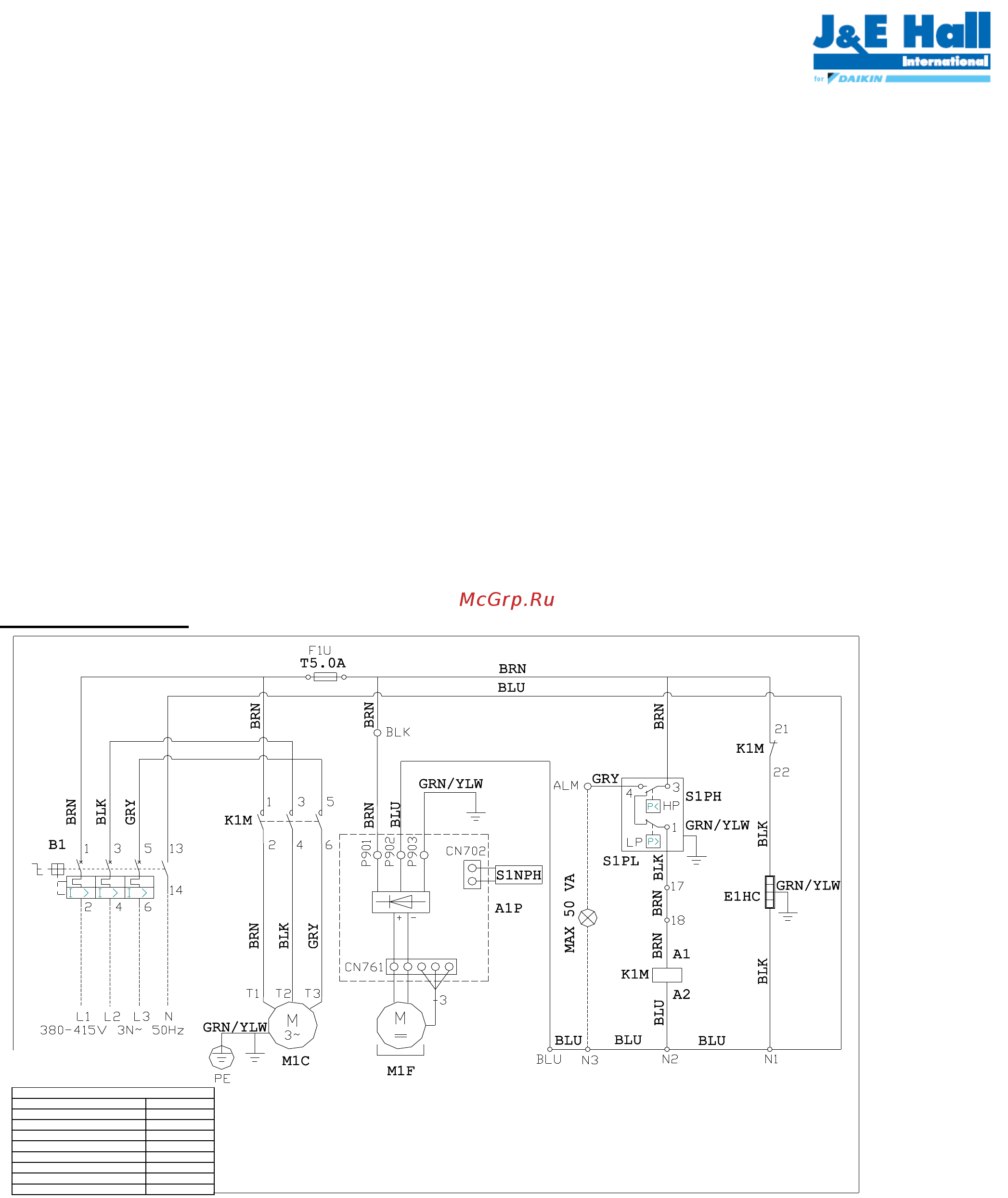

Монтажная схема
УСТАВКА, B1
MОДЕЛЬ
ЗНАЧЕНИЕ <A>
JEHS & JEHSCU-0350-M-3
9,5
JEHS & JEHSCU-0400-M-3
11,0
JEHS & JEHSCU-0500-M-3
13,5
JEHS & JEHSCU-0600-M-3
14,0
JEHS & JEHSCU-0680-M-3
15,0
JEHS & JEHSCU-0400-L-3
9,0
JEHS & JEHSCU-0500-L-3
11,0
JEHS & JEHSCU-0600-L-3
13,5
ПРИМЕЧАНИЕ:
УДАЛИТЕ ПЕРЕМЫЧКУ 17 - 18 ПЕРЕД ПОДКЛЮЧЕНИЕМ К КОНТРОЛЛЕРУ ВНУТРЕННЕГО БЛОКА
------- МЕСТНАЯ ПРОВОДКА
A1P: КОНТРОЛЛЕР СКОРОСТИ ВЕНТИЛЯТОРА M1C: КОМПРЕССОР
B1: АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ M1F: ВЕНТИЛЯТОР КОНДЕНСАТОРА
E1HC: НАГРЕВАТЕЛЬ КАРТЕРА S1NPH: ДАТЧИК ВЫСОКОГО ДАВЛЕНИЯ
F1U: ПРЕДОХРАНИТЕЛЬ S1PH: РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
K1M: КОНТАКТОР S1PL: РЕЛЕ НИЗКОГО ДАВЛЕНИЯ
