T-CU03-OCT14-1 52
Все характеристики могут изменяться производителем без предварительного уведомления.Оригинальной инструкцией
является инструкция на английском языке. Инструкции на других языках являются переводом с оригинальной инструкции.

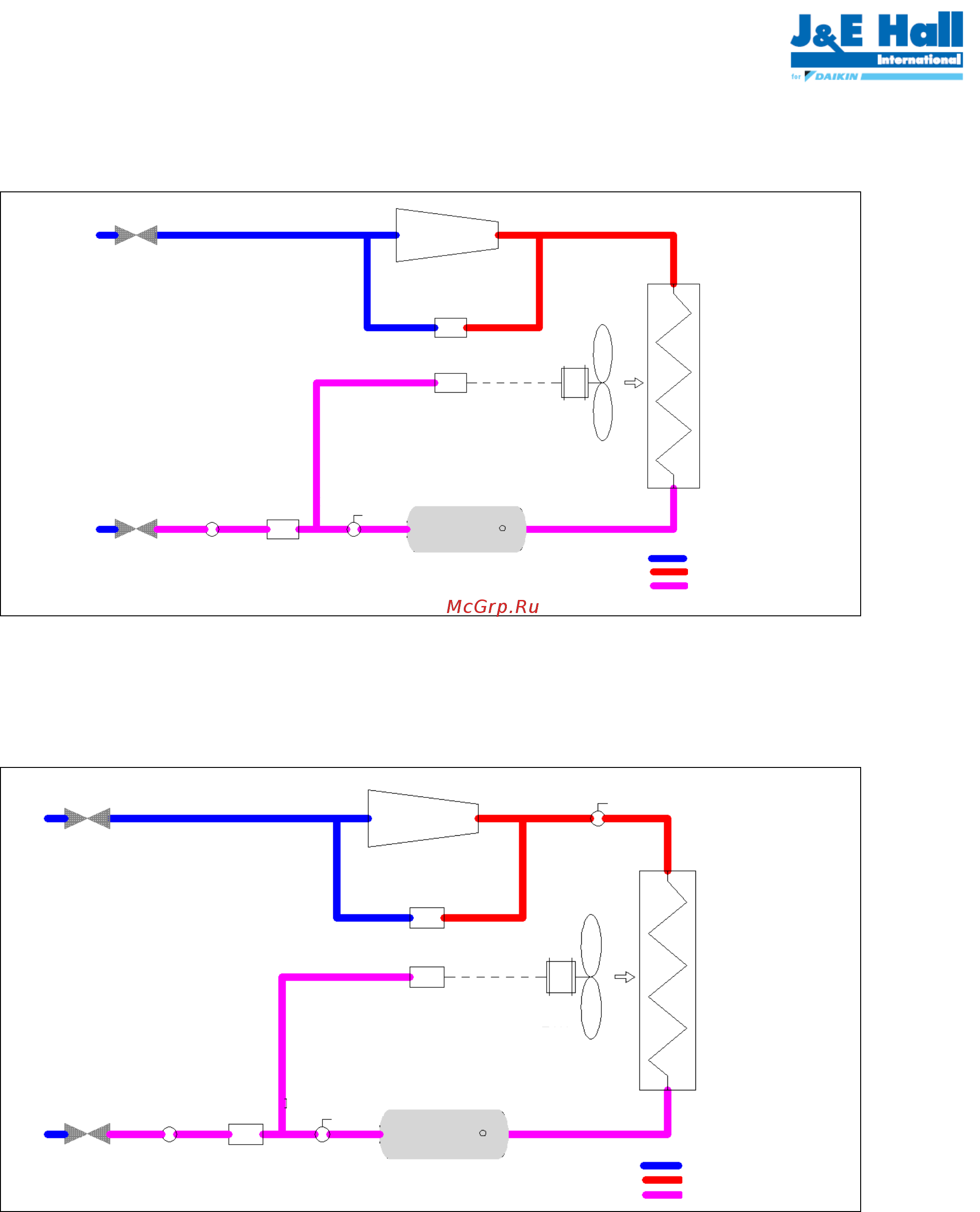

Серия 2 – Средняя температура
JEHCCU0140CM1/3
JEHSCU0200~0300CM1/3, JEHSCU0350M3
ТЕПЛЫЙ
ВОЗДУХ
ТЕПЛЫЙ
ВОЗДУХ
КОНДЕНСАТОР
КОНДЕНСАТОР
ВЕНТИЛЯТОР
ВЕНТИЛЯТОР
ПРИЕМНИК
ПРИЕМНИК
ШАРОВОЙ КЛАПАН
КОМПРЕССОР
КОМПРЕССОР
РЕЛЕ ВЫСОКОГО/НИЗКОГО ДАВЛЕНИЯ
РЕЛЕ ВЫСОКОГО/НИЗКОГО ДАВЛЕНИЯ
РАБОЧИЙ КЛАПАН
НА СТОРОНЕ
ВСАСЫВАНИЯ
РАБОЧИЙ КЛАПАН
НА СТОРОНЕ
ВСАСЫВАНИЯ
РАБОЧИЙ КЛАПАН
НА СТОРОНЕ
ЖИДКОСТИ
РАБОЧИЙ КЛАПАН НА
СТОРОНЕ ЖИДКОСТИ
СМОТРОВОЕ
СТЕКЛО
СМОТРОВОЕ
СТЕКЛО
ФИЛЬТР-
ОСУШИТЕЛЬ
ФИЛЬТР-
ОСУШИТЕЛЬ
ШАРОВОЙ
КЛАПАН
ШАРОВОЙ
КЛАПАН
КОНТРОЛЛЕР
СКОРОСТИ
ВЕНТИЛЯТОРА
КОНТРОЛЛЕР
СКОРОСТИ
ВЕНТИЛЯТОРА
ПАР
ПЕРЕГРЕТЫЙ ПАР
ПЕРЕОХЛАЖДЕННАЯ ЖИДКОСТЬ
ПАР
ПЕРЕГРЕТЫЙ ПАР
ПЕРЕОХЛАЖДЕННАЯ
ЖИДКОСТЬ
ИНДИКАТОР
ИНДИКАТОР
