T-CU03-OCT14-1 92
Все характеристики могут изменяться производителем без предварительного уведомления.Оригинальной инструкцией
является инструкция на английском языке. Инструкции на других языках являются переводом с оригинальной инструкции.
10. Установка и ввод в эксплуатацию

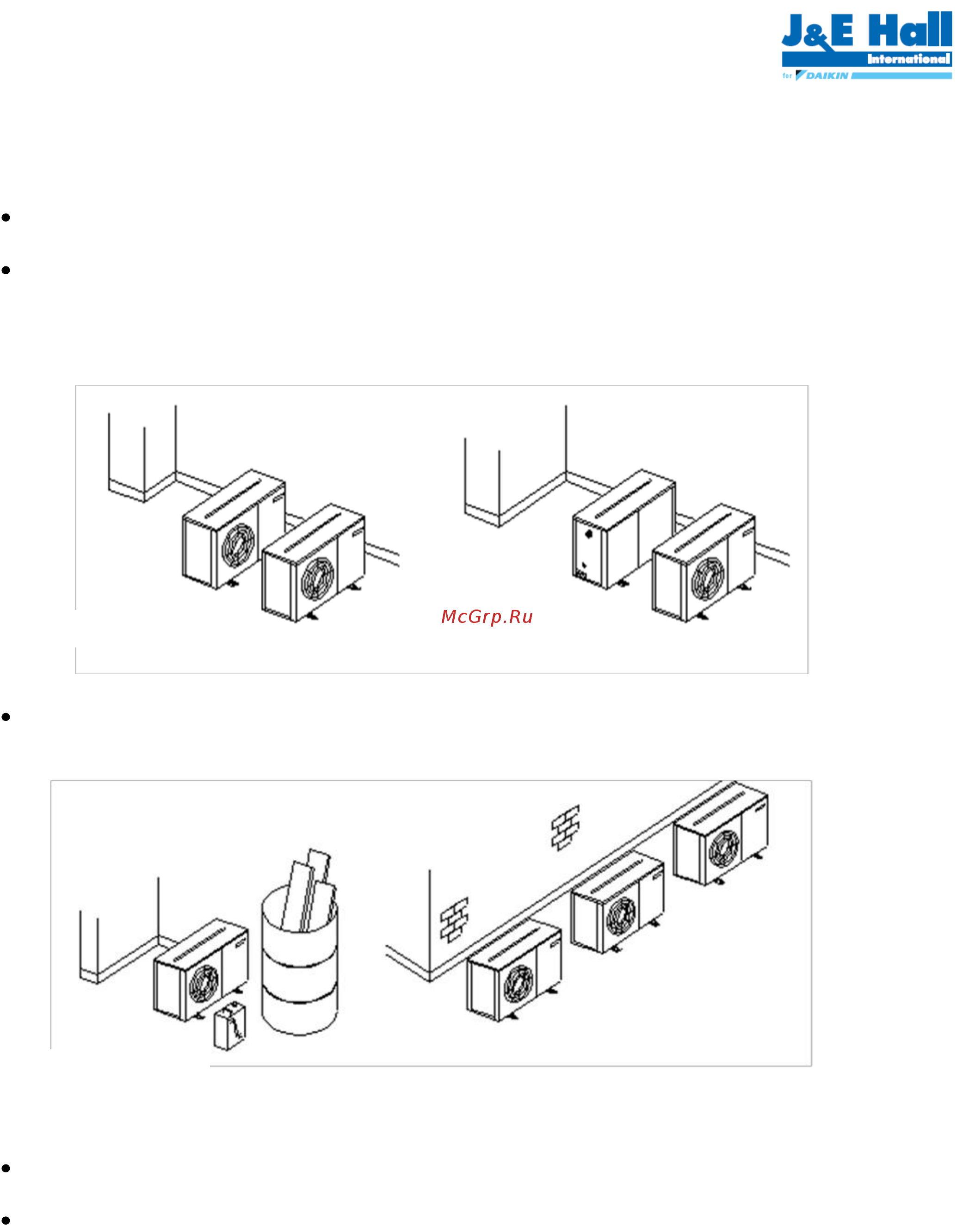

Расположение установки
Для достижения максимальной холодопроизводительности, необходимо тщательно
подбирать место установки конденсаторного блока.
Установите конденсаторный блок таким образом, чтобы нагретый воздух,
распределяемый блоком, не мог быть втянут обратно (как и в случае замыкания
горячего нагнетаемого воздуха). Предусмотрите достаточно пространства вокруг
блока для технического обслуживания.
Убедитесь, что нет никаких препятствий для потока воздуха в блок или из блока.
Удалите препятствия, которые блокируют вход или выход воздуха.
Место должно быть хорошо проветриваемым, чтобы блок мог втягивать и
распределять большое количество воздуха, снижая температуру конденсации.
Для оптимизации условий работы устройства, змеевик конденсатора должен
очищаться через регулярные промежутки времени.
Неправильно!
Правильно!
Неправильно!
Правильно!
