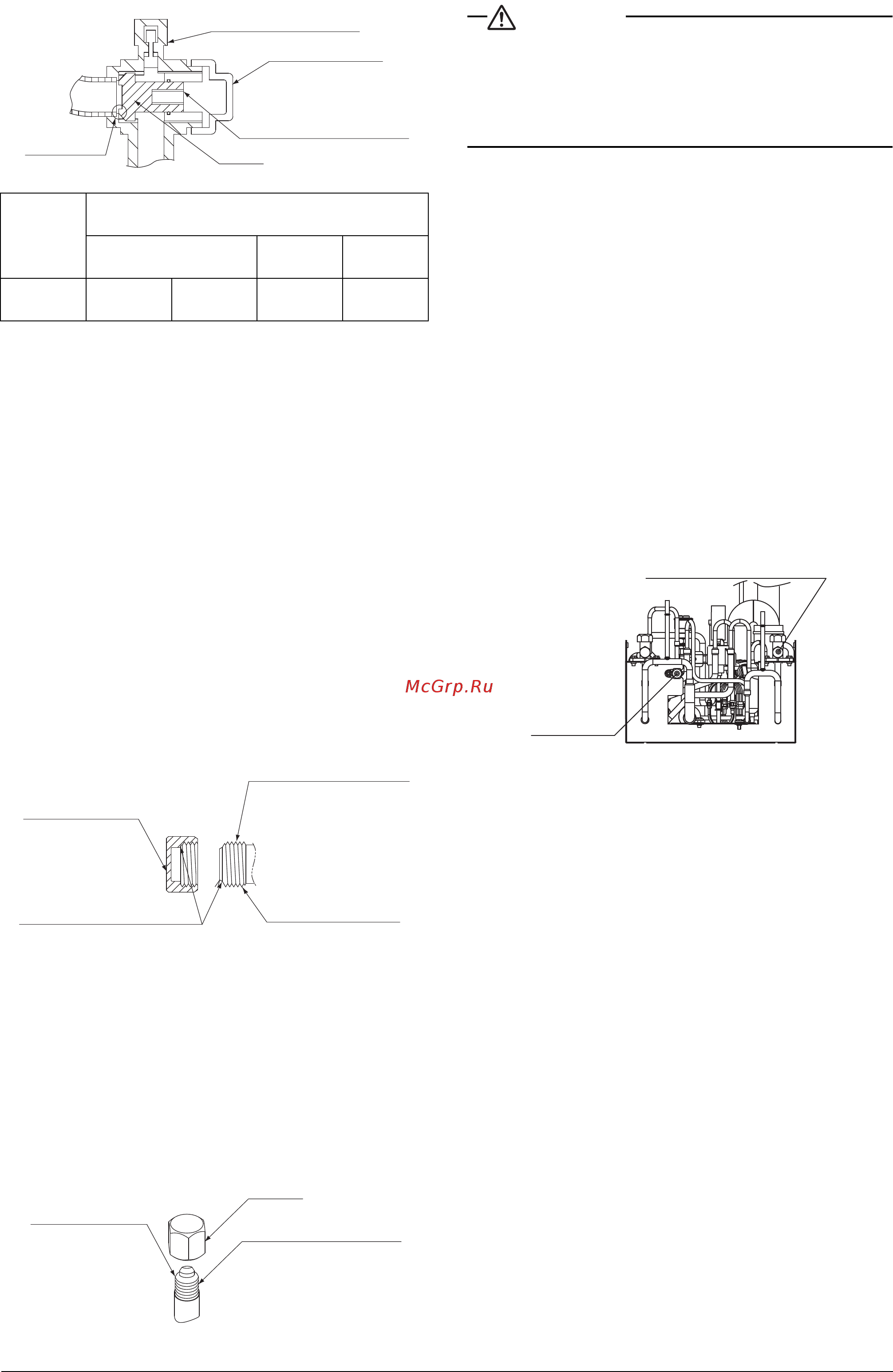

![Daikin LCBKQ3AV1 [10/16] 5 проверка на герметичность вакуумирование](/views2/1767621/page10/bga.png)
8 Русский
<Как открывать>
1. Сняв крышку, поверните шток шестигранным гаечным
ключом против часовой стрелки.
2. Поворачивайте шток до упора.
3. Надежно затяните крышку клапана. Момент затяжки,
соответствующий типоразмеру клапана, см. в таблице выше.
<Как перекрывать>
1. Сняв крышку, поверните шток шестигранным гаечным
ключом по часовой стрелке.
2. Поворачивайте шток до соприкосновения с уплотнением
клапана.
3. Надежно затяните крышку клапана. Момент затяжки,
соответствующий типоразмеру клапана, см. в таблице выше.
<Меры предосторожности при обращении с крышкой
клапана>
• Следите за тем, чтобы не повредить уплотнение.
• Устанавливая крышку клапана на место, нанесите
закрепляющее средство на резьбу винта.
• Не наносите закрепляющего средства (во время насадки
накидной гайки)
на уплотнение.
• По окончании работы с клапаном не забудьте затянуть
его крышку. Момент затяжки клапана см. в параграфе
"Обращение с запорными клапанами".
<Меры предосторожности при обращении с сервисным
отверстием>
• Работая с сервисным отверстием, пользуйтесь заправочным
шлангом с ниппелем.
• Устанавливая головку клапана на место, нанесите
закрепляющее средство на резьбу винта.
• Не наносите закрепляющего средства (во время насадки
накидной гайки) на уплотнение.
• По окончании работы с клапаном не забудьте затянуть его
головку. Момент затяжки головки клапана см. в параграфе
"Обращение с запорными клапанами".
ОСТОРОЖНО!
Нанесите закрепляющее средство на основание крышки
клапана и на винтовую резьбу сервисного отверстия.
Если этого не сделать, то внутрь проникнет конденсат, который
может там замерзнуть. Поэтому деформация или повреждение
крышки клапана могут привести к утечке газообразного
хладагента или к выходу компрессора из строя.
5-5 Проверка на герметичность /
вакуумирование
По окончании прокладки трубопроводов обязательно
выполните проверку в изложенном далее порядке.
• Проверьте, открыты ли запорные клапаны в контурах жидкого
и газообразного хладагентов.
• При проверке на герметичность пользуйтесь только
газообразным азотом.
Подайте расчетное давление наружного блока (3,8 МПа)
всекцию высокого давления (контур жидкого хладагента),
авсекцию низкого давления (контур всасывания) подайте
расчетное давление
(2,5 МПа) внутреннего блока (приобре-
тается отдельно).
Проверка считается пройденной, если давление не упало
спустя 24 часа после его подачи в течение, как минимум,
5 минут через отверстие A и отверстие в запорном клапане
трубопровода жидкого хладагента (см. рис. справа).
Если давление упало, выполните проверку на утечки.
• Порядок вакуумирования изложен в руководстве
по монтажу
наружного блока.
5-6 Термоизоляция трубопроводов
• Изоляции подлежат все соединения и ответвления
отводящих и всасывающих трубопроводов, а также
трубопроводов жидкого хладагента.
Температура трубопроводов жидкого и газообразного
хладагента:
Минимальная температура трубопровода подачи жидкого
хладагента:
5°C (на наружный блок)
-10°C (на внутренний блок)
Минимальная температура трубопровода подачи
газообразного хладагента
-45°C (на внутренний блок)
100°C (на наружный блок) (максимальная температура)
• Поскольку
максимальная температура отводящего
трубопровода достигает примерно 100ºC, теплостойкость
трубок такого трубопровода должна составлять не менее
120ºC. Во всасывающем трубопроводе и трубопроводе
жидкого хладагента применяются трубки стандартной
теплостойкостью в 80ºC.
Типо-
размеры
запорных
клапанов
Момент затяжки N•м
(перекрывать вращением по часовой стрелке)
Шток (корпус клапана)
Крышка
клапана
Сервисное
отверстие
Ø9,5 5,4~6,5
Шестигранный
ключ: 4 мм
13,5–16,5 11,5~13,9
Сервисное отверстие
Крышка клапана
Шестигранное отверстие
Шток
Уплотнение
Винтовая резьба
Нанести закрепляющее
средство
Уплотнение
Не наносить
закрепляющего средства
Запорный клапан
Крепежная деталь
клапанной крышки
Крышка клапана
Уплотнение
Не наносить
закрепляющего
средства
Винтовая резьба
Нанести закрепляющее
средство
Головка
Отверстие (A)
Отверстие в запорном клапане
контура жидкого хладагента
