10 Русский

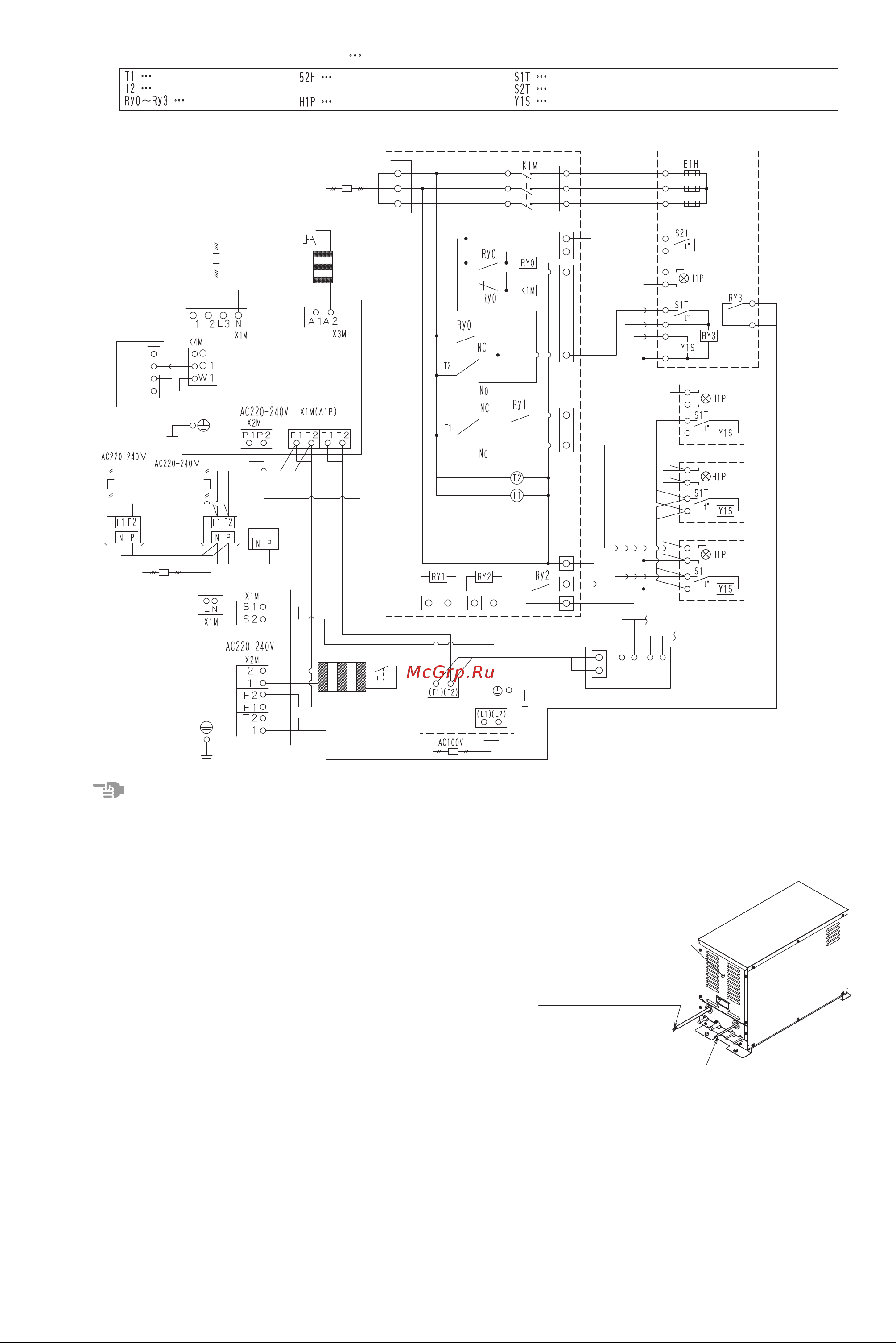

6-1 Образец прокладки электропроводки для всей системы
Примечание
• Прокладывая проводку электропитания, пользуйтесь
кабелепроводами.
• Проследите за тем, чтобы слаботочная проводка (например,
для пульта дистанционного управления, соединения блоков
между собой и т.п.) не только не пересекалась с проводкой
электропитания, но и находилась от нее на расстоянии не
менее 50 мм.
Близость проводки эти двух типов может стать причиной
возникновения помех
, сбоев в работе и поломок.
• Подключайте силовую электропроводку только к соответст-
вующим клеммам, фиксируя ее, как указано в параграфе
"6-2 Прокладка входной электропроводки".
• Не подсоединяйте проводку электропитания к клеммной
колодке, предназначенной для подключения проводки
управления, сигнализации, вывода рабочих сигналов
идистанционного переключателя. Это может привести
квыходу всей системы из строя.
• Проводка управления фиксируется, как указано в параграфе
"6-3 Электропроводка".
• Во избежание соприкосновения электропроводки с трубо-
проводами закрепите её зажимами, например, изолирую-
щими крепежными жгутами.
• Уложите провода так, чтобы не деформировались конструк-
ции, в частности, крышка блока управления. Плотно закройте
крышку.
6-2 Прокладка входной электропроводки
• Высоковольтная проводка (электропитания, заземления,
а также передачи рабочих сигналов с холодильного
оборудования) прокладывается через отверстия для
электропроводки сбоку блока (с левой стороны).
• Слаботочная проводка (управления, передачи рабочих
сигналов на холодильное оборудование, а также проводка
к дистанционному выключателю) прокладывается через
отверстия для электропроводки сбоку блока (с правой
стороны).
Таймер охлаждения
Таймер заморозки
Примечание 3. В случае возникновения неполадки
Постоянный замыкающий контакт на выходе
Реле
Панель сигнализации
Подача предупреждающих сигналов
Подача аварийных сигналов
Выключатель ответвления
Выключатель
максимального тока
Выводная рабочая проводка холодильника
Выводная рабочая проводка морозильника
Внутренний
блок
Бустер-блок
Дистанционный выключатель
(Примечание 1)
Пульт дистанционного
управления
Вход-выход Выход-выход
Термостат регулировки температуры в помещении
Термостат завершения оттаивания
Электромагнитный клапан
Электромагнитный контактор
(Грелка оттаивания)
Индикатор оттаивания
Встроенная плата контроля нагрева (приобретается по месту установки)
Таймер заморозки
Таймер охлаждения
Для морозильника
Для холодильника
ST-контроллер
Интерфейс витрины
Ввод предупреж-
дающей сигнализации
Ввод
датчика
Морозильная камера
Охладитель морозильной камеры
Холодильная витрина
Холодильная витрина
3 фазы, 380-415 В
Предохранитель утечки тока на землю
(высокочастотного типа)
(Для защиты от замыкания на землю,
пеирегрузки и короткого замыкания)
220-240 В перем. тока
Предохранитель утечки
тока на землю
(высокочастотного типа)
(Для защиты от замыкания
на землю, пеирегрузки и
короткого замыкания)
(Примечание 1)
Дистанционный выключатель
Предохранитель утечки тока на землю
(Для защиты от замыкания на землю,
пеирегрузки и короткого замыкания)
Наружный
блок
Ввод
аварийной
сигнализации
Ввод предупреж-
дающей сигнализации
(Примечание 3)
(Примечание 3)
Примечание 1. Дистанционный выключатель подключается к слаботочному контакту, рассчитанному на микроток (не более 1 мА, 12 В постоянного тока).
Примечание 2. Общая мощность, выделенная предупреждающей и аварийной сигнализации: не более 0,5 А при 220-240 В перем. тока.
Мощность выходных рабочих сигналов: не более 0,5 А при 220-240 В перем. тока.
Электрическая схема
(сзади крышки
электромонтажной коробки)
Электропроводка,
провод заземления
(высокое напряжение)
Проводка управления
(низкое напряжение)
