Русский 9
• См. руководство по монтажу наружного блока.
ОСТОРОЖНО!
• Изоляции подлежат все трубные стыки трубопроводов,
прокладываемых по месту установки.
(Помимо образования конденсата на поверхности открытой
трубы, соприкосновение с такой трубой чревато ожогом).
6. ЭЛЕКТРОПРОВОДКА ПО МЕСТУ
УСТАНОВКИ
Вниманию подрядчиков, ответственных за
прокладку электропроводки
• Необходимо установить предохранитель утечки тока на
землю. В систему встроено инверторное оборудование.
Во избежание сбоев в работе предохранителя утечки тока на
землю проверьте его стойкость к гармоническим помехам.
• Во избежание выхода компрессора из строя не включайте
бустер-блок до завершения работ с трубопроводами
хладагента.
• Подключая проводку электропитания или управления, не
снимайте никакие электрические компоненты, в частности,
термисторы и датчики. Если их снять с бустер-блока, это
может привести к выходу компрессора из строя.
ОСТОРОЖНО!
• Монтаж электрических соединений и элементов должен
выполняться только аттестованным электриком в строгом
соответствии с местными и общегосударственными
стандартами и нормативами.
• Для питания системы необходима отдельная цепь электро-
питания. Не допускается подключение к электрической цепи,
которая уже питает другие устройства.
• Ни в коем случае не устанавливайте фазокомпенсаторный
конденсатор. Поскольку блок
оснащен инвертором, уста-
новка фазокомпенсаторного конденсатора не только ухудшит
коэффициент мощности, но и может стать причиной ненор-
мального нагрева конденсатора из-за высокочастотных волн.
• К проведению электромонтажных работ можно приступать
только после полного отключения всего электропитания.
• Обязательно заземляйте электропроводку в соответствии
сместными и общегосударственными нормами.
• В состав данного аппарата
входит инверторное устройство.
Подсоединив заземление, оставьте аппарат под током для
устранения воздействия помех, создаваемых инверторным
устройством, на другое оборудование, а также для пред-
отвращения утечки тока на наружный корпус аппарата.
• Не подключайте провода заземления к газовым и канали-
зационным трубам, мачтам освещения и к заземлению
телефонных линий.
Газопроводы: утечка газа
чревата взрывом или
возгоранием.
Канализация: канализационные трубы не дают
заземляющего эффекта, если они изготовлены из твердой
пластмассы.
Заземление телефонных линий и громоотводы:
врезультате резкого увеличения электрического потенциала
провода заземления телефонных линий и громоотводы
становятся наиболее вероятным объектом попадания
молнии, что несет в себе серьезную опасность.
• Необходимо установить устройство защитного
отключения.
Этот аппарат оснащен инвертором, поэтому установите
предохранитель утечки тока на землю, способный работать
свысокими гармониками. Это позволит избежать сбоев
вработе самого предохранителя.
• Вместе с главным выключателем или предохранителем на
проводке должен быть установлен предохранитель утечки
тока на землю, специально предназначенный для защиты
от замыкания на землю.
• Прокладка электропроводки должна осуществляться в соот-
ветствии с приведенными ниже схемами и инструкциями.
• Не включайте систему до окончания работ с трубопроводами
хладагента.
(Включение до завершения работ с трубопроводами может
привести к поломке компрессора).
• При подключении проводки электропитания и управления
не снимайте термисторы, датчики и т.п.
(
Работа без термисторов, датчиков и аналогичных устройств
может привести к поломке компрессора).
• Устройство защиты от перефазировки, установленное на
этом аппарате, работает только при включенном электро-
питании. Если есть вероятность кратковременных отключе-
ний электроэнергии во время работы аппарата, установите
вместную цепь электропитания устройство защиты от
перефазировки. Работа аппарата с перевернутыми фазами
может привести к поломке компрессора и других узлов.
• Прочно закрепите шнур электропитания. Подача электро-
питания при отсутствии фазы N или ее неправильном
подключении приведет к поломке аппарата.
• Ни в коем случае не подключайте электропитание с пере-
вернутыми фазами.
Блок не сможет нормально работать при перевернутых
фазах.
Если вы выполнили подключение с
перевёрнутыми фазами,
поменяйте местами две из трёх фаз.
• Проследите за тем, чтобы коэффициент электрического
разбаланса не превышал 2%. Превышение указанного
значения сокращает срок службы аппарата.
Если коэффициент превышает 4%, то аппарат отключается,
а на дисплее пульта дистанционного управления внутреннего
блока высвечивается код неисправности.
• Подсоединяйте электропроводку надежно, пользуясь утверж-
денными проводами и
закрепляя их входящими в комплек-
тацию зажимами, при этом избегайте внешнего давления на
клеммы (имеются в виду клеммы проводки электропитания,
управления и заземления).
• Обязательно установите переключатель, позволяющий
подавать ток с главного источника подачи электропитания
сразу на все контакты.
Расстояние между контактами в таком переключателе
должно составлять не менее 3 мм.

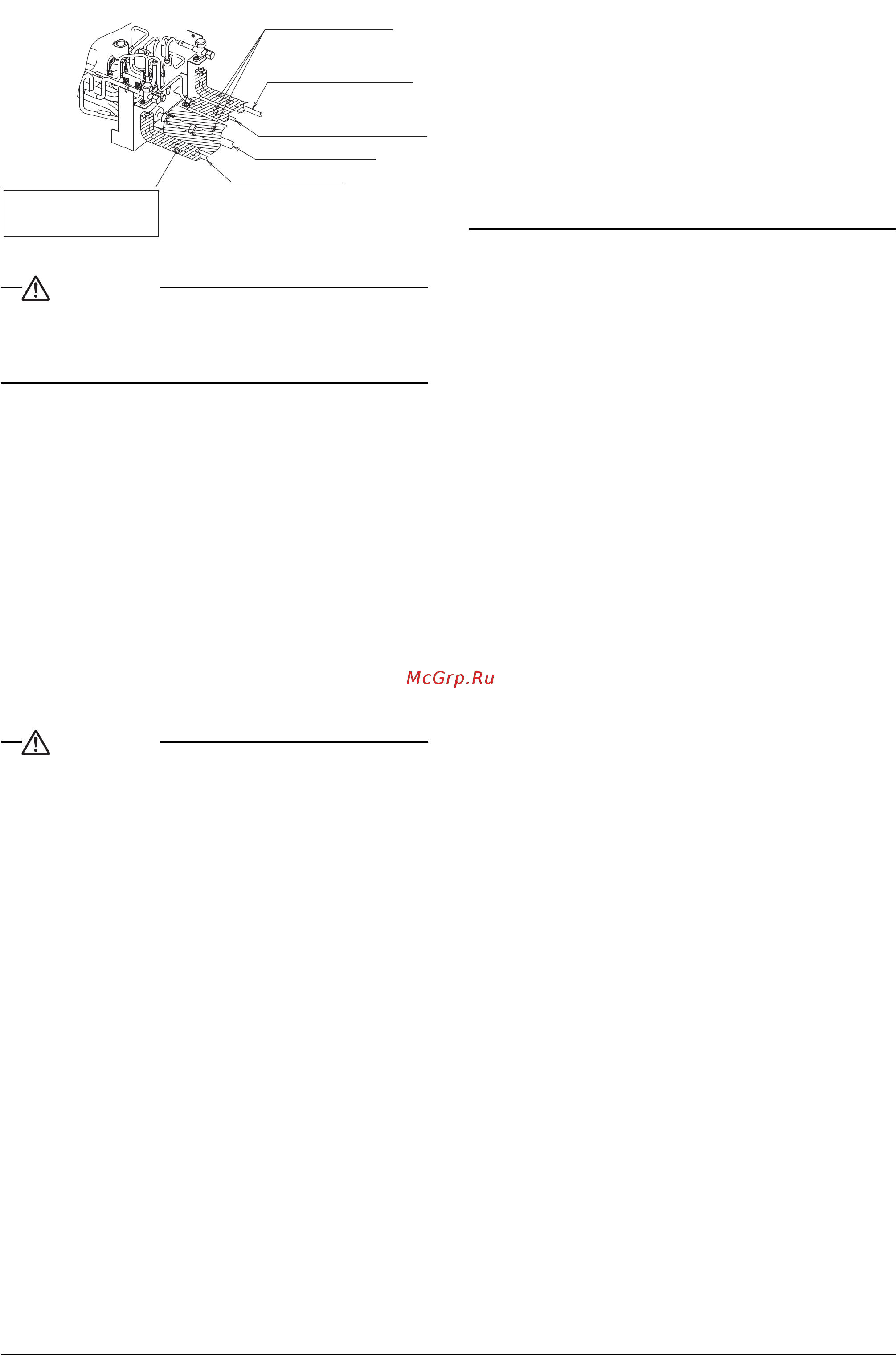

Изоляционный материал
(устанавливается на месте)
Покрыть изоляционным
материалом трубопровод
до стыка.
(Теплостойкость: не ниже 120ºC)
Изоляционный материал
(устанавливается на месте)
Входной патрубок трубопровода жидкого
хладагента (между бустер- блоком и главным
трубопроводом жидкого хладагента)
Выходной патрубок трубопровода
жидкого хладагента (между
бустер-блоком и холодильной витриной)
Трубопровод всасывания
Отводной трубопровод
