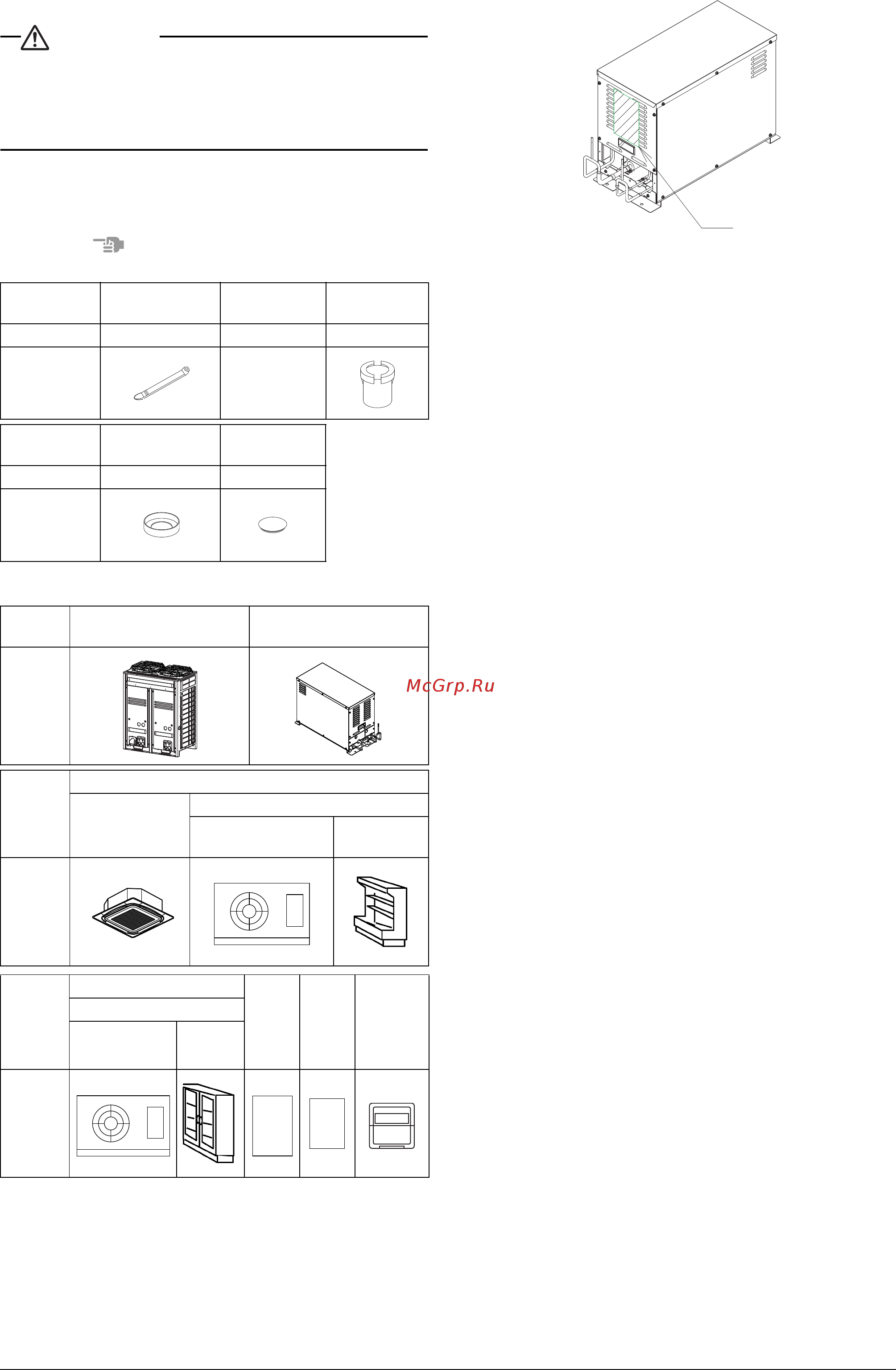

![Daikin LCBKQ3AV1 [5/16] Русский 3](/views2/1767621/page5/bg5.png)
Русский 3
2. ПРИСТУПАЯ К МОНТАЖУ
ОСТОРОЖНО!
• Установка внутреннего и наружного блоков производится в
соответствии с прилагаемым к ним руководствам по монтажу.
• Для монтажа аппарата потребуются дополнительные
принадлежности. См. информацию о дополнительных
принадлежностях.
2-1 Стандартная комплектация
В комплектацию входят перечисленные далее принадлежности:
На иллюстрации показаны места хранения принадлежностей.
Примечание
Не выбрасывайте принадлежности до завершения монтажа.
2-2 Образец конфигурации системы
1 Руководство по монтажу
2 Хомуты
2-3 Ограничения по внутреннему блоку
• Расчётное давление внутреннего блока составляет не менее
2,5 МПа.
• В трубопроводе хладагента R410A каждого внутреннего
блока монтируется механический термостатический
расширительный клапан.
• Термочувствительный патрон механического термостатичес-
кого расширительного клапана необходимо заизолировать.
• На главной стороне вышеупомянутого механического
термостатического расширительного клапана каждого
внутреннего блока монтируется электромагнитный клапан
для хладагента R410A (предельное дифференциальное
давление должно
составлять не менее 3,5 МПа [35 бар]).
• На главной стороне вышеупомянутого электромагнитного
клапана каждого внутреннего блока монтируется фильтр.
Рассчитайте ячеистость сетки фильтра в зависимости от
характеристик установленных клапанов – электромагнитного
и механического термостатического расширительного.
• Трубопровод к теплообменнику внутреннего блока прокла-
дывается таким образом, чтобы хладагент шел сверху вниз.
• Монтируя несколько внутренних блоков,
следите за тем,
чтобы они находились на одном уровне.
• Для оттаивания применяется электрообогреватель.
Оттаивание горячими парами хладагента применять нельзя.
3. ПОДБОР МЕСТА УСТАНОВКИ
Подберите место установки, отвечающее изложенным ниже
требованиям. Получите разрешение заказчика.
1. На месте установки необходимо исключить возможность
возгорания в результате утечки огнеопасного газа.
2. Выбирайте место установки блок так, чтобы естественный
рабочий шум никого не беспокоил.
3. Основание, на котором устанавливается блок, должно быть
достаточно прочным, чтобы выдержать его вес, и ровным,
чтобы исключить возникновение излишних шумов и
вибрации.
4. Длина трубопровода между бустер-блоком и наружным
блоком не должна превышать установленных пределов.
(См. раздел "5. ПОДСОЕДИНЕНИЕ ТРУБОПРОВОДА
ХЛАДАГЕНТА")
5. Если блок монтируется вне помещения, лучше установить
его в месте, защищенном от дождя.
6. Вокруг блока должно быть достаточно места для проведения
сервисного обслуживания и свободной циркуляции воздуха.
(Минимальные требования к свободному пространству
указаны в параграфе "Примеры организации монтажного
пространства").
Наимено-
вание
Хомут Руководство
Дренажный
патрубок
Количество 3 шт.1 шт.1 шт.
Форма
Руководство
по монтажу
Наимено-
вание
Приёмник
дренажа
Заглушка
Количество 1 шт.4 шт.
Форма
Наиме-
нование
Наружный блок Бустер-блок
Форма
Наиме-
нование
Внутренний блок
Кондиционер
Охлаждение
Воздухо-
охладитель
Витрина
Форма
Наиме-
нование
Внутренний блок
Панель
управ-
ления
(размор
озкой)
Панель
сигнали-
зации
Пульт дистан-
ционного
управления
(кондицио-
нера)
Морозильная камера
Воздухо-
охладитель
Витрина
Форма
1, 2
