LREQ5~20B7Y1
Компрессорно-конденсаторный агрегат холодильной установки
охлаждаемый воздухом
4PW74302-1D – 2016.11
Руководство по монтажу
8
6-1 Выбор материала трубопровода
Убедитесь, что внутренняя и внешняя сторона используемого трубопровода чистая и не содержит загрязняющих веществ, таких как
сера, оксид, пыль, стружка, масло и солидол и вода.
Желательно, чтобы максимальная адгезия масла в трубопроводе составила 30 мг на 10 м.
В контуре циркуляции хладагента используйте трубы,
имеющие следующие конструкционные характеристики:
Mатериал:
Раскисленная фосфором медная бесшовная труба (C1220T-O для максимального внешнего диаметра 15,9 мм и C1220T-1/2H
для минимального внешнего диаметра
19,1 мм)
Размер трубопровода хладагента и толщина стенок:Выберите размер и толщину из следующей таблицы.
(Данное изделие использует R410A. Выдерживаемое давление типа O может быть недостаточным, если используется для
транспортировки по трубопроводу с минимальным диаметром
19,1 мм. Поэтому, убедитесь, используется тип 1/2 H с
минимальной толщиной
1,0 мм.
Если будет использоваться тип O для транспортировки по трубопроводу с минимальным диаметром 19,1 мм, то потребуется
минимальная толщина
1,2 мм. В этом случае убедитесь, что выполнили пайку каждого соединения.)
Обязательно выполните работы по прокладке трубок
в
пределах указанных в следующей таблице

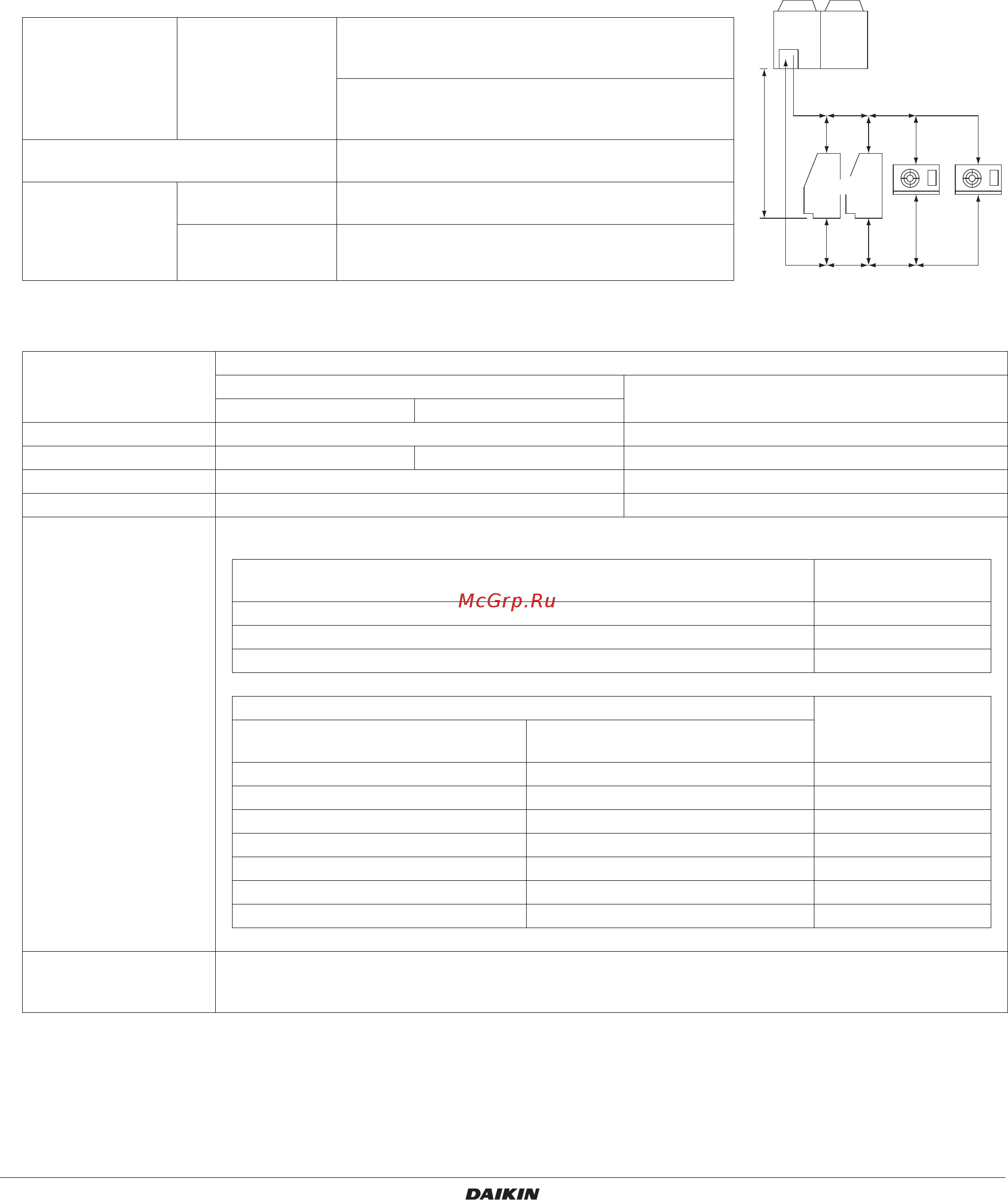

Длина трубопровода хладагента
Макс. допустимая
длина
однонаправленного
трубопровода
(эквивалентная
длина)
LREQ5~20 Te = –20~+10°C
a + b + c + d ≤130 м (d - d1 или d2 какой из них
длиннее)
Te = –45~–20°C
a + b + c + d ≤100 м (d - d1 или d2 какой из них
длиннее)
Макс. длина ответвления трубопровода
(фактическая длина)
b + c + d ≤30 м (d - d1 или d2 какой из них длиннее)
Макс. расстояние
высоты между
внешним
и
внутренним
блоками
блок ниже
наружного блока
H ≤35 м (Примечание)
блок выше
наружного блока
H ≤10 м
Требуется установка сифона в 5 м интервалы от внешнего блока.
d1
e
B
d2
C
c
D1
F
E
f
D2
A
ba
H
Ɍɪɭɛɨɩɪɨɜɨɞɠɢɞɤɨɫɬɢ
Ƚɚɡɨɩɪɨɜɨɞ
Ȼɥɨɤ
ɨɯɥɚɞɢɬɟɥɶ
ȼɢɬɪɢɧɚ
ɇɚɪɭɠɧɵɣɛɥɨɤ
Размер трубки для хладагента (Ед. изм.: мм)
Сторона внешнего блока Размер трубки
Жидкостная линия Газовая трубка
50 м или менее 50~130 м
LREQ5, LREQ6 Ø9,5 x 0,8 (тип O) Ø22,2 x 1,0 (тип 1/2 H или тип H)
LREQ8, LREQ10 Ø9,5 x 0,8 (тип O) Ø12,7 x 0,8 (тип O) Ø28,6 x 1,0 (тип 1/2 H или тип H)
LREQ12 Ø12,7 x 0,8 (тип O) Ø28,6 x 1,0 (тип 1/2 H или тип H)
LREQ15, LREQ20 Ø12,7 x 0,8 (тип O) Ø34,9 x 1,2 (тип 1/2 H или тип H)
Разводка трубок между
зонами отвода (B, b, C, c)
Выберите трубку из следующей таблицы в соответствии с суммарной емкостью внутренних блоков,
подключенных по направлению потока
Общая мощность внутренних блоков после разветвления Изоляция жидкостной
линии
Менее 4,0 кВт Ø6,4 x 0,8 (тип O)
Более 4,0 кВт и менее 14,0 кВт Ø9,5 x 0,8 (тип O)
14,0 кВт и более Ø12,7 x 0,8 (тип O)
Общая мощность внутренних блоков после разветвления Размер газовой трубки
Средняя температура
(не менее –20°C)
Низкая температура
(–20°C или менее)
Менее 1,0 кВт Ø9,5 x 0,8 (тип O)
Более 1,0 кВт и менее 6,0 кВт Менее 2,3 кВт Ø12,7 x 0,8 (тип O)
Более 6,0 кВт и менее 9,9 кВт Более 2,3 кВт и менее 4,4 кВт Ø15,9 x 1,0 (тип O)
Более 9,9 кВт и менее 14,5 кВт Более 4,4 кВт и менее 6,4 кВт Ø19,1 x 1,0 (тип O)
Более 14,5 кВт и менее 25,0 кВт Более 6,4 кВт и менее 10,8 кВт Ø22,2 x 1,0 (тип O)
Более 25,0 кВт и менее 31,0 кВт Более 10,8 кВт и менее 13,4кВт Ø28,6 x 1,0 (тип O)
31,0 кВт и более 13,4 кВт и более Ø34,9 x 1,2 (тип O)
Никакой размер после ответвления не может превышать размер любой предшествующей трубки.
Трубопровод между
областями ответвления
и каждым блоком
Подгоните размер трубопровода так, чтобы он совпал с размером трубопровода соединеняющегося
с
внутренним блоком
