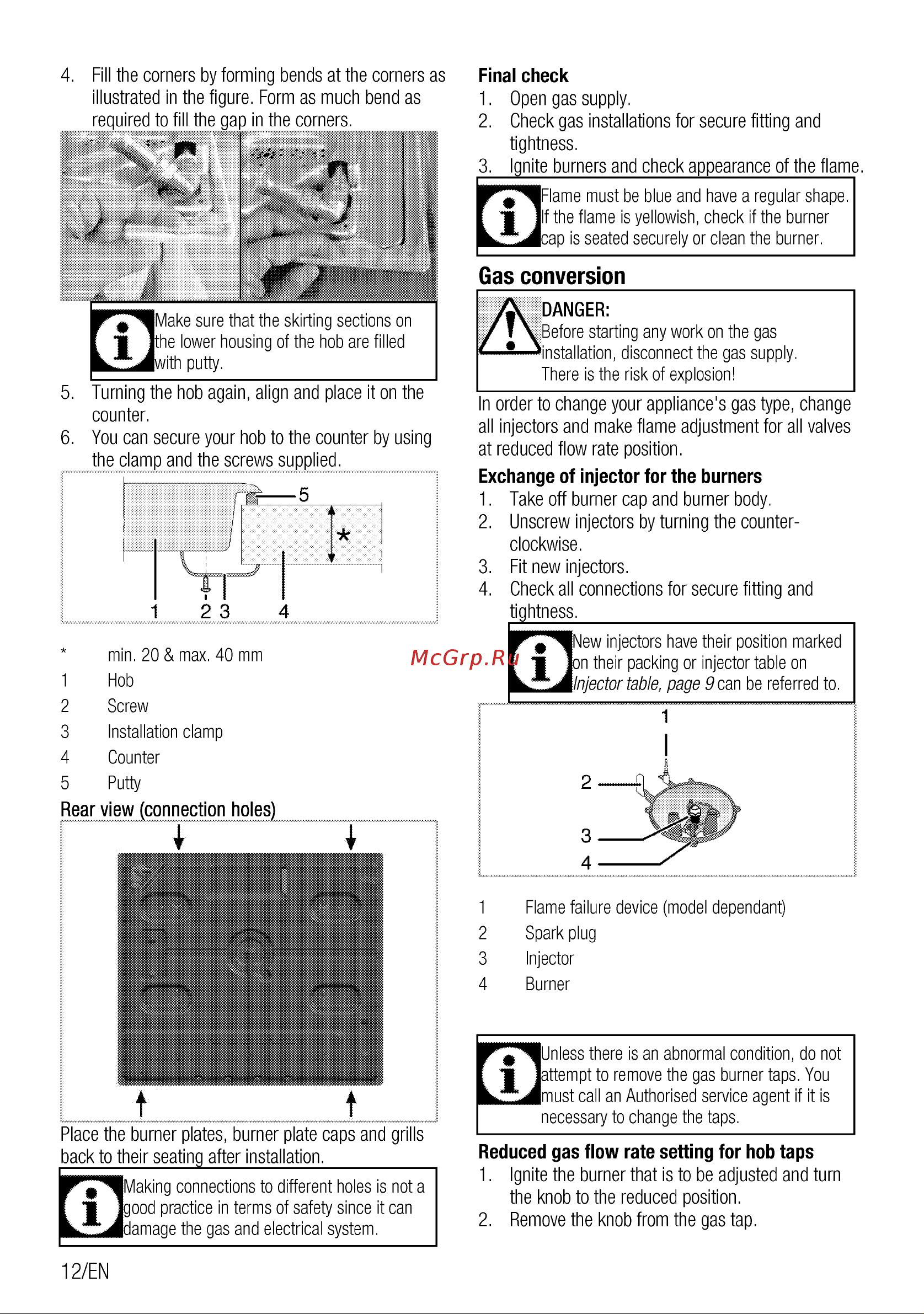

4 Fill the corners by forming bends at the corners as illustrated in the figure Form as much bend as required to fill the gap in the corners Final check 1 Open gas supply 2 Check gas installations for secure fitting and tightness 3 Ignite burners and check appearance of the flame lame must be blue and have a regular shape the flame is yellowish check if the burner ap is seated securely or clean the burner m H Gas conversion DANGER Before starting any work on the gas installation disconnect the gas supply There is the risk of explosion 5 Turning the hob again align and place it on the counter 6 You can secure your hob to the counter by using the clamp and the screws supplied In order to change your appliance s gas type change all injectors and make flame adjustment for all valves at reduced flow rate position Exchange of injector for the burners 1 Take off burner cap and burner body 2 Unscrew injectors by turning the counter clockwise 3 Fit new injectors 4 Check all connections for secure fitting and tightness New injectors have their position marked on their packing or injector table on Injector table page 9 can be referred to 1 Hob 2 Screw Installation clamp 3 4 Counter Putty 5 Rear view connection holes 1 2 3 4 Place the burner plates burner plate caps and grills back to their seating after installation connections to different holes is not a practice in terms of safety since it can Z damage the gas and electrical system I W Jgood 12 EN Flame failure device model dependant Spark plug Injector Burner Unless there is an abnormal condition do not attempt to remove the gas burner taps You Imust call an Authorised service agent if it is necessary to change the taps Reduced gas flow rate setting for hob taps 1 Ignite the burner that is to be adjusted and turn the knob to the reduced position 2 Remove the knob from the gas tap
