8 Поиск и устранение неполадок
Руководство по монтажу и эксплуатации
15
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10

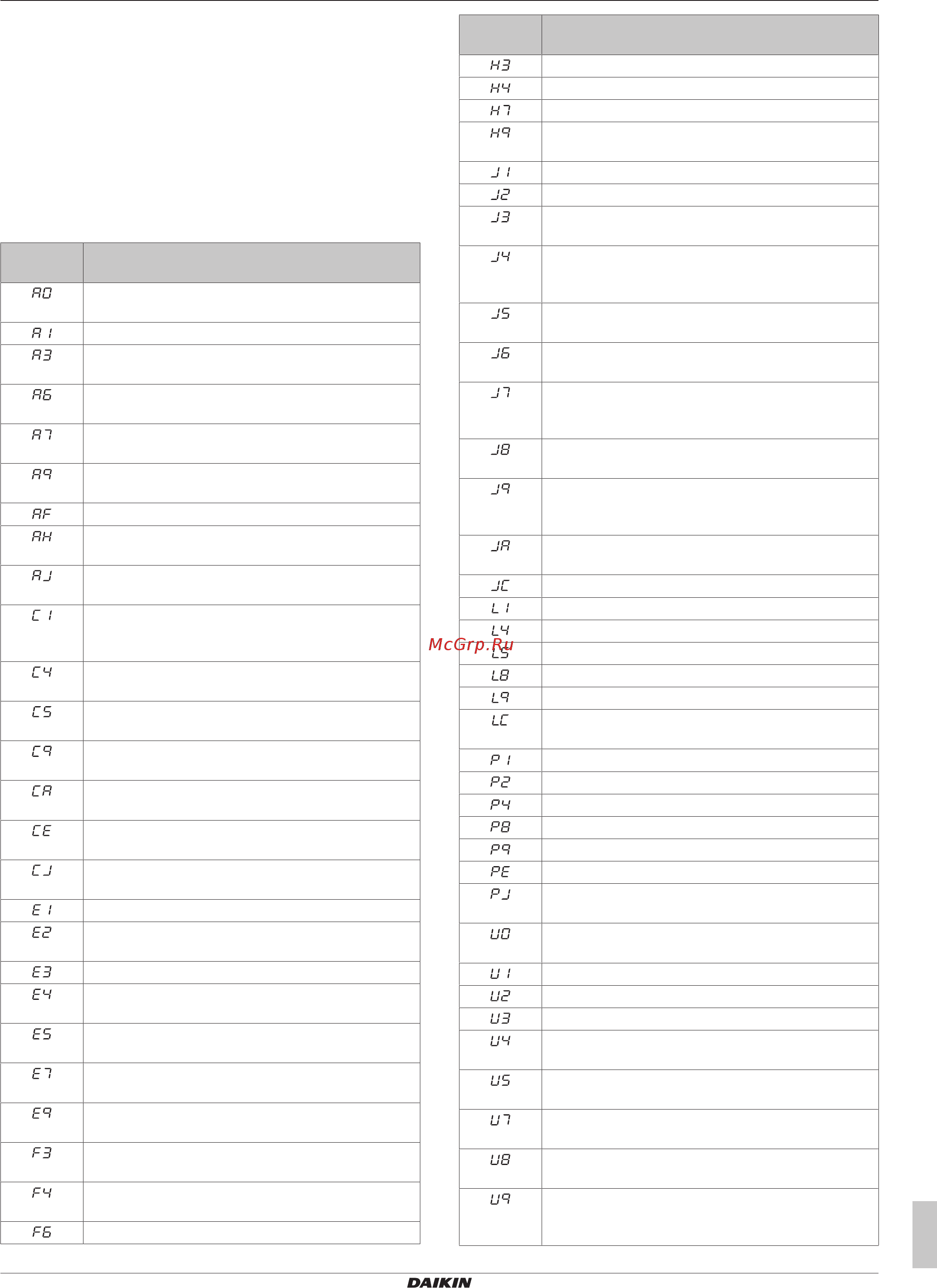

8.1 Коды сбоя: общее
представление
В случае появления кода неисправности на дисплее
интерфейса пользователя внутреннего блока обратитесь к
монтажнику и сообщите ему код неисправности, тип блока и его
серийный номер (эту информацию можно найти на паспортной
табличке блока).
Для справки приведен перечень кодов неисправности. В
зависимости от уровня кода неисправности код можно сбросить
нажатием кнопки ВКЛ/ВЫКЛ. Если сделать этого не удается,
обратитесь за консультацией к монтажнику.
Основной
код
Содержание
Сработало внешнее предохранительное
устройство
Отказ EEPROM (внутренний блок)
Неисправность дренажной системы (внутренний
блок)
Неисправность электромотора вентилятора
(внутренний блок)
Неисправность электромотора воздушной
заслонки (внутренний блок)
Неисправность расширительного клапана
(внутренний блок)
Неисправность дренажа (внутренний блок)
Неисправность фильтра пылеуловительной
камеры (внутренний блок)
Неисправность установки уровня
производительности (внутренний блок)
Неисправность передачи управляющих сигналов
между платами главного и подчиненных блоков
(внутренних)
Неисправность термистора теплообменника
(внутренний блок, жидкий хладагент)
Неисправность термистора теплообменника
(внутренний блок, газообразный хладагент)
Неисправность термистора всасываемого воздуха
(внутренний блок)
Неисправность термистора нагнетаемого воздуха
(внутренний блок)
Неисправность датчика движения или
температуры пола (внутренний блок)
Неисправность термистора интерфейса
пользователя (внутренний блок)
Неисправность платы (наружный блок)
Сработал определитель утечки тока (наружный
блок)
Сработало реле высокого давления
Неисправность по низкому давлению (наружный
блок)
Обнаружение блокировки компрессора (наружный
блок)
Неисправность электромотора вентилятора
(наружный блок)
Неисправность электронного расширительного
клапана (наружный блок)
Неисправность по температуре нагнетания
(наружный блок)
Ненормальная температура всасывания
(наружный блок)
Обнаружение избытка хладагента
Основной
код
Содержание
Неисправность реле высокого давления
Неисправность реле низкого давления
Сбой электромотора вентилятора (наружный блок)
Неисправность датчика температуры окружающего
воздуха (наружный блок)
Неисправность датчика давления
Неисправность датчика тока
Неисправность датчика температуры нагнетания
(наружный блок)
Неисправность датчика температуры
газообразного хладагента в теплообменнике
(наружный блок)
Неисправность датчика температуры всасывания
(наружный блок)
Неисправность датчика температуры
размораживания (наружный блок)
Неисправность датчика температуры жидкого
хладагента (после теплообменника
подохлаждения HE) (наружный блок)
Неисправность датчика температуры жидкого
хладагента (змеевик) (наружный блок)
Неисправность датчика температуры
газообразного хладагента (после теплообменника
подохлаждения HE) (наружный блок)
Неисправность датчика высокого давления
(S1NPH)
Неисправность датчика низкого давления (S1NPL)
Отклонения в работе платы INV
Ненормальная температура ребер
Отказ платы инвертора
Обнаружена перегрузка компрессора по току
Блокировка компрессора (запуск)
Электропроводка управления между наружным
блоком и инвертором: Сбой управления INV
INV: разбаланс напряжения питания
Связано с автоматической заправкой
Неисправность термистора ребер
Связано с автоматической заправкой
Связано с автоматической заправкой
Связано с автоматической заправкой
Неисправность установки уровня
производительности (наружный блок)
Ненормальное падение низкого давления, отказ
расширительного клапана
Неисправность по перефазировке питания
INV: недостаточное напряжение питания
Не выполнен пробный запуск системы
Отказ электропроводки, соединяющей внутренние
и наружные блоки
Отклонения в работе интерфейса пользователя –
внутренняя связь
Отказ электропроводки к внутреннему/наружному
блоку
Сбой связи между главным и подчиненными
интерфейсами пользователя
Несоответствие систем. Сочетание внутренних
блоков несовместимых типов. Неисправность
внутреннего блока.
