a Общие правила техники безопасности
b Руководство по монтажу и по эксплуатации
c Табличка с информацией о дополнительной заправке
хладагента
d Наклейка с информацией о монтаже
e Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
f Этикетка с многоязычной информацией о
фторированных газах, способствующих парниковому
эффекту
g Сумка с принадлежностями для прокладки
трубопроводов

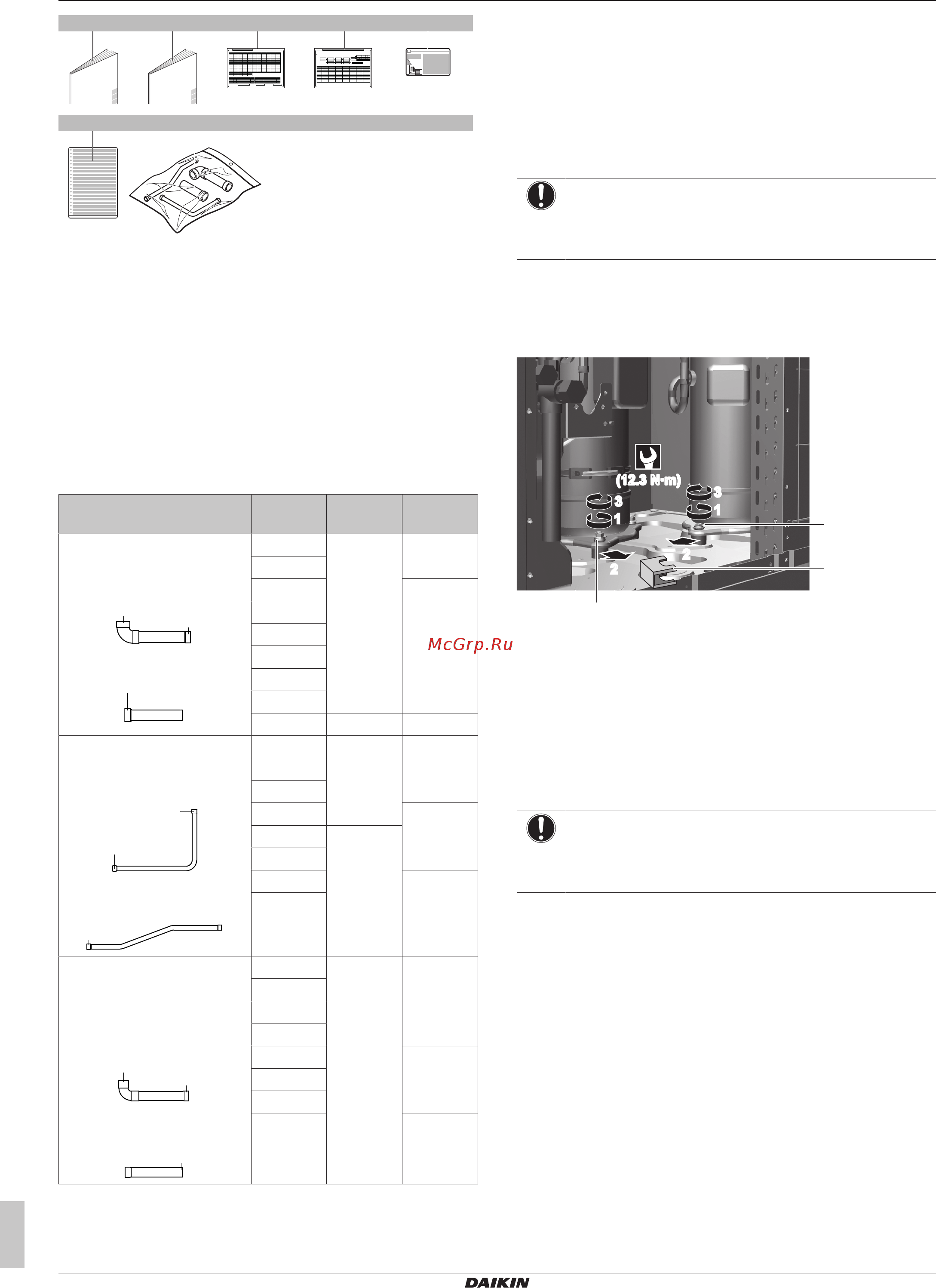

11.3 Вспомогательные трубки:
Диаметры
Вспомогательные трубки
(мм)
HP Øa Øb
Трубопровод
газообразного хладагента
▪ Подсоединение спереди
ID Øa
ID Øb
▪ Подсоединение снизу
ID Øa
OD Øb
5 25,4 19,1
8
10 22,2
12 28,6
14
16
18
20
18+20
(a)
31,8 41,4
Трубопровод жидкого
хладагента
▪ Подсоединение спереди
ID Øb
ID Øa
▪ Подсоединение снизу
ID Øb
ID Øa
5 9,5 9,5
8
10
12 12,7
14 12,7
16
18 15,9
20
Трубопровод высокого/
низкого давления в
контуре газообразного
хладагента
▪ Подсоединение спереди
ID Øa
ID Øb
▪ Подсоединение снизу
OD Øb
5 19,1 15,9
8
10 19,1
12
14 22,2
16
18
20 28,6
(a) Только с комплектом трубок для подключения
нескольких наружных блоков.
11.4 Демонтаж транспортировочной
стойки (относится только к 14+16
HP)
Транспортировочные стойки, установленные для защиты блока
во время перевозки, необходимо снять. Эту операцию следует
выполнить в соответствии с иллюстрацией в изложенном ниже
порядке.
ПРИМЕЧАНИЕ
При работе с установленной транспортировочной
распоркой блок может сильно вибрировать и издавать
неестественный шум.
1 Немного ослабьте болт (a).
2 Снимите транспортировочную стойку (b), как показано на
рисунке ниже.
3 Затяните болт (a).
1
3
2
1
3
33
2
(x2)
(×2)
1
2
1
2
a
b
a
(12.3 N·m)
11.5 Демонтаж транспортировочной
стойки (относится только к 18+20
HP)
Транспортировочные стойки, установленные для защиты блока
во время перевозки, необходимо снять. Эту операцию следует
выполнить в соответствии с иллюстрацией в изложенном ниже
порядке.
ПРИМЕЧАНИЕ
При работе с установленной транспортировочной
распоркой блок может сильно вибрировать и издавать
неестественный шум.
1 Немного ослабьте болт (a).
2 Снимите транспортировочную стойку (b), как показано на
рисунке ниже.
3 Затяните болт (a).
4 Немного ослабьте болт (c).
5 Снимите болт (d), крепящий транспортировочную стойку (e).
6 Снимите транспортировочную стойку (e), как показано на
рисунке ниже.
7 Затяните болт (c).
