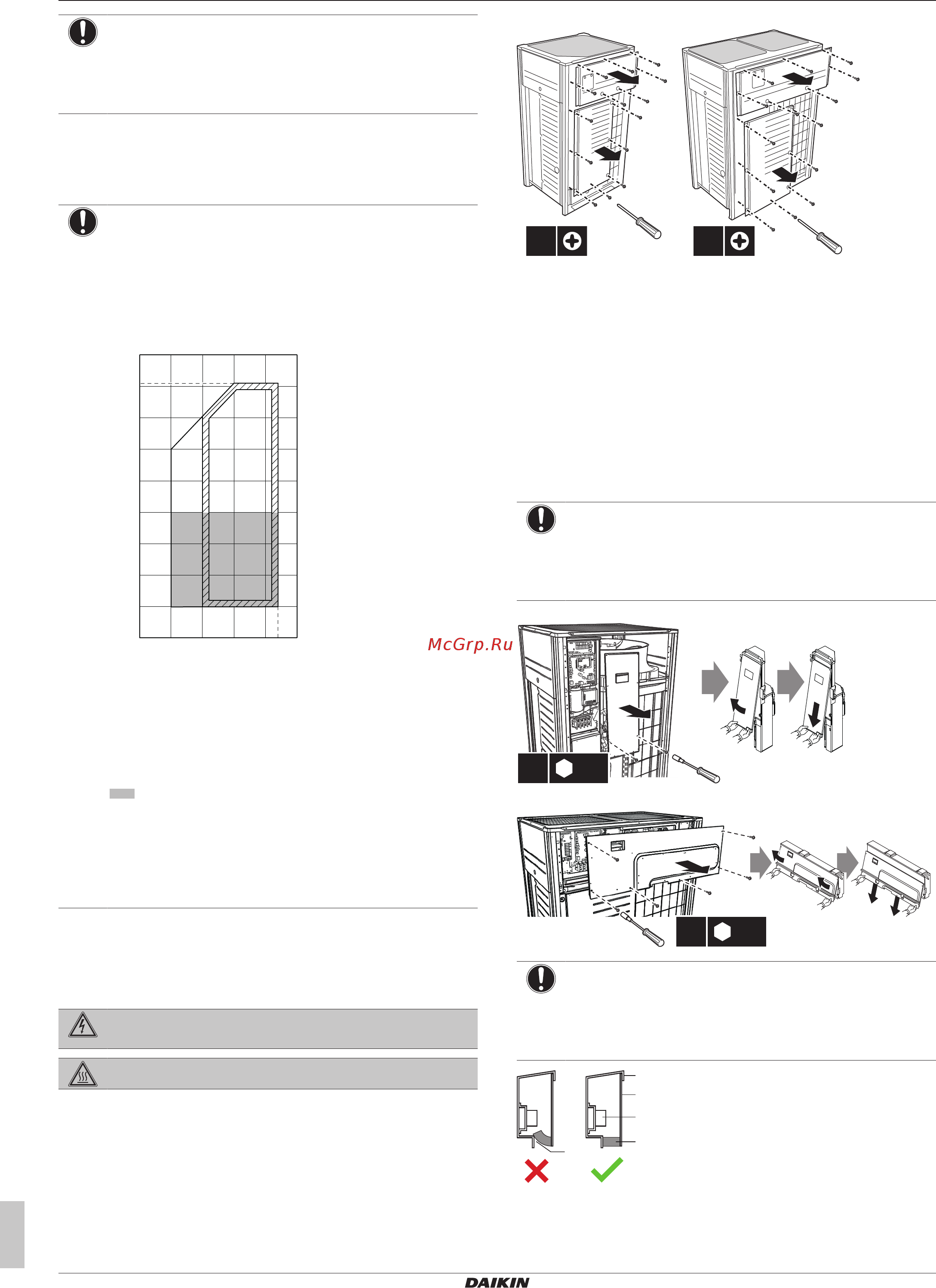

13 Монтаж агрегата
Руководство по монтажу и эксплуатации
20
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
ПРИМЕЧАНИЕ
Данное изделие относится к классу А. В бытовых
условиях это изделие может создавать радиопомехи. В
случае их возникновения пользователю следует
принять адекватные меры.
13.1.2 Дополнительные требования к месту
установки наружного блока в холодных
погодных условиях
ПРИМЕЧАНИЕ
Если блок эксплуатируется при низкой наружной
температуре в условиях повышенной влажности,
воспользуйтесь подходящим оборудованием, чтобы
держать выпускные отверстия блока постоянно
свободными.
При работе на обогрев:
T
AO
(°C WB)
a b
20
15.5
15
10
5
0
–5
–10
–15
–20
10 15 20 25
27
30
T
AI
(°C DB)
a Рабочий диапазон прогрева системы
b Рабочий диапазон
Температура воздуха в помещении T
AI
Наружная температура воздуха T
AO
Если предполагается, что блок будет работать в
условиях повышенной влажности (>90%) в течение
5 дней, компания Daikin рекомендует дополнительно
установить комплект ленточных
электронагревательных элементов (EKBPH012TA или
EKBPH020TA), чтобы сливные отверстия всегда
оставались свободными.
13.2 Открывание блока
13.2.1 Как вскрыть наружный блок
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
14×14×
5~12 HP 14~20 HP
После того, как передние панели будут открыты, можно
получить доступ к блоку электрических компонентов. См. раздел
«Как открыть блок электрических компонентов наружного
блока» [420].
Для проведения технического обслуживания необходим доступ
к кнопкам на основной плате. Чтобы получить доступ к этим
кнопкам, крышку блока электрических компонентов открывать
не нужно. См. раздел «Доступ к элементам местных
настроек» [440].
13.2.2 Как открыть блок электрических
компонентов наружного блока
ПРИМЕЧАНИЕ
Открывая крышку блока электрических компонентов,
НЕ прилагайте чрезмерных усилий. Чрезмерное
усилие может деформировать крышку, что повлечет за
собой проникновение воды и отказ оборудования.
5~12 HP
2×
SW8
14~20 HP
6×
SW8
ПРИМЕЧАНИЕ
Закрывая крышку блока электрических компонентов,
следите за тем, чтобы уплотнительный материал на
обратной стороне снизу крышки НЕ захватывался и НЕ
загибался внутрь (см. иллюстрацию ниже).
a
b
c
d
e
a Крышка блока электрических компонентов
b Лицевая сторона
c Клеммная колодка электропитания
d Материал уплотнения
