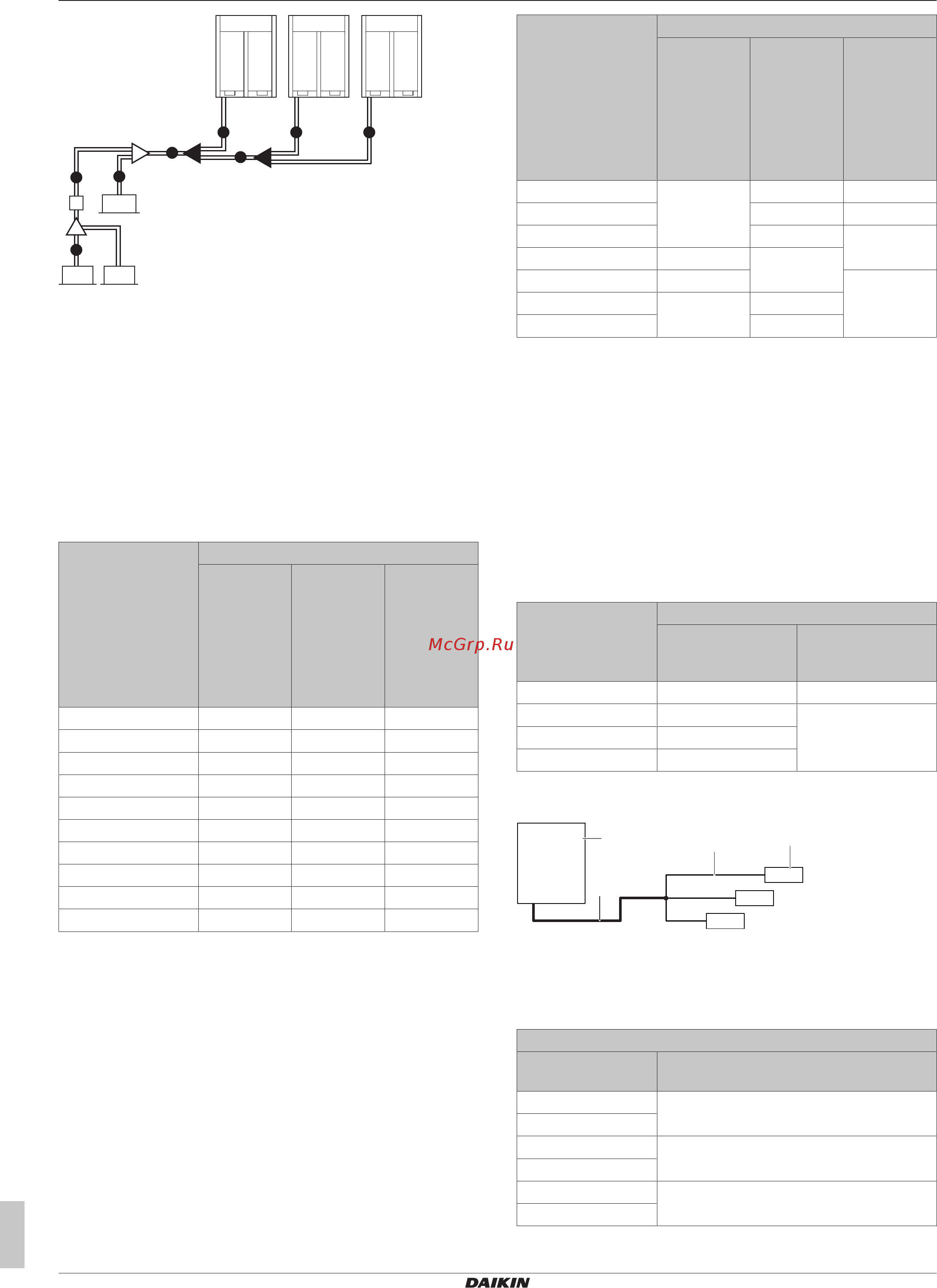

14 Монтаж трубопроводов
Руководство по монтажу и эксплуатации
22
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
C
A
B
D E
C C
E
a
b
x
y
43
1 2
1,2 Внутренний блок VRVDX
3 Селектор ответвлений (BS*)
4 Внутренний блок VRV, работающий только на
охлаждение
A~E Трубопровод
a,b Комплект разветвления для внутренних блоков
x,y Комплект трубок для подсоединения нескольких
наружных блоков
A, B, C: Трубопровод между наружным блоком
и (первым) комплектом разветвления
трубопровода хладагента
Выбирайте по следующей таблице в соответствии с типом
производительности наружных блоков, подсоединенных по
нисходящей.
Тип
производительнос
ти наружного
блока (HP)
Внешний диаметр трубопровода (мм)
Трубопрово
д жидкого
хладагента
Трубопрово
д
всасывания
газообразно
го
хладагента
Трубопрово
д высокого/
низкого
давления в
контуре
газообразно
го
хладагента
5~8 9,5 19,1 15,9
10 9,5 22,2 19,1
12 12,7 28,6 19,1
14~16 12,7 28,6 22,2
18 15,9 28,6 22,2
20~22 15,9 28,6 28,6
24 15,9 34,9 28,6
26~34 19,1 34,9 28,6
36 19,1 41,3 28,6
38~54 19,1 41,3 34,9
D: Трубопровод между одним или несколькими
рефнетами и блоком BS
Выбирайте по следующей таблице в соответствии с типом
производительности внутренних блоков, подсоединенных по
нисходящей. Размер соединительных трубок не должен
превышать размер трубок хладагента, выбранный по названию
общей модели системы.
Индекс
производительнос
ти внутреннего
блока
Внешний диаметр трубопровода (мм)
Трубопрово
д жидкого
хладагента
Трубопрово
д
всасывания
газообразно
го
хладагента
Трубопрово
д высокого/
низкого
давления в
контуре
газообразно
го
хладагента
<150 9,5 15,9 12,7
150≤x<200 19,1 15,9
200≤x<290 22,2 19,1
290≤x<420 12,7 28,6
420≤x<640 15,9 28,6
640≤x<920 19,1 34,9
≥920 41,3
Пример:
▪ Пропускная способность трубопровода в нисходящем
направлении для E=[индекс производительности блока 1]
▪ Пропускная способность трубопровода в нисходящем
направлении для D=[индекс производительности блока
1]+[индекс производительности блока 2]
E: Трубопровод между рефнетом или блоком
BS и внутренним блоком
Размер трубок на участках прямого соединения с внутренним
блоком должен быть равен размеру трубок, подсоединяемых к
внутреннему блоку (если внутренний блок относится к типу
VRVDX или к гидроблокам).
Индекс
производительнос
ти внутреннего
блока
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод
жидкого
хладагента
15~50 12,7 6,4
63~140 15,9 9,5
200 19,1
250 22,2
▪ Если возникла необходимость увеличить размер трубок, см.
приведенную ниже таблицу.
e
d
b
c
a
a Наружный блок
b Трубки главных трубопроводов (увеличенного
диаметра)
c Первый рефнет трубопровода хладагента
d Участок между рефнетом и внутренним блоком
e Внутренний блок
Увеличение
Класс HP Внешний диаметр трубок контура
жидкого хладагента (мм)
5~8 9,5 → 12,7
10
12+14 12,7 → 15,9
16
18~22 15,9 → 19,1
24
