20 | Конфигурирование
Справочное руководство для монтажника и пользователя
118
RXYSQ4~6T8V/YB
Система кондиционирования VRV IV-S
4P482277-1B – 2020.10

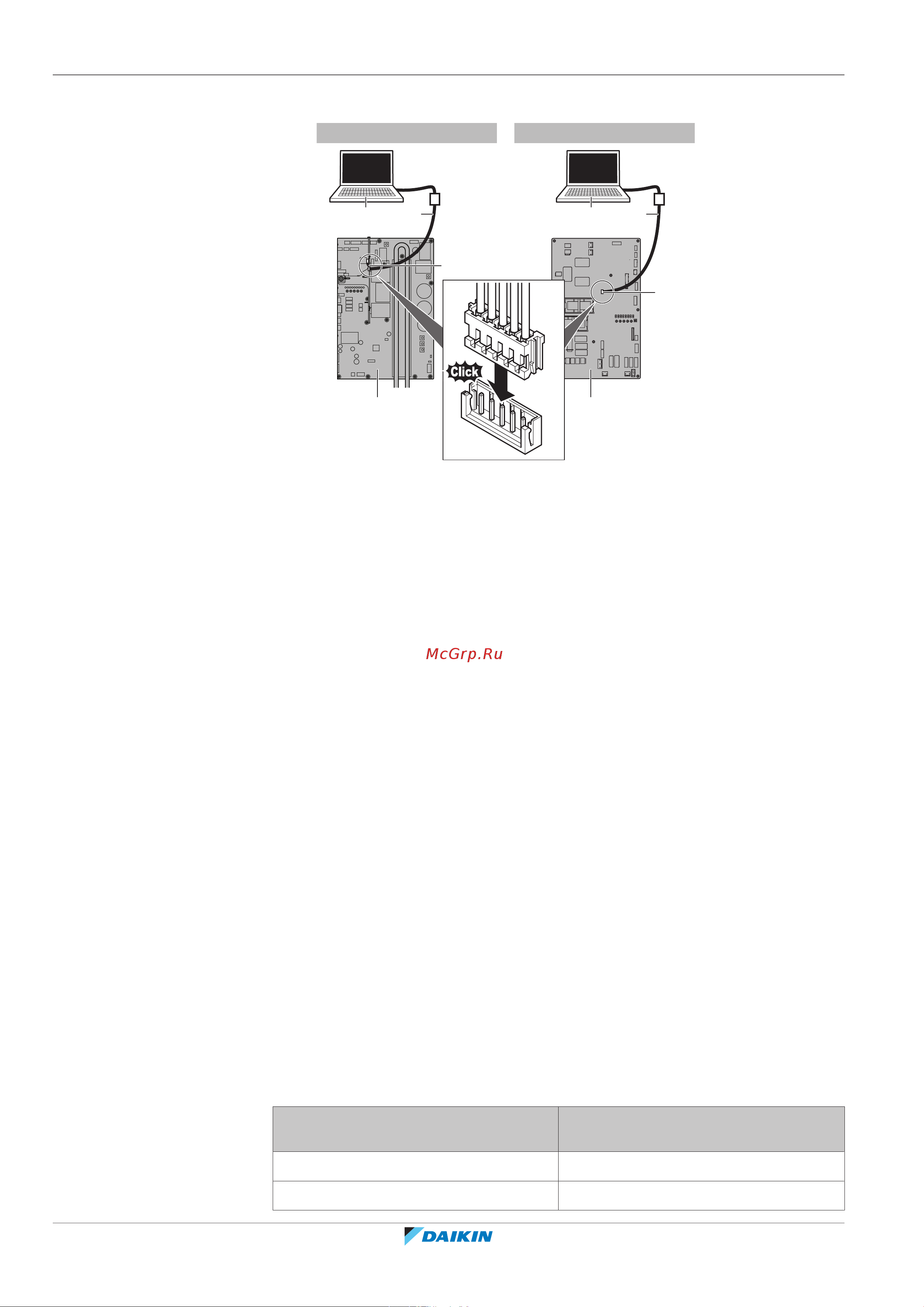

20.2.9 Подключение компьютерного конфигуратора к наружному блоку
V Y
a
b
c (X41A)
A1P A1P
a
b
X41A
2
345
H J S T
X41A
a Компьютер
b Кабель (EKPCCAB*)
c (X41A) Кабель-удлинитель подсоединен к X41A
X41A Разъем
A1P Главная плата наружного блока
20.3 Экономия электроэнергии и оптимальные условия работы
В системе на основе теплового насоса реализованы передовые
функциональные возможности экономии электроэнергии. В зависимости от
приоритета предпочтение может отдаваться экономии электроэнергии или
обеспечению высокого уровня комфорта. Выбором нужных параметров
можно достичь оптимального баланса между энергопотреблением и
комфортом в имеющихся условиях эксплуатации.
Возможны разные схемы, которые рассматриваются ниже. Измените
параметры в соответствии с особенностями помещения так, чтобы баланс
между энергопотреблением и комфортом был оптимальным.
Какой бы ни был выбран способ управления, сохраняется вероятность
вариативности поведения системы, обусловленная срабатыванием защитных
устройств, задача которых заключается в обеспечении безопасности
эксплуатации системы. Вместе с тем, система будет фиксировать заданные
значения температуры и стремиться к их достижению в целях получения
оптимального баланса между энергопотреблением и комфортом с учетом
условий эксплуатации.
20.3.1 Основные способы работы
Базовый
Температура хладагента постоянна независимо от ситуации. Это стандартный
способ работы, известный по системам VRV предыдущих поколений.
Для активации этого способа работы
на…
смените значение…
охлаждение [2‑8]=2
Работа на обогрев [2‑9]=2
