5 Подготовка
Справочное руководство по монтажу
10
RZASG71~140M_V1+Y1
Sky Air Advance-series
4P486047-1C – 2019.04
4.3 Комбинации агрегатов и
дополнительного оборудования
4.3.1 Возможные опции для наружного
агрегата
Комплект для разветвления трубопроводов хладагента
При подключении нескольких внутренних блоков к одному
наружному потребуется один или несколько комплектов для
разветвления трубопроводов хладагента. Типы и количество
таких комплектов зависят от сочетания наружного и внутренних
блоков.
Компоновка Наименование модели
Двойной вариант KHRQ(M)58T
Тройной вариант KHRQ(M)58H
Двойной спаренный
вариант
KHRQ(M)58T (3×)
Подробнее о вариантах сочетаний см. в каталогах. Порядок
установки изложен в инструкциях по монтажу комплектов для
разветвления трубопроводов хладагента.
Нагрузочный адаптер в комплекте (SB.KRP58M52)
▪ С дополнительной монтажной пластиной в комплекте
(EKMKSA2)
▪ Предназначение:
▪ Шумопонижение: Снижение шума при работе наружного
блока.
▪ Функция нагрузки по запросу (I-demand): Ограничение
системного энергопотребления (напр., контроль бюджета,
ограничение энергопотребления при пиковых нагрузках и
т.п.).
▪ Порядок установки изложен в инструкциях по монтажу
нагрузочного адаптера в комплекте.
5 Подготовка
5.1 Обзор: подготовка
В этом разделе рассказывается о том, что нужно сделать,
прежде чем отправиться к месту установки.
Вот какие сведения здесь изложены:
▪ Как подготовить место установки
▪ Как подготовиться к прокладке трубопровода хладагента
▪ Как подготовиться к прокладке электропроводки
5.2 Как подготовить место
установки
Блок НЕЛЬЗЯ устанавливать в местах, часто используемых в
качестве рабочих. При проведении строительных работ
(например, шлифовки), когда образуется большое количество
пыли, блок НЕОБХОДИМО накрывать.
Место установки должно обеспечивать достаточное
пространство для перемещения блока и обратной установки на
место.
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
5.2.1 Требования к месту установки
наружного блока
ИНФОРМАЦИЯ
Ознакомьтесь и со следующими требованиями:
▪ Общие требования к месту установки. См. раздел
«Общие правила техники безопасности».
▪ Требования к свободному пространству. См. раздел
«Технические данные».
▪ Требования к трубопроводам хладагента (длина,
перепад высот). См. далее этот же раздел
«Подготовка».
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат не предназначен для широкого
пользования, установку необходимо выполнить в
защищенном месте, исключающем легкий доступ.
Эта система, состоящая из внутренних и наружных
блоков, предназначена для установки в коммерческих
и промышленных зданиях.
ПРИМЕЧАНИЕ
Оборудование, о котором рассказывается в данном
руководстве, может служить источником электрических
помех, вызываемых токами высокой частоты. Данное
оборудование соответствует нормативам,
утвержденным в целях обеспечения разумной защиты
от электромагнитных помех. Тем не менее, отсутствие
помех в каждой конкретной ситуации не гарантируется.
Поэтому рекомендуется устанавливать это
оборудование и размещать электропроводку на
соответствующем удалении от стереофонической
аппаратуры, персональных компьютеров и т.п.

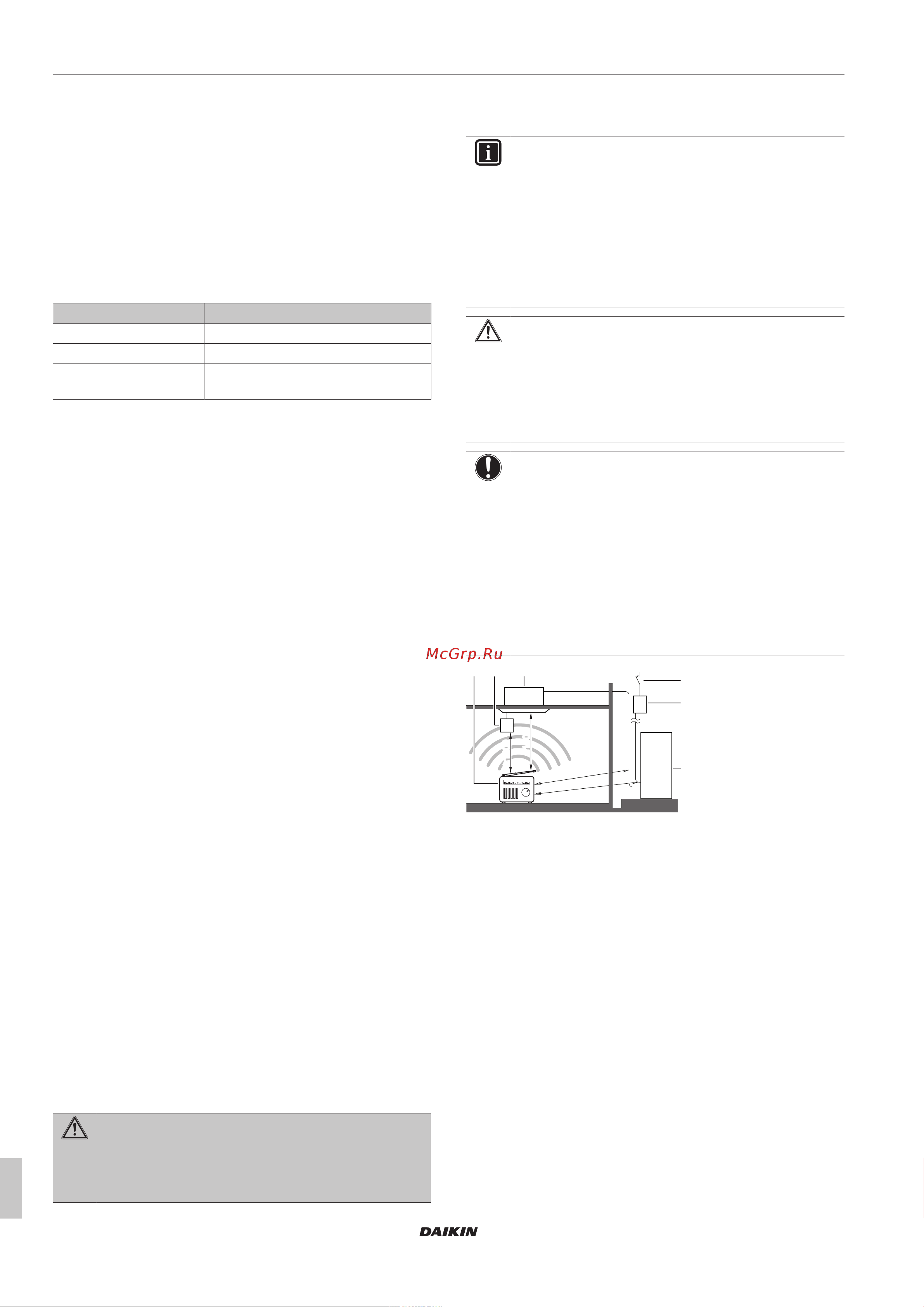

b
a
c
df e
(mm)
≥
1500
≥
1500
≥
1000
≥
1000
≥
1000
≥
1000
a Предохранитель утечки на землю
b Плавкий предохранитель
c Наружный блок
d Внутренний блок
e Пользовательский интерфейс
f Персональный компьютер или радиоприемник
▪ В местах слабого приема во избежание электромагнитных
помех другому оборудованию необходимо соблюдать
дистанцию не менее 3 м, а также использовать
экранированные кабели для электропроводки линий питания
и управления.
▪ Выбирайте место, наилучшим образом защищенное от дождя.
▪ Позаботьтесь о том, чтобы в случае утечки вода не причинила
вреда месту установки и прилегающей к нему зоне.
▪ Выберите такое место, где горячий или холодный воздух на
выходе из блока и издаваемый им шум НЕ будут беспокоить
окружающих.
▪ Ребра теплообменника острые, возможны травмы. Место
установки подбирайте так, чтобы не было опасности
нанесения травм (особенно там, где играют дети).
Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:
