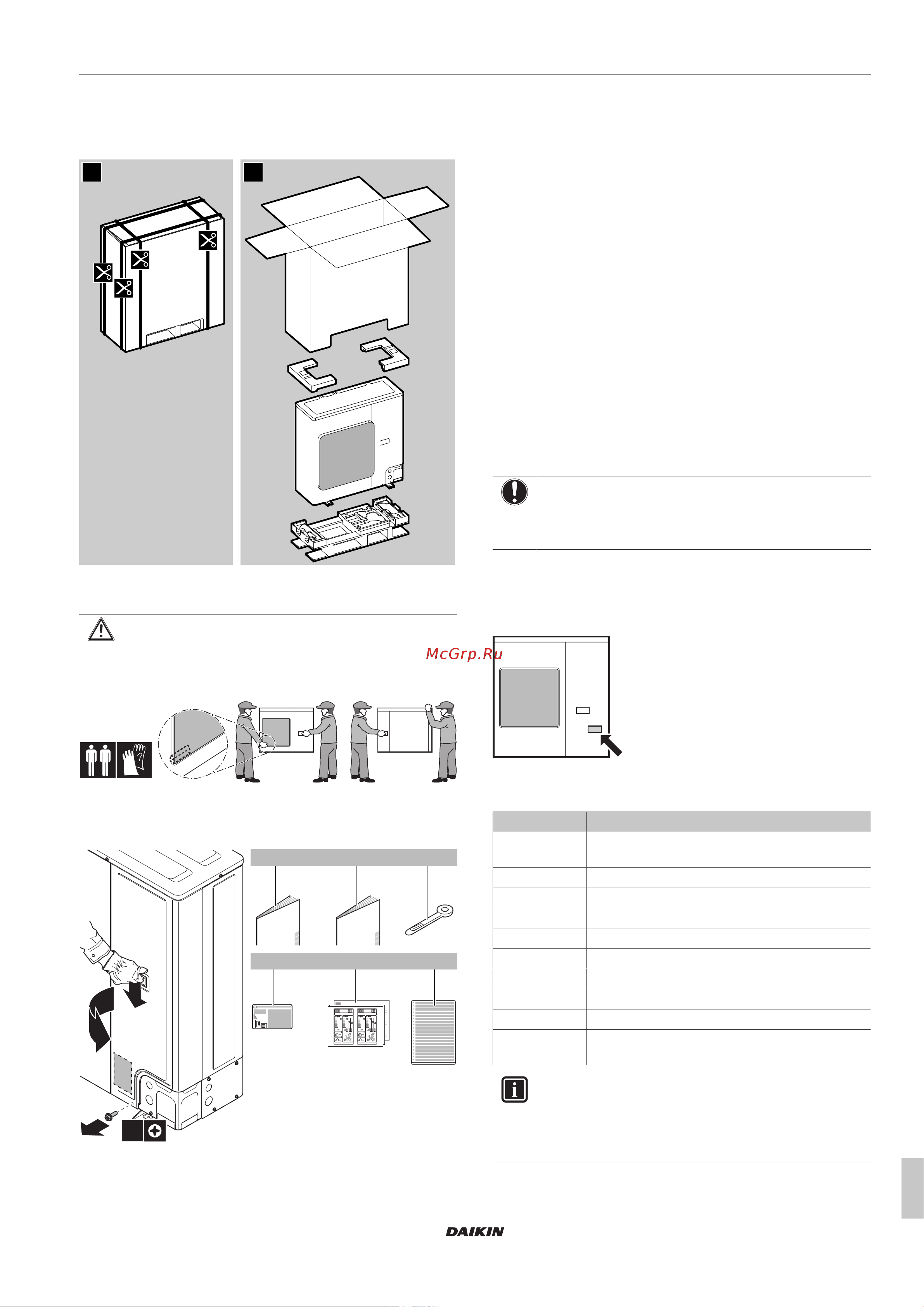

4 Информация об агрегатах и дополнительном
оборудовании
Справочное руководство по монтажу
9
RZASG71~140M_V1+Y1
Sky Air Advance-series
4P486047-1C – 2019.04
3.2 Наружный агрегат
3.2.1 Чтобы распаковать наружный агрегат
21
3.2.2 Перемещение наружного агрегата
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание травмы НЕ касайтесь воздухозаборного
отверстия или алюминиевых ребер блока.
Переносите агрегат медленно, как показано на иллюстрации:
3.2.3 Для снятия аксессуаров с наружного
агрегата
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
2
1×
3
1
1× 2×
1×
a
b c
1×
1×
d
1×
f
e
a Общая техника безопасности
b Руководство по монтажу наружного блока
c Кабельная стяжка
d Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
e Маркировка энергоэффективности
f Этикетка с многоязычной информацией о
фторированных газах, способствующих парниковому
эффекту (относится только к RZASG71)
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Распознавание наружного блока
▪ Сочетание наружного блока с дополнительным
оборудованием
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.
4.2.1 Идентификационная табличка:
Наружный блок
Местоположение
Идентификация модели
Пример: R Z A S G 140 M7 V1 B [*]
Код Пояснения
R Наружный блок сплит-системы с воздушным
охлаждением
Z Инвертор
A Хладагент R32
SG Серия средней производительности
71~140 Класс мощности
M7 Модельный ряд
V1 Электропитание: 1~, 220~240 В, 50 Гц
Y1 Электропитание: 3N~, 380~415В, 50Гц
B Комплектация для Европы
[*] Обозначение незначительной модификации
модели
ИНФОРМАЦИЯ
Не допускается эксплуатация блока при высокой
влажности или низкой наружной температуре. В
указанных условиях рекомендуется пользоваться
моделью RZAG.
