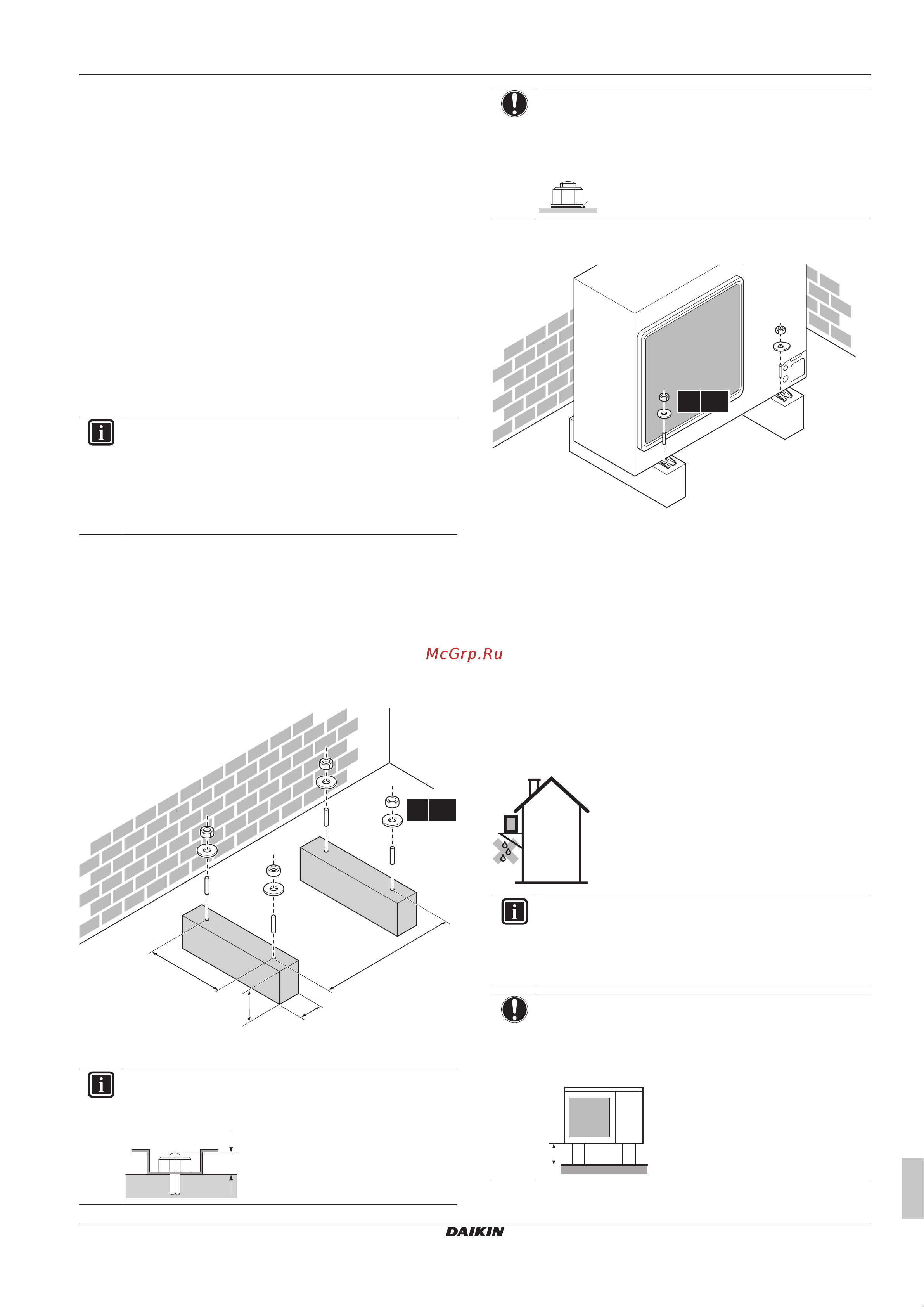

6 Монтаж
Справочное руководство по монтажу
15
RZASG71~140M_V1+Y1
Sky Air Advance-series
4P486047-1C – 2019.04
6.3 Монтаж наружного агрегата
6.3.1 Монтаж наружного блока
Типовая последовательность действий
Монтаж наружного блока, как правило, подразделяется на
следующие этапы:
1 Подготовка монтажной конструкции.
2 Установка наружного блока.
3 Обустройство дренажа.
4 Принятие мер к предотвращению опрокидывания блока.
5 Защита блока от снега и ветра путем установки
снегозащитного навеса и защитных панелей. См. параграф
«Подготовка места установки» раздела «5 Подготовка» на
стр.10.
6.3.2 Меры предосторожности при монтаже
наружного блока
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
6.3.3 Подготовка монтажной конструкции
Проверьте прочность и горизонтальность площадки для
установки, так чтобы агрегат после установки не вызывал
вибраций или шума при работе.
Согласно фундаментному чертежу надежно закрепите агрегат
фундаментными болтами.
Подготовьте 4 комплекта анкерных болтов, гаек и шайб
(приобретаются по месту установки), а именно:
(mm)
>150
620
350
(345-355)
4× M12
a
a Следите за тем, чтобы сливные отверстия в поддоне
блока не оказались перекрытыми.
ИНФОРМАЦИЯ
Рекомендуемая высота верхней выступающей части
болтов составляет 20мм.
20
ПРИМЕЧАНИЕ
Прикрепите наружный блок к монтажным болтам
гайками с полимерными шайбами (a). Если место
крепления останется без покрытия, металл может
быстро покрыться ржавчиной.
a
6.3.4 Установка наружного блока
4× M12
6.3.5 Обустройство дренажа
▪ Проследите за тем, чтобы водяной конденсат удалялся
надлежащим образом.
▪ Во избежание образования наледи установите блок на опоре,
обеспечивающей надлежащий слив.
▪ Для отвода воды от блока проложите вокруг его опоры
дренажную канавку.
▪ НЕ допускайте слив воды на тротуары во избежание
гололедицы во время заморозков.
▪ Если блок монтируется на раме, установите
водонепроницаемый поддон на расстоянии не более 150 мм
от днища блока во избежание просачивания воды в блок, а
также каплеобразования (см. рисунок ниже).
ИНФОРМАЦИЯ
При необходимости можно установить комплект
дренажных заглушек (приобретается по месту
установки) во избежание просачивания дренажной
воды.
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока
перекрыты основанием для монтажа или поверхностью
пола, поднимите наружный блок, чтобы под ним
оставалось не менее 150мм свободного пространства.
≥150 mm
