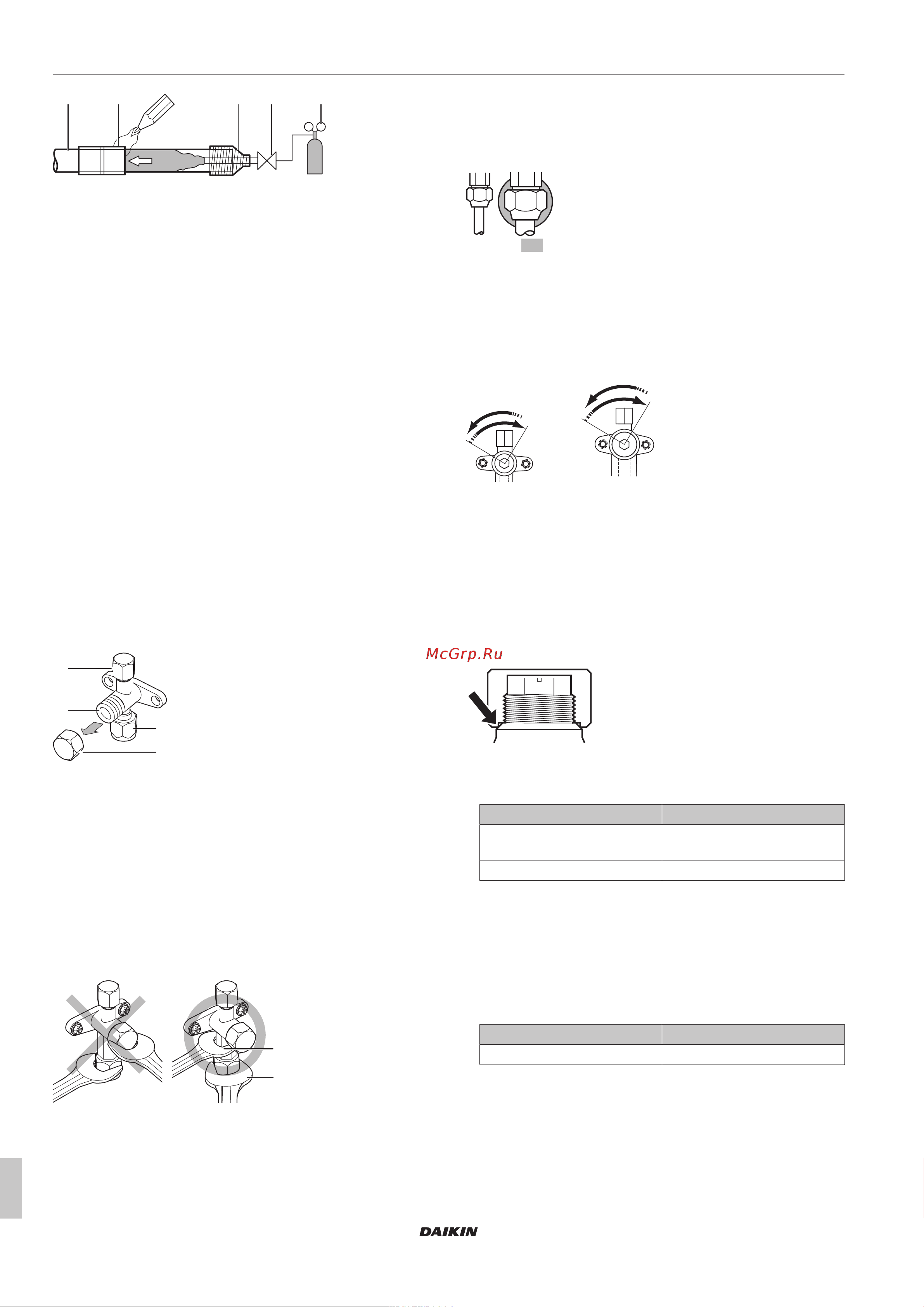

6 Монтаж
Справочное руководство по монтажу
18
RZASG71~140M_V1+Y1
Sky Air Advance-series
4P486047-1C – 2019.04
a b c d e
f
f
a Трубопровод для хладагента
b Припаиваемый компонент
c Обмотка лентой
d Ручной клапан
e Редукционный клапан
f Азот
▪ При пайке соединений труб НЕ используйте антиоксиданты.
Отложения могут засорять трубки и нарушить работу
оборудования.
▪ НЕ используйте флюс при спаивании друг с другом медных
трубок для хладагента. Используйте фосфорный припой для
меди (BCuP), не требующий флюса.
Флюс оказывает крайне негативное воздействие на системы
трубопроводов хладагента. Например, использование флюса
с содержанием хлора приводит к коррозии трубы, а флюс,
содержащий фтор, портит фреоновое масло.
▪ При пайке всегда защищайте окружающие поверхности
(например пеноизоляцию) от воздействия высокой
температуры.
6.4.7 Применение запорного клапана с
сервисным отверстием
Обращение с запорными вентилями
Необходимо учитывать следующие правила:
▪ Запорные вентили поставляются в закрытом положении.
▪ На приведенной ниже иллюстрации представлены детали,
необходимые для эксплуатации запорного вентиля.
c
d
a
b
a Сервисное отверстие с крышкой
b Шток вентиля
c Соединение трубопровода
d Крышка штока
▪ Оба запорных вентиля во время работы должны быть
открыты.
▪ НЕ прикладывайте излишнее усилие к штоку вентиля. Это
может привести к поломке корпуса вентиля.
▪ ОБЯЗАТЕЛЬНО придерживайте запорный вентиль гаечным
ключом, а затем ослабляйте или затягивайте накидную гайку
динамометрическим ключом. НЕ устанавливайте гаечный
ключ на крышку штока, так как это может вызвать утечку
хладагента.
a
b
a Гаечный ключ
b Динамометрический ключ
▪ Когда ожидается низкое рабочее давление (например, когда
охлаждение будет производиться при низкой наружной
температуре), надежно уплотните накидную гайку запорного
вентиля линии подачи газа силиконовым герметиком во
избежание замерзания.
Силиконовый герметик; убедитесь в отсутствии зазора.
Открытие/закрытие запорного вентиля
1 Снимите крышку с запорного вентиля.
2 Вставив шестигранный ключ (со стороны трубопровода
жидкого хладагента: 4 мм, со стороны трубопровода
газообразного хладагента: 6мм) в шток клапана, вращайте
шток следующим образом:
Открывается вращением против часовой стрелки.
Закрывается вращением по часовой стрелке.
3 Когда дальнейшее вращение запорного вентиля станет
НЕВОЗМОЖНЫМ, прекратите вращение.
4 Установите крышку запорного вентиля на место.
Результат: Теперь вентиль открыт/перекрыт.
Обращение с крышкой штока
▪ Уплотнение крышки штока обозначено стрелкой. НЕ
повредите его.
▪ По окончании работы с запорным вентилем не забудьте
плотно закрыть крышку штока и проверить, нет ли протечек
хладагента.
Позиция Момент затяжки (Н∙м)
Крышка штока, сторона
жидкости
13,5~16,5
Крышка штока, сторона газа 22,5~27,5
Обращение с крышкой сервисного порта
▪ ОБЯЗАТЕЛЬНО пользуйтесь заправочным шлангом,
оснащенным стержнем нажатия на вентиль, поскольку
сервисное отверстие относится к ниппельному типу.
▪ По окончании работы с отверстием для техобслуживания не
забудьте плотно закрыть его крышку и проверить, нет ли
протечек хладагента.
Параметр Момент затяжки (Н·м)
Крышка сервисного порта 11,5~13,9
6.4.8 Подсоединение трубопровода
хладагента к наружному блоку
▪ Длина трубопроводов. Трубопроводы по месту монтажа
должны быть как можно короче.
▪ Защита трубопроводов. Необходимо обеспечить защиту
трубопроводов по месту монтажа от физического
повреждения.
