7 Технические данные
Руководство по монтажу
16
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит-система»
4P385521-1C – 2019.04
7 Технические данные
Подмножество новейших технических данных доступно на региональном веб-сайте Daikin (общедоступно). Все новейшие
технические данные доступны на веб-сайте Daikin Business Portal (требуется аутентификация).

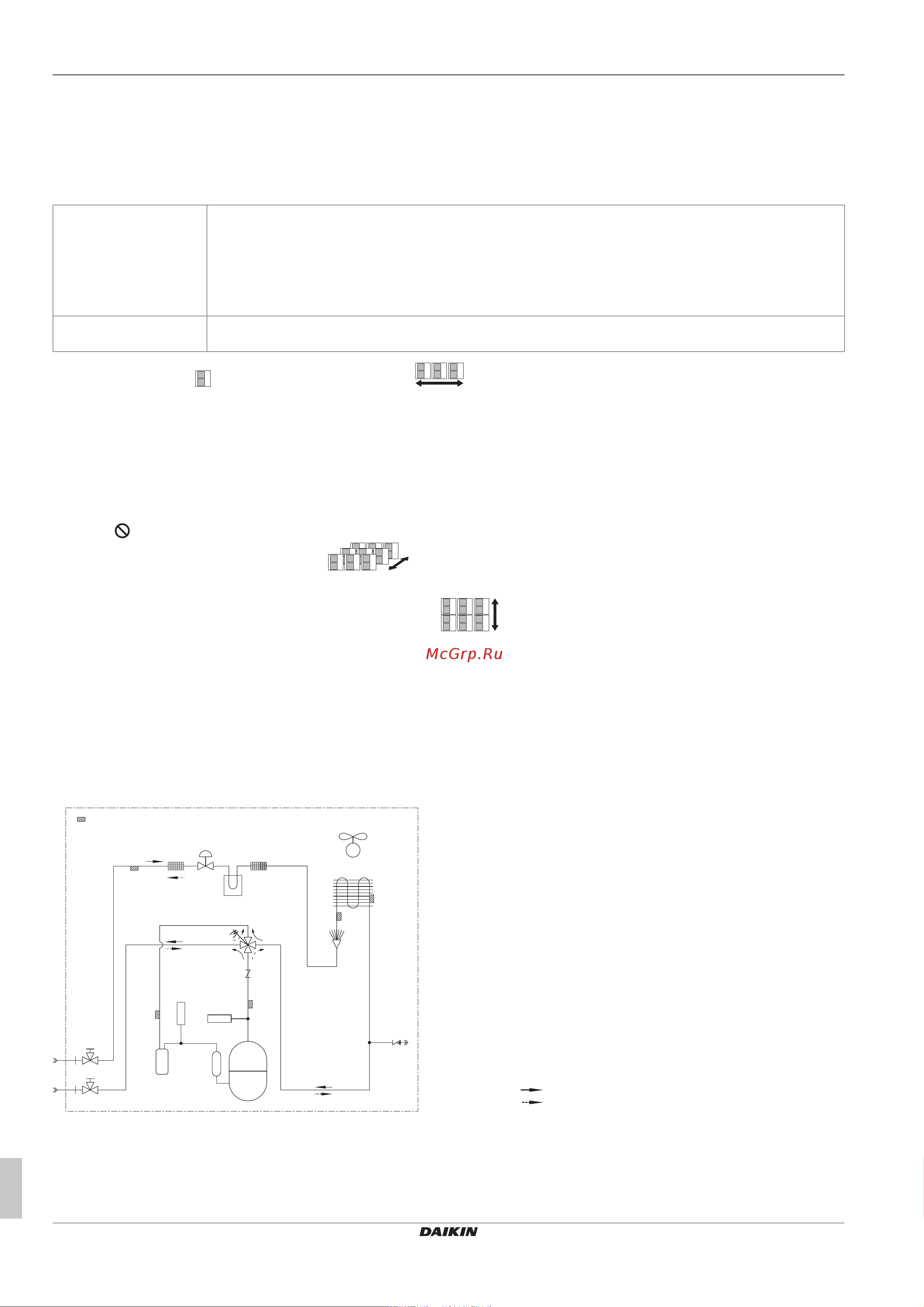

7.1 Свободное место для техобслуживания: Наружный блок
Сторона всасывания На представленных ниже иллюстрациях размеры зоны обслуживания со стороны всасывания приведены
для блока, работающего в режиме охлаждения при температуре 35°C по сухому термометру. Больше места
потребуется в перечисленных далее случаях:
Если температура со стороны всасывания регулярно превышает указанную выше.
Если тепловая нагрузка на наружные блоки регулярно превышает расчетную для максимальной
производительности.
Сторона выброса
воздуха
Размещать блоки нужно с учетом компоновки трубопроводов хладагента. Если она не соответствует
приведенным ниже схемам, обратитесь к продавцу оборудования.
Одноконтурный блок ( ) | Блоки, расположенные в ряд ( )
См. рис. 1 на первом форзаце.
A,B,C,D Препятствия (стены, защитные панели)
E Препятствие (перекрытие)
a,b,c,d,e Минимальное пространство для обслуживания между блоком и препятствиями A, B, C, D, E
e
B
Максимальное расстояние от блока до края препятствия E в направлении препятствия B
e
D
Максимальное расстояние от блока до края препятствия E в направлении препятствия D
H
U
Высота блока
H
B
,H
D
Высота препятствий B и D
1 Перекройте герметично низ монтажной рамы во избежание повторного всасывания воздуха через днище блока.
2 Можно установить не более двух блоков.
Недопустимо
Блоки, расположенные в несколько рядов ( )
См. рис. 2 на первом форзаце.
Блоки, установленные друг над другом (не более 2 уровней) ( )
См. рис. 3 на первом форзаце.
A1=>A2 (А1) Если есть опасность каплеобразования и обледенения в промежутке между верхним и нижним блоками…
(А2) установите между ними перекрытие. Во избежание образования наледи на поддоне верхнего блока установите этот блок над
нижним на достаточной высоте.
B1=>B2 (B1) Если нет опасности каплеобразования и обледенения в промежутке между верхним и нижним блоками…
(B2) перекрытие устанавливать не обязательно, но промежуток между верхним и нижним блоками необходимо герметично перекрыть
во избежание повторного всасывания воздуха через днище блока.
7.2 Схема трубопроводов:
Наружный блок
R2T
R4T
R6T
R1T
e
d
i
j
h
g
f
a
c
c
b
e
Y1E
Y1S
M1F-M2F
M1C
S1PL
S1PH
R5T
R3T
a Трубопровод жидкого хладагента по месту установки
(соединение Ø9,5 с накидными гайками)
b Трубопровод газообразного хладагента по месту
установки (соединение Ø15,9 с накидными гайками)
c Запорный вентиль (с сервисным отверстием 5/16")
d Накопитель
e Фильтр
f Теплообменник
g Сервисное отверстие 5/16"
h Охладитель распределительной коробки (относится
только к модели RZQ(S)G_V1)
i Накопитель компрессора
j Обратный клапан (только RZQG71, RZQSG100 и
RZQSG125)
M1C Электромотор (компрессора)
M1F‑M2F Электромотор (верхнего и нижнего вентиляторов)
R1T Термистор (воздух)
R2T Термистор (выброс)
R3T Термистор (всасывание)
R4T Термистор (теплообменник)
R5T Термистор (теплообменник средний)
R6T Термистор (контур жидкого хладагента)
S1PH Реле высокого давления
S1PL Реле низкого давления (только RZQ(S)G_V1)
Y1E Электронный расширительный клапан
Y1S Электромагнитный клапан (четырехходовой)
Обогрев
Охлаждение
