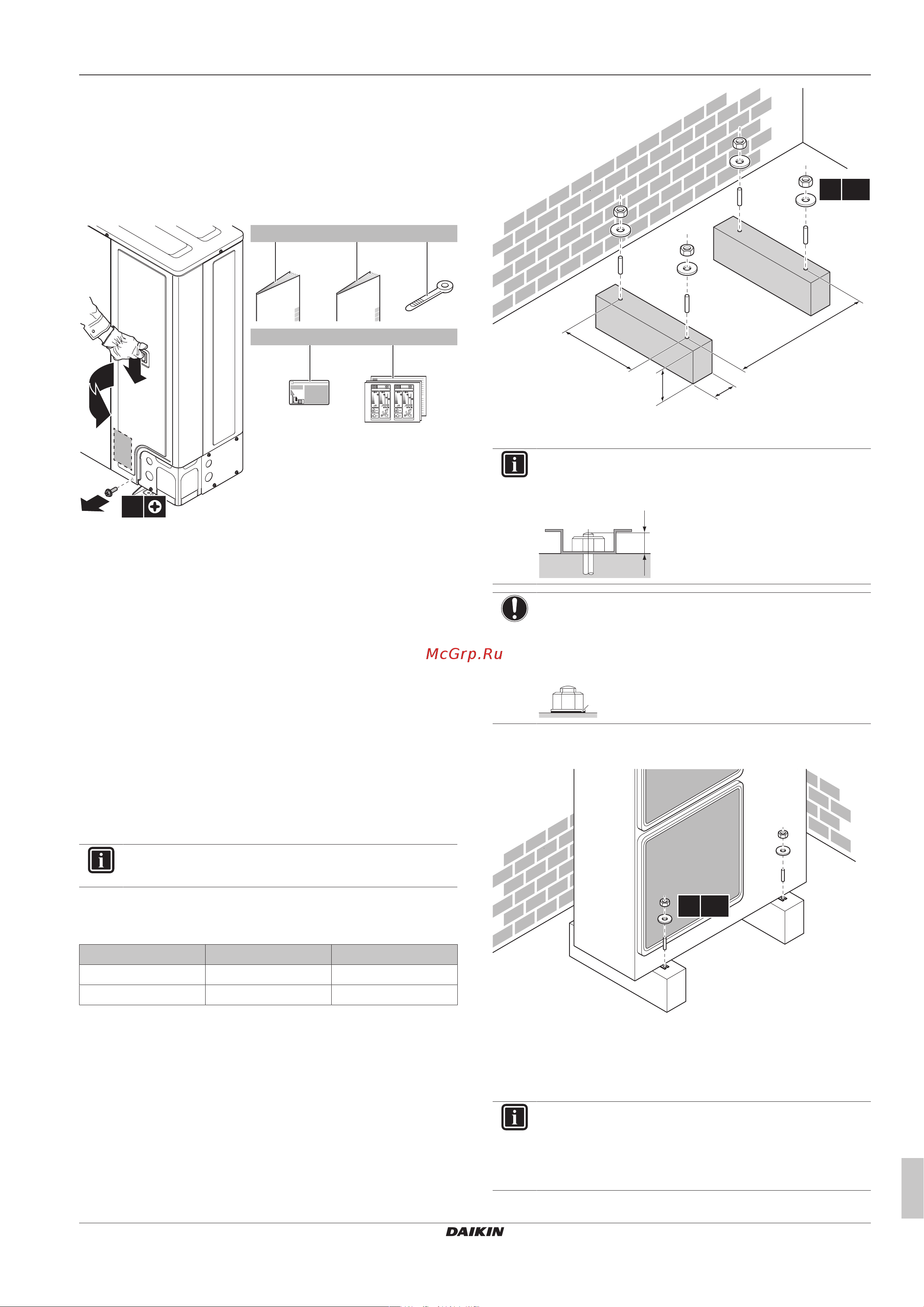

![Daikin RZQG125L9V1B [5/20] Требования к месту установки наружного блока](/views2/1769716/page5/bg5.png)
2 Информация о блоке
Руководство по монтажу
5
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит-система»
4P385521-1C – 2019.04
2 Информация о блоке
2.1 Наружный агрегат
2.1.1 Для снятия аксессуаров с наружного
агрегата
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
2
1×
3
1
1× 2×
1×
a
b c
1×
1×
d
e
a Общие правила техники безопасности
b Руководство по монтажу наружного блока
c Кабельная стяжка
d Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
e Маркировка энергоэффективности
3 Подготовка
3.1 Как подготовить место
установки
3.1.1 Требования к месту установки
наружного блока
Соблюдайте правила организации пространства. См. раздел
«Технические данные» и численные параметры на внутренней
стороне передней крышки.
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
Наружный блок рассчитан только на установку вне помещений и
на эксплуатацию при температуре окружающего воздуха в
пределах:
Модель Охлаждение Обогрев
RZQG –15~50°C –20~15,5°C
RZQSG –15~46°C –15~15,5°C
4 Монтаж
4.1 Монтаж наружного агрегата
4.1.1 Подготовка монтажной конструкции
Подготовьте 4 комплекта анкерных болтов, гаек и шайб
(приобретаются по месту установки), а именно:
(mm)
>150
620
350
(345-355)
4× M12
a
a Следите за тем, чтобы сливные отверстия в поддоне
блока не оказались перекрытыми.
ИНФОРМАЦИЯ
Рекомендуемая высота верхней выступающей части
болтов составляет 20мм.
20
ПРИМЕЧАНИЕ
Прикрепите наружный блок к монтажным болтам
гайками с полимерными шайбами (a). Если место
крепления останется без покрытия, металл может
быстро покрыться ржавчиной.
a
4.1.2 Установка наружного блока
4× M12
4.1.3 Обустройство дренажа
Убедитесь, что конденсационная вода удаляется надлежащим
образом.
ИНФОРМАЦИЯ
При необходимости можно установить комплект
дренажных заглушек (приобретается по месту
установки) во избежание просачивания дренажной
воды.
