3-14
25 35 50 60
25 35 50 60
Innen (ATXN)
Außen (ARXN)
Zusätzliche Befüllung [g/m]
20 20 20 20
Beispiel:
ATXN25 & ARXN25 mit 12m Rohrleitung, zusätzliche Rohrlänge ist 4,5m. Somit,
Zusätzliche Befüllung = 4,5[m] x 20[g/m]
= 90,0[g]
ON/OFF
Infrarot-Signalempfänger
Wurde über die Fernbedienung ein Infrarot-Signal gesendet,
so antwortet der Signalempfänger des Gerätes für im Haus wie
unten angegeben und bestätigt den Signalempfang.
Leuchtdiode für Kühlbetrieb / Wärmepumpe
Infrarot-Empfanger
Kühleinheit/Wärmepumpe
Nachstehende Tabelle enhält die einzelnen LED-
Funktionsanzeigen für Normalbetrieb und die verschiedenen
Störungsmeldungen.
Die LED Anzeigelampen befinden sich an der Mitte der
Klimaanlage Maßeinheit.
Die Wärmepumpe kann auf automatischen Betrieb „auto“
geschaltet werden, so daß sie zwecks Aufrechterhaltung der
vom Benutzer voreingestellten Raumtemperatur entweder auf
Kühl- oder Heizbetrieb schaltet.
Kühlen/Hitze
Timer (Zeiteinstellung)
Sleep (Schlummerfunktion)
EIN-/AUS-Schalter
Infrarot-Empfanger
BETRIEBSLEUCHTANZEIGE
AN auf AUS
AUS auf AN
Hinunterpumpen/
Kühlung
eingeschaltet
1 langer Piepston
2 kurze Piepstöne
Andere
1 kurze Piepstöne

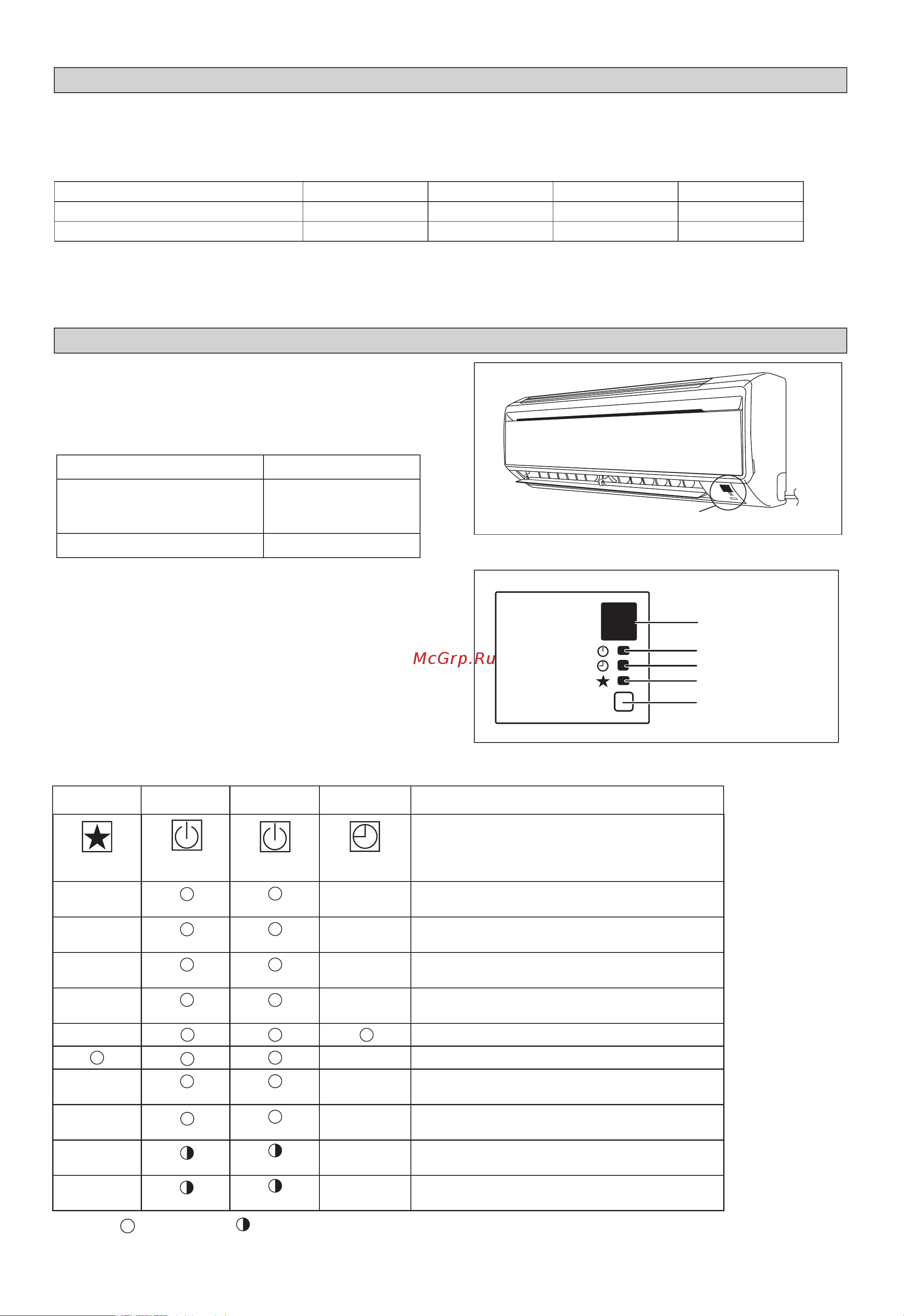

Leuchtdioden: Normalbetrieb und Störungssituationen des Kühlgeräts/Wärmepumpe
ZUSÄTZLICHE BEFÜLLUNG
Zusätzliches Auffüllen von Kühlmittel [g] pro zusätzlicher 1m Länge wie in der Tabelle angegeben.
Das Außenmontage-Gerät ist bereits werkseitig mit Kältemittel befüllt. Wenn die Rohrlänge ist weniger als 7,5m, dann
zusätzliche Gebühr nach dem Absaugen ist nicht erforderlich. Falls die Rohrleitung länger als 7,5m misst, muss zusätzliches
Kühlmittel gemäß den Angaben in der Tabelle aufgefüllt werden.
3 IM-5WMYJ-1113(2)DK SIESTA_DE.i14 14 1/8/15 2:04:14 PM
BLAU
ROT
ROT
BLAU
BLAU
BLAU
ROT
BLAU
MV/JX NV
Modell
GRÜN
ROT
ROT
GRÜN
GRÜN
GRÜN
ROT
GRÜN
Betrieb
Kühlmodus
Heiz-Modus
Automatik-Modus in Heizfunktion
Automatik-Modus in Kühlfunktion
Zeitschalter an
Schlafmodul an
Ventilatormodus eingeschaltet
Trocknungsmodus eingeschaltet
Enteisung
Gerätefehler
(GRÜN/ROT)
EIN
Blinkend
KÜHLEN SIE AB/HITZE
(BLAU/ROT)
KÜHLEN SIE AB/HITZE
