Daikin ATXN25NV1B [93/156] Diş hatlar ve ebatlar
![Daikin ATXN25NV1B [93/156] Diş hatlar ve ebatlar](/views2/1770828/page93/bg5d.png)
6-1
Orijinal talimatların çevirisi
Türkçe
İç Mekan Ünitesi [ATXN]
A
B
ÖNDEN GÖRÜNÜM
ÜSTTEN GÖRÜNÜM
C
YANDAN GÖRÜNÜM
H
I
B
ISARETI BORU TESISATININ YÖNÜNÜ GÖSTERIR
ARKA ARKA
SOL
ALT ALT
ÖN IZGARA SABİT VİDALAR
(İÇERDE)
HAVALANDIRMA
SINYAL ALICI
İÇ ÜNİTE AÇMA/
KAPAMA ANAHTARI
ODA SICAKLIGI TERMISTÖRÜ
(IÇERDE)
BEYAN ETİKETİ
TOPRAK
UÇLU
BAĞLANTI
KUTUSU
F
E
J
G
G
L
D
B
K
M
A
Gaz borusu sonu
KURULUM LEVHASI 25/35
Sıvı borusu sonu
Duvardaki delik
çapı Ø 65mm
Tüm boyutlar mm olarak verilmiştir
Tahliye hortumu
konumu
F

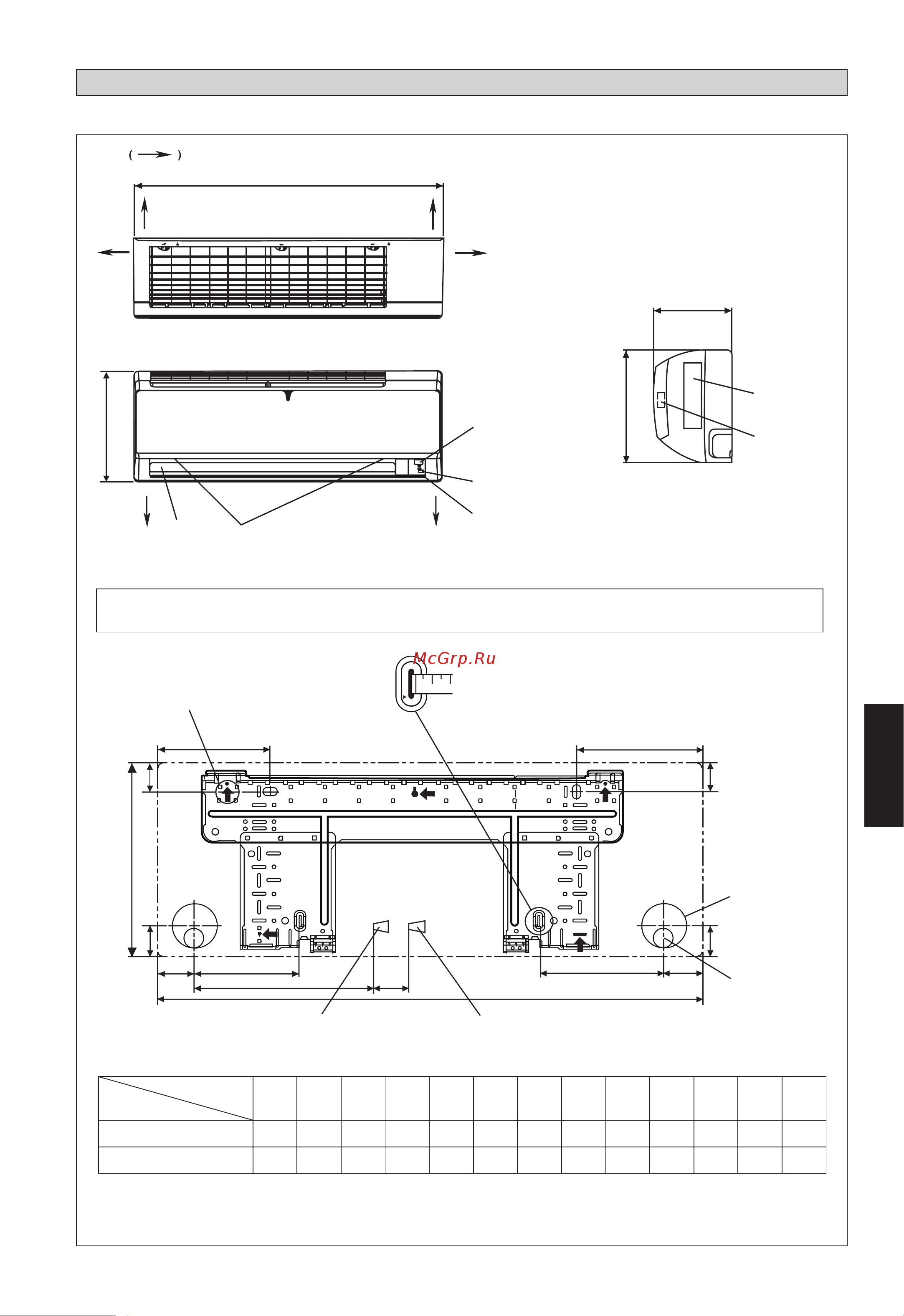

DIŞ HATLAR VE EBATLAR
© Tavsiye edilen montaj plakası alı koyma noktaları
(tümünde 5 nokta)
Şerit metreyi gösterildiği gibi kullanın.
Şerit metrenin sonunu ‘da
f
konumlandırın
SAĞ
NOT: LÜTFEN TABANLI GERÇEK YÜKLEME PLAKASI TASARIM BIRIMI 25/35 MONTAJ PLAKASI BOYUT REFERANS bkz. SAYFA 1 &2.
Boyutlar
Modeller
A B C D E F G H I J K L M
25/35 MV
800 288 212 166 184 42 46 55 56 154 182 263 52
25/35 NV
859 288 209 166 184 42 46 55 56 154 182 263 52
6 IM-5WMYJ-1113(2)DK SIESTA_TR.i1 1 1/8/15 2:10:46 PM
