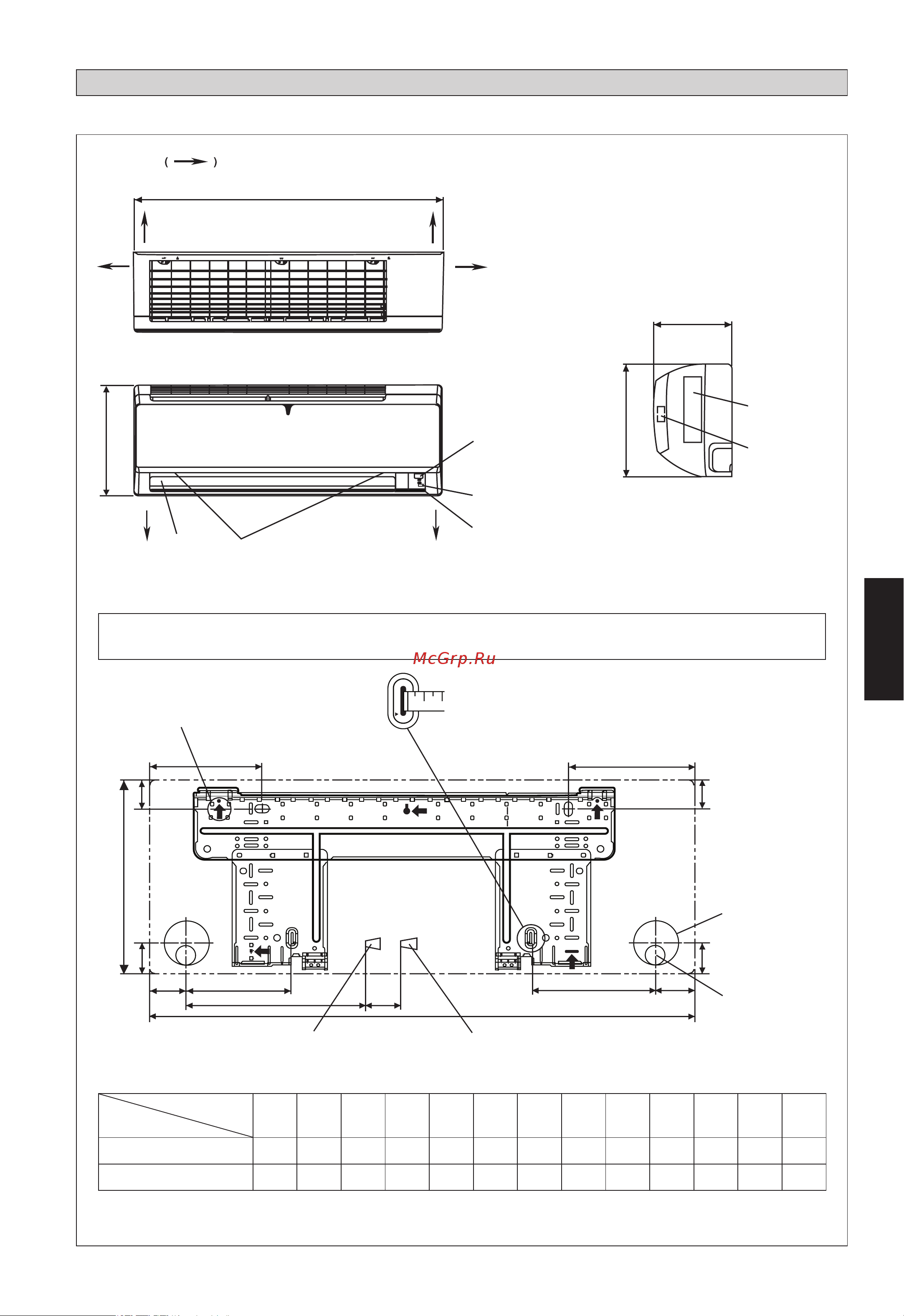

CONTOUR ET DIMENSIONS
REMARQUE : veuillez BASÉ SUR INSTALLATION réelle CONCEPTION DE LA PLAQUE DE L'UNITÉ DE PLAQUE
D'INSTALLATION 25/35 RÉFÉRENCE DE DIMENSION À LA PAGE 1 &2.
PLAQUE D’INSTALLATION 25/35
Unité Intérieure [ATXN]
A
B
VUE DE DEVANT
VUE DE DESSUS
C
VUE LATÉRALE
H
I
B
LA MARQUE INDIQUE LA DIRECTION DES TUYAUX
ARRIÈRE ARRIÈRE
DROITE
GAUCHE
BAS
BAS
VIS FIXES DE LA GRILLE AVANT
(INTÉRIEUR)
VOLET
SIGNAL DE
RÉCEPTION
UNITÉ INTÉRIEURE
INTERRUPTEUR DE
SUR/ARRÊT
THERMISTOR DE TEMPÉRATURE DE
LA PIÈCE (INTÉRIEUR)
PLAQUE
D’IDENTIFICATION
RÉPARTITEUR
AVEC BORNE
DE MISE À LA
TERRE
F
E
J
G
G
L
D
B
K
M
A
Extrémité du tuyau de gazExtrémité du tuyau de liquide
Trou percé dans le
mur à Ø 65mm
Toutes les dimensions sont données en mm
Position du tuyau
d’évacuation
F
©
Points de fixation de la plaque de montage
recommandés (5 points en tout)
Utilisez un mètre à ruban comme indiqué.
Placez l’extrémité du mètre à ruban sur
f
Dimension
Modèle
A B C D E F G H I J K L M
25/35 MV
800 288 212 166 184 42 46 55 56 154 182 263 52
25/35 NV
859 288 209 166 184 42 46 55 56 154 182 263 52
