10 15
При необходимости повторите выше перечисленные на-
стройки пока не получите желаемого результата.
При перпендикулярном положении пильного диска 17
относительно рабочего стола 18 (Рис.2а) указатели угла
наклона 39 (Рис.2в) должны указывать на «0
0
» по шкале
38 (Рис.2в). Если это не так, ослабьте винты указателей
39 (Рис.2в) и подкорректируйте показания указателей на
«0
0
», затем затяните их винты.
11.5. Регулировка угла наклона 45
0
Ослабьте фиксатор 26 (Рис.2б) и наклоните пильный диск
17 (Рис.2а) до упора влево (см.п.11.3).
При этом, пильный диск 17 должен наклониться относи-
тельно рабочего стола 18 (Рис.2а) на 45
0
.
Проверьте это с помощь угломера или шаблона (не ком-
плектуется).
Если угол наклона не соответствует 45
0
, то установите
его:
- Плавно наклоните пильный диск 17 (Рис.2а) немного
вправо (см.п.11.3).;
- Поверните винт 42 (Рис.4) по часовой или против часо-
вой стрелке в зависимости от регулировки;
- Наклоните пильный диск 17 (Рис.2а) до упора влево;
- Проверьте угол наклона пильного диска 17 относитель-
но рабочего стола 18 (Рис.2а).
При необходимости повторите выше перечисленные на-
стройки пока не получите желаемого результата.
При угле наклона пильного диска 17 относительно ра-
бочего стола 18 (Рис.2а) - 45
0
указатели угла наклона 39
(Рис.2в) должны указывать на «45
0
» по шкале 38 (Рис.2в).
Если это не так, ослабьте винты указателей 39 (Рис.2в) и
подкорректируйте показания указателей на «45
0
», затем
затяните их винты.
11.6.Установка угла поворота рабочего стола (Рис.2а)
Угол поворота рабочего стола 18 (как вправо, так и влево)
устанавливается перемещением ручки 22 при нажатом
рычаге 21 и контролируется с помощью указателя 20 по
шкале 19.
Рычаг 21 в отжатом состоянии позволяет фиксировать
угол поворота рабочего стола 18 в значениях 0
0
;15
0
,22.5
0
,30
0
,31.6
0
,45
0
– влево и 15
0
,22.5
0
,30
0
,31.6
0
,45
0
,60
0
– впра-
во.
Любой выбранный угол поворота рабочего стола 18 мо-
жет быть зафиксирован нажатием фиксатора 23 вниз и
освобожден переведением фиксатора 23 вверх.
11.7. Регулировка фронтального упора
Установите пильный диск 17 перпендикулярно относи-
тельно рабочего стола 18 (Рис.2а) (см.п.11.4).
Переведите пильный диск 17 (Рис.2а) в нижнее положе-
ние. Для этого опустите до упора вниз ручку 14, удержи-
вая в нажатом состоянии рычаг 13 (Рис.2а). Зафиксируй-
те нижнее положение стопором 36 (Рис.2в). Убедитесь в
том, что рабочий стол 18 (Рис.2а) находится в положении
‘’0
0
’’ (см.п.11.6.).
Поместите угольник (не комплектуется) между фронталь-
ным упором 5 и пильным диском 17 (Рис.5).
Ослабьте три винта крепления 43 (два с правой и один
с левой стороны от пильного диска) фронтального упо-
ра 5 (Рис.6). Отрегулируйте фронтальный упор 5 таким
образом, чтобы он и пильный диск 17 всей плоскостью
касались угольника (Рис.5). Затяните винты крепления 43
фронтального упора 5 (Рис.6).
Ослабьте винт 44 и отрегулируйте показание указателя
20 строго на «0
0
» по шкале 19, затем аккуратно затяните
винт 44 (Рис.7), не сбив регулировку.
11.8. Регулировка нижнего положения пильного диска

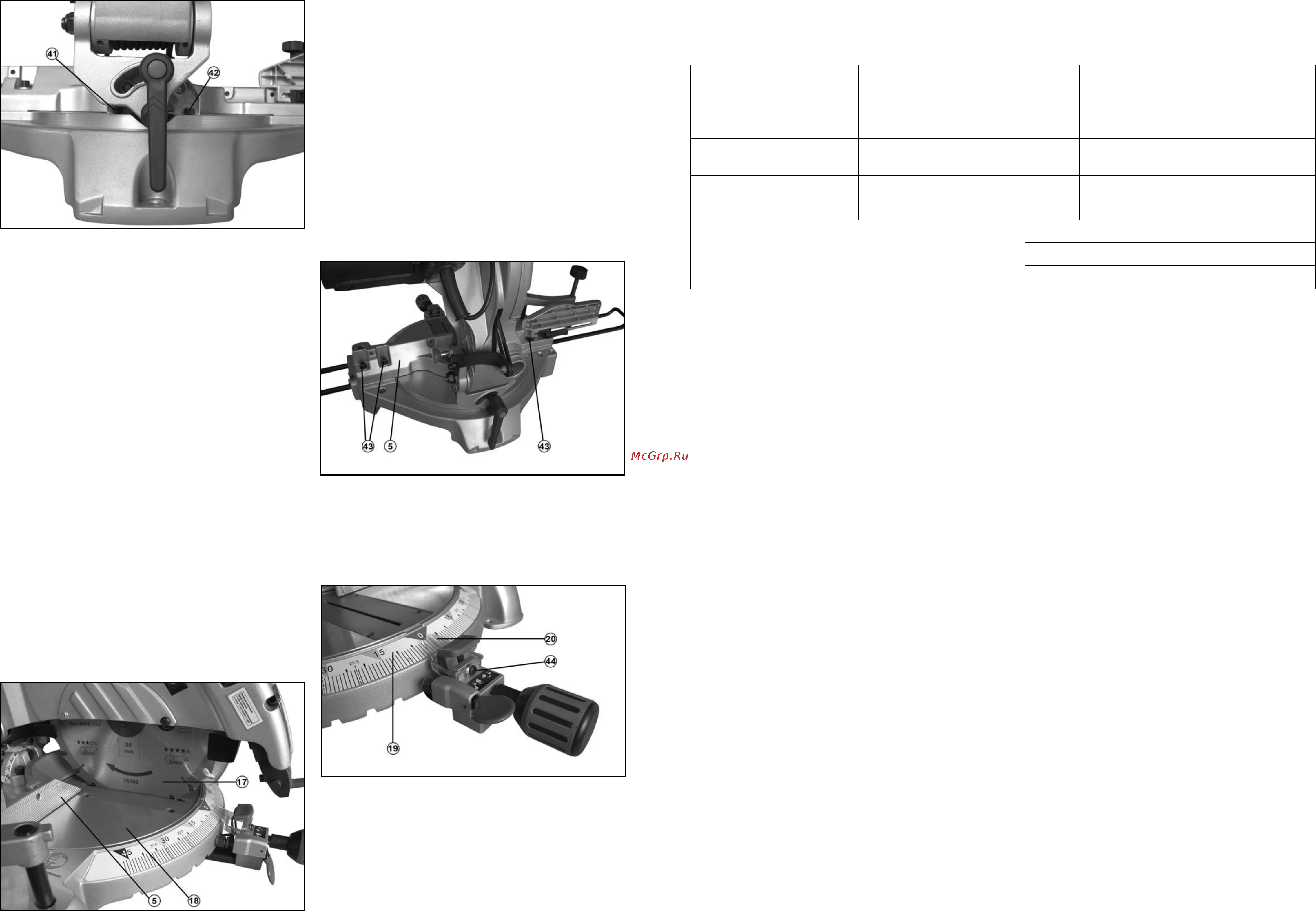

Рис. 4
Рис. 5
Рис. 6
Рис. 7
15. РЕКОМЕНДУЕМЫЕ ПИЛЬНЫЕ ДИСКИ «АТАКА» С ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ
Пильные диски изготовлены из высококачественной стали, что обеспечивает их долгий ресурс и высокое качес-
тво пиления. Пильные диски предназначены для пиления твердых и мягких
пород древесины, ДСП, пластиков,
ламината и алюминиевых профилей (см. приведенную ниже таблицу).
Код
Внешний
диаметр (мм)
Внутренняя
посадка (мм)
Число
зубьев (Z)
Форма
зуба
Применение
7405 250 30 40 К
Черновое пиление древесины мягких и
твердых пород
12820 255 30 32 К
Черновое пиление древесины мягких и
твердых пород
7460 255 30
100
ТП
Пиление алюминиевых профилей,
пластика, MDF, различных плит, в том
числе, с покрытием
Форма зуба
косой переменный К
трапециевидный Т
плоский П
штамп
штамп магазина
подпись
подпись продавца
16. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Торцово-усовочная пила модели “КОРВЕТ Эксперт 2-254” соответствует требованиям ТУ-4833-016-44744687-2006,
ГОСТ Р МЭК 1029-1-94, ГОСТ Р МЭК 1029-2-9-99, обеспечивающим безопасность жизни, здоровья потребителей и
охрану окружающей среды и признана годной к эксплуатации.
Дата изготовления ”____”_____________ 200 г. ОТК _________________
Дата продажи “____”_____________ 200 г. _____________________
17. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу пилы
модели «Корвет» при соблюдении условий хранения,
правильности монтажа, соблюдении правил эксплу-
атации и обслуживания, указанных в руководстве по
эксплуатации.
Гарантийный срок – 12 месяцев с дня продажи через
розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется только на производствен-
ные дефекты, выявленные в процессе эксплуатации
пилы в период гарантийного срока. В случае наруше-
ния работоспособности пилы в течение гарантийного
срока владелец имеет право на ее бесплатный ре-
монт.
В гарантийный ремонт принимается пила при
обязательном наличии правильно и полностью
оформленного и заполненного гарантийного талона
установленного образца на представленную для ре-
монта пилу с штампом торговой организации и подпи-
сью покупателя.
В гарантийном ремонте может быть отказано:
1.При отсутствии гарантийного талона.
2.При нарушении пломб, наличии следов разборки на
корпусе, шлицах винтов, болтов, гаек и прочих следов
разборки или попытки разборки пилы.
3.Если неисправность пилы стала следствием на-
рушения условий хранения, попадания внутрь пос-
торонних предметов, жидкостей, нарушения условий
эксплуатации (эксплуатация без необходимых насадок
и приспособлений, эксплуатация не предназначенным
режущим инструментом, насадками, дополнительны-
ми приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одно-
временный выход из строя ротора и статора, обеих
обмоток статора).
5. При механическом повреждении сетевого шнура
или штепселя.
6. При механическом повреждении корпуса и его де-
талей.
Гарантия не распространяется на:
- сменные принадлежности (аксессуары и оснастка),
например: пилки, пильные диски, пильные ленты, от-
резные диски, ножи, сверла, элементы их крепления,
патроны сверлильные, цанги, буры, подошвы шлифо-
вальных и ленточных машин, фильтры и т.п.;
- быстроизнашивающиеся детали, если на них при-
сутствуют следы эксплуатации, например: угольные
щетки, приводные ремни, сальники, защитные кожухи,
направляющие и протяжные ролики, цепи приводные,
резиновые уплотнения и т.п. Замена их в течение га-
рантийного срока является платной услугой;
- шнуры питания, в случае повреждения изоляции,
подлежат обязательной замене без согласия владель-
ца (услуга платная);
- расходные материалы, например: лента шлифоваль-
ная, заточные, отрезные и шлифовальные круги и т.п.
Предметом гарантии не является неполная комплек-
тация пилы, которая могла быть выявлена при прода-
же. Претензии от третьих лиц не принимаются.
Пила в ремонт должна сдаваться чистой, в комплек-
те с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной рабо-
ты пилы, например: падение оборотов, изменение
шума, появление постороннего запаха, дыма, виб-
рации, стука, повышенной искры на коллекторе –
