14 11

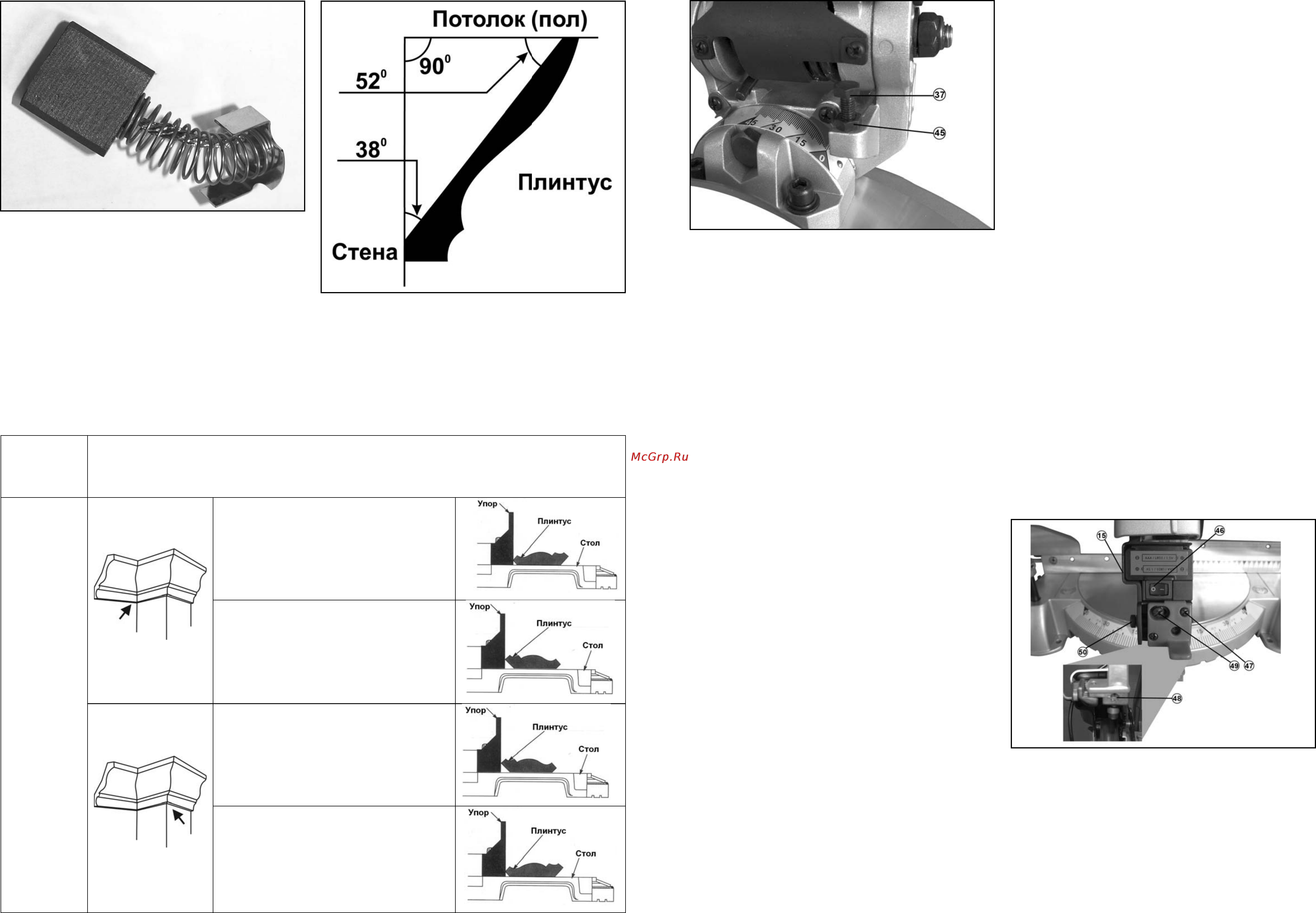

тусов верхний задний угол составляет 52°, а нижний

задний угол составляет 38°, как показано на Рис.20.

Помните, что углы плинтусов очень точные, и их трудно

устанавливать, так как легко может произойти смеще-

ние. После всех регулировок пилы рекомендуется про-

изводить пробное пиление. Кроме того, большинство

стен в помещениях не имеют углов точно

90°, следо-

вательно, необходима точная подстройка регулировок

Вашей пилы. Для пиления плинтусов и получения вне-

шнего или внутреннего прямого угла (90°) установите

плинтус, прижав плашмя его широкую заднюю поверх-

ность к поворотному столу и придвинув к упору. Угол

поворота стола следует установить на 31.6° влево или

вправо, в зависимости от установки плинтуса, а угол

наклона пильного диска на 33.9° влево.

Изучив приведенную ниже таблицу, Вы можете на-

строить Вашу пилу на пиление потолочных плинтусов

с углами 52° и 38° (см. Рис.12.). Пиление напольного

плинтуса (с такими же параметрами углов) произво-

дится по аналогии с потолочным, учитывая его ниж-

нее положении. Для пиления плинтусов с другими па-

раметрами углов (не соответствующими рисунку 12)

рекомендуем изучить соответствующую справочную

или учебную литературу.

УГОЛ

НАКЛОНА

ПИЛЬНОГО

ДИСКА

ТИП ПИЛЕНИЯ

33.9°

влево

внутренний угол

Левая сторона, внутренний угол

1. Верхний край плинтуса прижат к упору

2. Угол поворота стола 31.6° вправо

3. После пиления использовать левую часть

разрезанной заготовки

Правая сторона, внутренний угол

1. Нижний край плинтуса прижат к упору

2. Угол поворота стола 31.6° влево

3. После пиления использовать левую часть

разрезанной заготовки

внешний угол

Левая сторона, внешний угол

1. Нижний край плинтуса прижат к упору

2. Угол поворота стола 31.6° влево

3. После пиления использовать праву часть

разрезанной заготовки

Правая сторона, внешний угол

1. Верхний край плинтуса прижат к упору

2. Угол поворота стола 31.6° вправо

3. После пиления использовать правую

часть разрезанной заготовки

Рис. 11

Рис. 12

Максимально возможное опускание пильного диска 17

к рабочему столу 18 (Рис.2а) ограничивается головкой

винта 37 (Рис.8). При необходимости ослабьте контр гай-

ку 45 винта 37, затем вращением винта 37 (Рис.8) отре-

гулируйте максимально возможное опускание пильного

диска 17 (Рис.2а). После достижения необходимой ре-

гулировки аккуратно затяните контр гайку 45 (Рис.8), не

сбив регулировку.

11.9.Регулировка удлинителя фронтального упора

(Рис.2а,2б)

Для некоторых операций, например, для пиления про-

фильных заготовок, плинтуса, в конструкции пилы предус-

мотрен удлинитель фронтального упора 6 с левой сто-

роны пилы. Удлинитель 6 заметно увеличивает опорную

часть фронтального упора 5. Вы можете перемещать уд-

линитель 6 вдоль фронтального упора 5, предварительно

разблокировав фиксатор 24 . Устанавливайте удлинитель

6 так, чтобы пильный диск 17 в нижнем положении его не

касался. Недопускайте контакта пильного диска 17 с уд-

линителем 6, особенно при максимальном значении угла

поворота рабочего стола 18 (в сторону удлинителя 6) и

наклона пильного диска 17. Зафиксируйте положения уд-

линителя 6 фиксатором 24.

11.10. Регулировка торцевого упора (Рис.2в)

При пилении заготовок в определенный размер рекомен-

дуем использовать упор 40, который свободно перемеща-

ется по удлинителю 3, Ослабьте винт 41 и переместите

торцевой упор 40 по удлинителю 3 в нужное положение,

и зафиксируйте винт 41.

Опираясь торцом заготовки в упор 40, Вы сможете рас-

пиливать заготовку на части одинаковой длины без до-

полнительной разметки.

11.11. Установка и крепление обрабатываемой заго-

товки (Рис.2а,2б,2в)

Для жесткого удержания заготовки всегда пользуйтесь

струбциной 30. Для установки струбцины 30 имеются

гнезда 2 (с правой и левой стороны пилы). Вставьте ось

32 струбцины 30 в одно из гнезд 2. Установите струбцину

30 в соответствии с размером и формой заготовки .

Установите заготовку в выбранном для пиления поло-

жении на рабочем столе 18 и закрепите ее струбциной

30, затягивая винт 29. Заготовку необходимо всегда при-

жимать к фронтальному упору 5. Надломившуюся или

изогнутую заготовку, которую невозможно надежно удер-

живать, использовать нельзя, поскольку она может стать

причиной несчастного случая или поломки пилы. Струб-

цина 30 может быть установлена как слева, так и справа

от пильного диска 17.

ПРЕДУПРЕЖДЕНИЕ: Всегда очень важно прочно и пра-

вильно закрепить заготовку струбциной 30. Отсутствие

жесткой фиксации заготовки при пилении может быть

причиной повреждения пилы и/или порчи заготовки. РЕ-

ЗУЛЬТАТОМ ЭТОГО ТАКЖЕ МОГУТ БЫТЬ СОБСТВЕН-

НЫЕ ТРАВМЫ.

ВНИМАНИЕ: Убедитесь в том, что подвижные части пилы

(особенно пильный диск 17 и кожух 16 не будут

касать-

ся струбцины 30 при опускании ручки 14 вниз до отказа.

Если же все-таки это происходит, струбцину 30, возмож-

но, следует перенести на другую сторону пилы.

11.12. Регулировка положения луча лазерного указа-

теля (Рис.2а,9)

При выполнении пиления с использованием луча лазер-

ного указателя 15 необходимо, разблокируйте фиксатор

12 и выдвиньте вперед лазерный указатель 15. Затем

заблокировать фиксатор 12.

Выключатель 46 лазерного указателя 15 установите в

положение «I» - на линии предполагаемого пиления по-

явится красный световой луч. Если Вы хотите отключить

лазерный указатель 15, то выключатель 46 лазерного

указателя 15 установите в положение «0».

После совмещения разметки на заготовке с лучом лазер-

ного указателя 15 и закрепления заготовки, выключатель

46 установите в положение «0». Лазерный указатель 15

переместите и закрепите в первоначальном положении,

заблокировав фиксатор 12.

Луч указателя 15 можно установить по центру пиления

или по правому/левому краю пиления.

Все регулировки положения луча выполняются в рабо-

чем и зафиксированном положении лазерного указателя

15 (заблокируйте фиксатор 12) .

Произведите пробное пиление. Не снимая распиленную

заготовку, произведите регулировку положения луча ла-

зерного указателя (15). Ослабьте винт 49. Поворотом

регулировочного винта 48 произведите позициониро-

вание луча, показывающего правый/левый край пиле-

ния. Более точная регулировка производится вращением

регулировочного винта 50. Если необходимо, вращением

винта 47 отрегулируйте параллельность лазерного луча

относительно линии пиления.

Аккуратно зафиксируйте регулировки винтом 49.

Внимание: Не допускайте попадания прямого светового

луча в глаза людей и животных: это может нанести непоп-

равимый вред глазам.

12. ОСНОВНЫЕ ОПЕРАЦИИ

ПРЕДУПРЕЖДЕНИЕ: Не подключайте пилу к сети пита-

Рис. 8

Рис. 9
