12 13
ния до тех пор, пока внимательно не ознакомитесь с из-
ложенными в «Руководстве» рекомендациями и поэтапно
не пройдете все пункты настройки и регулировки пилы.
12.1. Поперечное и косое пиление (Рис.2а,2б,2в)
Пила позволяет производить поперечное пиление заго-
товки (перпендикулярно к фронтальному упору 5) и косое
пиление до 45
0
влево и вправо.
Для выполнения поперечного пиления необходимо уста-
новить рабочий стол 18 в положение «0
0
» (см.п. 11.6).
Для выполнения косого пиления необходимо повернуть
рабочий стол 18 до нужного угла (см.п.11.6).
Убедитесь в том, что пила правильно собрана и готова
к работе. Зажмите заготовку струбциной 30 (см.п.11.11).
Угол наклона пильного диска 17 должен составлять 0
0
(см.п.11.3).
Подключите вилку шнура питания 7 к источнику электри-
ческого тока (к розетке).
Нажмите курок выключателя 28 и рычаг 13, чтобы опус-
тить пильный диск 17 вниз. Дождитесь, пока пильный
диск 17 наберет максимальную скорость вращения. При-
лагая усилие в плоскости вращения пильного диска 17,
медленно и плавно нажимайте на ручку 14, опустите ее
до нижнего положения. После окончания пиления выклю-
чите пилу, отпустив курок выключателя 28 и дождитесь
ПОЛНОЙ ОСТАНОВКИ ПИЛЬНОГО ДИСКА 17 перед тем
как вернуть его в верхнее положение.
ВНИМАНИЕ: В процессе пиления может случиться,
что отпиленный кусок остановится напротив боко-
вой поверхности пильного диска 17. Если пильный
диск 17 поднимать в то время, пока он вращается, то
этот кусок может зацепиться за зубья пильного дис-
ка 17, что приведет к его выбрасыванию с большой
скоростью. Это очень опасно. Поэтому пильный диск
17 должен подниматься только после его полной ос-
тановки.
12.2.Наклонное пиление (Рис.2а,2б,2в)
Пила позволяет производить наклонное пиление заготов-
ки под углами до 45
0
влево.
Угол наклона пильного диска 17 и влево устанавливается
за рукоятку 14 и контролируется по шкале 38 с помощью
указателей 39. Наклонное положение пильного диска 17
фиксируется фиксатором 26.
Убедитесь в том, что пила правильно собрана и готова
к работе. Зажмите заготовку струбциной 30 (см.п.11.11).
Угол поворота рабочего стола 18 должен составлять 0
0
(см.п.11.6).
Подключите вилку шнура питания 7 к источнику электри-
ческого тока (к розетке).
Нажмите курок выключателя 28 и рычаг 13, чтобы опус-
тить пильный диск 17 вниз. Дождитесь, пока пильный
диск 17 наберет максимальную скорость вращения. При-
лагая усилие в плоскости вращения пильного диска 17,
медленно и плавно нажимайте на ручку 14, опустите ее
до нижнего положения. После окончания пиления выклю-
чите пилу, отпустив курок выключателя 28 и дождитесь
ПОЛНОЙ ОСТАНОВКИ ПИЛЬНОГО ДИСКА 17 перед тем
как вернуть его в верхнее положение.
12.3.Комбинированное пиление
Комбинированное пиление - это процесс, при котором пи-
ление происходит одновременно под косым и наклонным
углами. Комбинированное пиление может осуществлять-
ся под наклонными углами 0
0
-45
0
влево и косыми углами
0
0
-45
0
влево или вправо.
ВНИМАНИЕ! При выполнении любого пиления не за-
бывайте фиксировать пилу в заданных углах фик-
сатором угла наклона 26 и фиксатором поворотного
стола 23 (Рис.2а,2б).
12.4.Пиление алюминиевого профиля (Рис.2а)
При пилении алюминиевого профиля используйте дере-
вянные бруски и вставки для исключения деформации
профиля. Для уменьшения прилипания алюминиевых
стружек к пильному диску 17 при работе с алюминиевым
профилем применяйте смазку (натрите воском неподвиж-
ный пильный диск 17 при отключенной пиле от источника
электрического тока).
ВНИМАНИЕ: Не пытайтесь пилить массивные, круг-
лые или гнутые заготовки на этой пиле: она не пред-
назначена для этого.
13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Не приступайте к техническому
обслужи-
ванию пилы пока не убедитесь, что пила отключена
от источника электрического тока (вилка шнура пита-
ния 7 (Рис.2а) отсоединена от питающей розетки).
В процессе эксплуатации пилы периодически прове-
ряйте её регулировки. Со временем могут потребо-
ваться дополнительные или повторные регулировки
(см. раздел 11).
13.1.Общее регламентное обслуживание
Периодически удаляйте с пилы пыль и опилки вето-
шью; не допускайте загрязнения пилы.
Содержите в чистоте электродвигатель 34 (Рис.2в).
Следите за наполнением пылесборника 8 (Рис.2а)
(см.п.11.2).

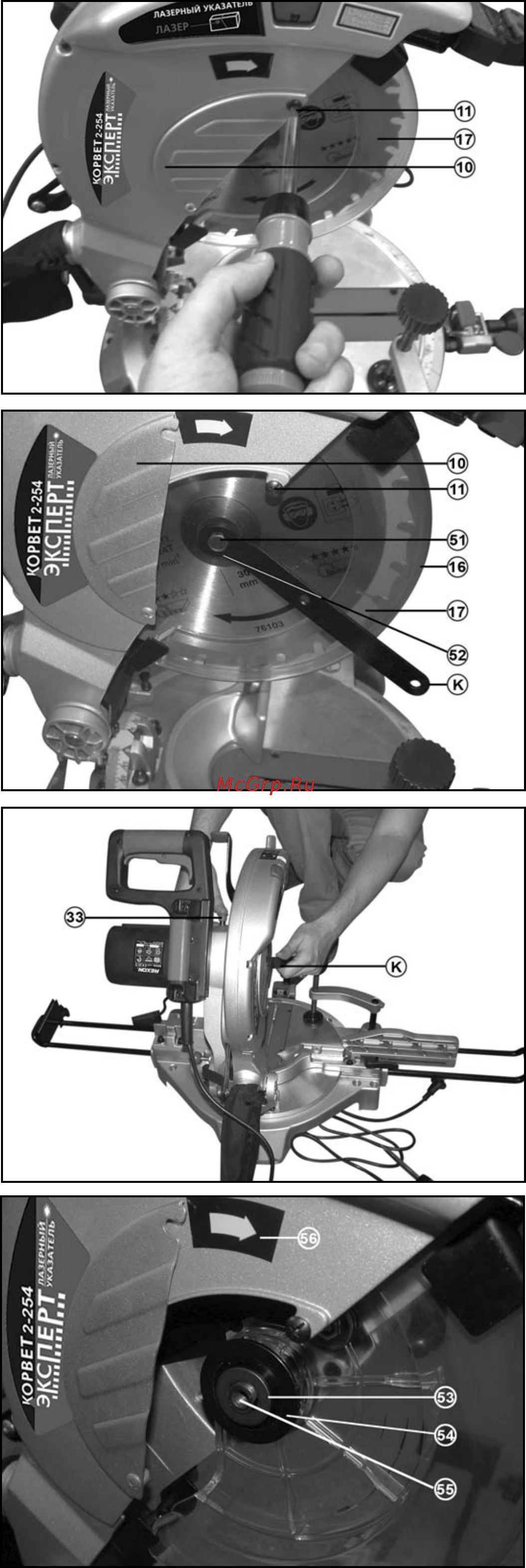

13.2.Замена пильного диска (Рис.10а - 10д)
При пилении заготовок с затупленными режущими
кромками пильного диска 17 возникает повышенная
нагрузка на двигатель и передаточный механизм пилы,
а также ухудшается качество распиленной поверхнос-
ти. Пиление пильным диском 17, имеющим механи-
ческие повреждения или трещины, может привести к
травмам или поломке пилы. Периодически проверяй-
те пильный диск 17 и своевременно заменяйте его.
Перед установкой нового пильного диска 17 необхо-
димо проверить его целостность и соответствие тех-
ническим характеристикам для данного типа пилы.
Помните, что
твердосплавные напайки на зубьях
пильного диска 17 весьма хрупки: крайне вниматель-
но обращайтесь с пильным диском 17, избегая уда-
ров по напайкам, падений.
Перед установкой пильного диска 17 внимательно
осмотрите его. На нем не должно быть трещин, ско-
лов.
Помните, что при работе не следует стоять в плоскос-
ти вращения пильного диска 17.
Снятие пильного диска 17 производите в следующей
последовательности:
- Убедитесь что пила отключена от источника элект-
рического тока.
- Установите и зафиксируйте угол наклона пильного
диска 17 – «0
0
» (см.п. 11.3);
- Зафиксируйте угол поворота рабочего стола на от-
метке «0
0
» (см.п. 11.6);
- Ослабьте винт 11.
- Поднимите крышку 10 как показано на рисунке 10б.
- Нажмите кнопку 33 (Рис.10в) блокировки вращения
пильного диска 17 и, удерживая её, медленно прово-
рачивайте пильный диск 17, пока его вращение не за-
блокируется.
- Удерживая кнопку 33, открутите ключом К (по часо-
вой стрелке) болт крепления 51 и извлеките его.
- Снимите
внешний фланец 52.
- Аккуратно снимите пильный диск 17(Рис.10б) с коль-
ца 53 (Рис.10г).
- Снимите кольцо 53 и внутренний фланец 54 со шпин-
деля 55 , проверьте их на наличие сколов или повреж-
дений.
Запрещается эксплуатация пилы с поврежденными
или изношенными фланцами 52,54,кольцом 53, или
болтом крепления 51.
Установка пильного диска 17 происходит в следующей
последовательности:
- На
шпиндель 55 установите внутренний фланец 54 и
кольцо 53 (Рис.10д).
- На кольцо 53 установите пильный диск 17 так, чтобы
направление вращение шпинделя 55 (указанно стрел-
кой 56 (Рис.10г) на кожухе пилы) совпадало со стрел-
ками, нанесенными на пильном диске 17.
- Установите внешний фланец 52.
- Удерживая кнопку 33 (Рис.10в), установите и надеж-
но затяните ключом К болт 51 (Рис.10б) (против часо-
вой стрелки).
- Опустите крышку 10 и закрепите ее винтом 11
(Рис.10а).
- Проверьте правильность работы защитного кожуха
16 (Рис.10б).
13.3.Замена элементов питания лазерного указателя
Если лазерный указатель 15 (Рис.2а) не работает, то
вероятнее всего из строя вышли элементы питания И
(Рис.1).
При выходе из строя элементов питания лазерного
указателя 15 (Рис.2а):
- Разблокируйте фиксатор 12 и выдвиньте вперед ла-
зерный указатель 15;
- Из специального отсека лазерного указателя 15
(Рис.2а) извлеките два элемента питания И (Рис.1) и
на их места поставьте аналогичные новые.
-Закройте специальный отсек лазерного указателя 15
(Рис.2а);
-Проверьте работу лазерного указателя 15 (Рис.2а)
(см.п. 11.12).
13.4.Осмотр и замена угольных щеток
Заменяйте угольные щетки (Рис.11), когда они изно-
шены до 4,8 мм их длины. Щетки необходимо менять
парами. Замену щеток (Рис.11) для безопасной и на-
дежной работы пилы необходимо проводить специа-
листу. Для замены щеток необходимо выкрутить две
крышки 35 щеткодержателей с обеих сторон на кор-
пусе электродвигателя 34 (Рис.2в), извлечь старые
щетки (Рис.11), на их место поставить новые и зафик-
сировать их положение, закрутив крышки 35 (Рис.2в).
Помните, что ремонт пилы должен проводиться в ус-
ловиях сервисных центров с использованием только
оригинальных запасных частей и расходных матери-
алов.
14. РЕКОМЕНДУЕМЫЕ ПРИЕМЫ РАБОТЫ
14.1. Пиление плинтуса
На Вашей торцово-усовочной пиле предусмотрены
фиксированные положения для выполнения торцево-
го пиления плинтуса с внешним или внутренним уг-
лом.
Две поверхности заготовки плинтуса, которые при-
крепляются к потолку (полу) и стене, при соединении
образуют угол 90°. У большинства потолочных плин-
Рис. 10а
Рис. 10б
Рис. 10б
Рис. 10в
Рис. 10г
