StarLine B62 Dialog
20
Подключение световой сигнализации
В автомобилях, у которых в штатном электрооборудовании автомобиля
для указателей поворота используются только два провода, возможно
прямое подключение выходов автосигнализации:
Зелено-черный провод 16-ти контактного разъема «X3» подключите к
лампам указателей поворота (один борт). Максимальный ток нагрузки
7,5 А.
Зелено-желтый провод 16-ти контактного разъема «X3» подключите к
лампам указателей поворота (другой борт). Максимальный ток нагрузки
7,5 А.

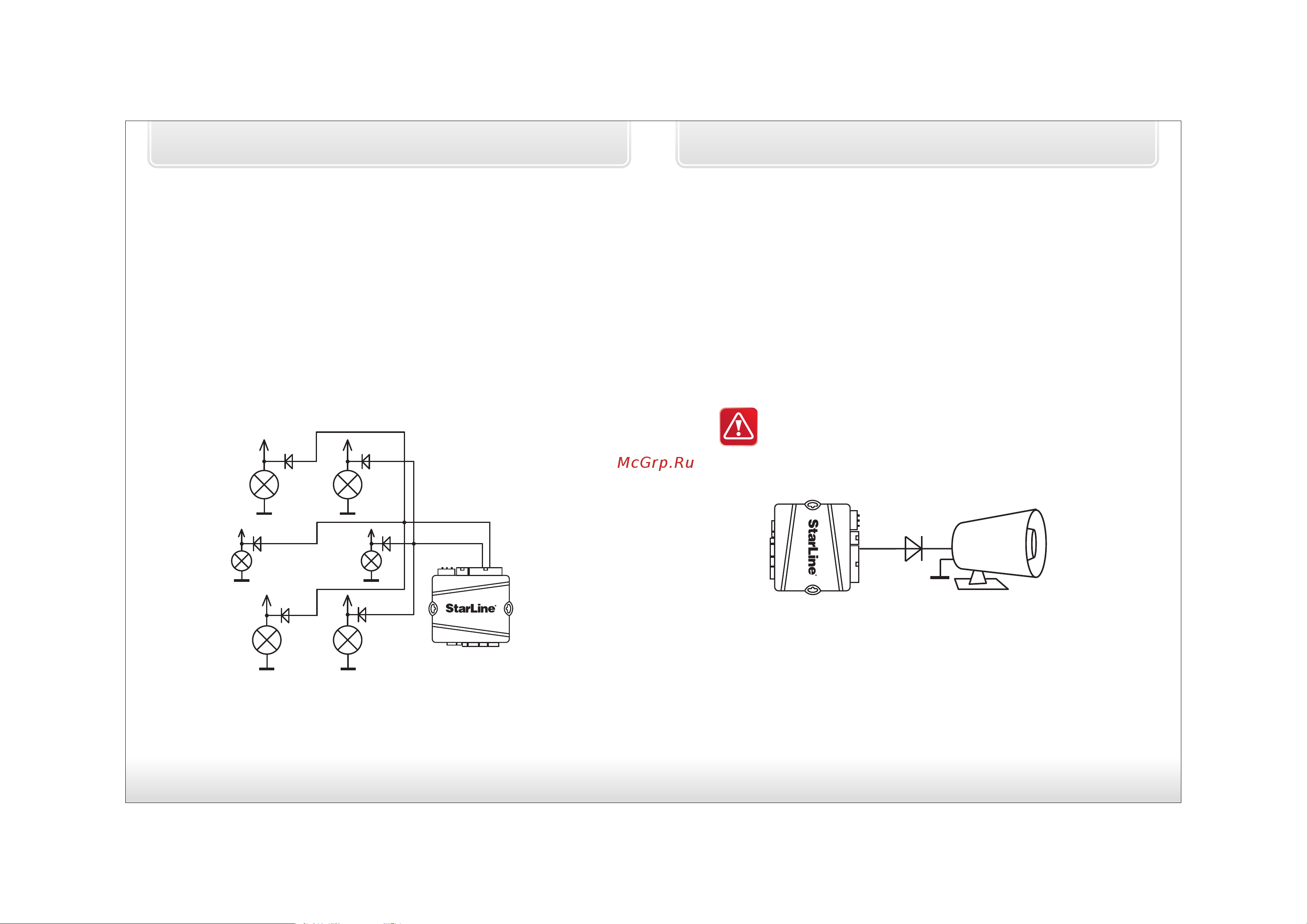

Если в штатной проводке автомобиля для указателей поворота
задействовано больше проводов (4 или 6), то необходимо использовать
диодную развязку:
VD1
VD2
VD3
VD4
VD6
VD5
зелено-черный
зелено-желтый
разъем
Х3
Диоды VD1–VD6 должны быть рассчитаны на соответствующий
ток, который определяется мощностью ламп указателей поворота
(рекомендуется не менее 3А, например 1N5401).
инструкция по установке
21
Подключение сирены
Для подключения сирены используется серый провод (16-контактный
разъем «Х3»)— положительный выход управления сиреной.
Максимальный ток нагрузки 2 А.
При подключении автономной сирены рекомендуем устанавливать
дополнительный предохранитель (3 А) для защиты цепи питания
автономной сирены.
Громкость коротких сигналов подтверждения выдаваемых сиреной
может быть отрегулирована с помощью функции 6 (см. стр. 37). Для
уменьшения громкости сирены запрограммируйте вариант 2 или 3
функции 6. При выборе варианта 4 сигналы подтверждения будут
отключены.
- Данная функция НЕ может быть реализована при
использовании автономной сирены.
- Если при выборе вариантов 2 или 3 сирена звучать не будет,
то установите дополнительный диод в цепь сирены как
показано на рисунке:
VD1
разъем
Х3
серый
При подключении повода массы сирены необходимо обеспечить
надежный контакт.
