StarLine B62 Dialog
6

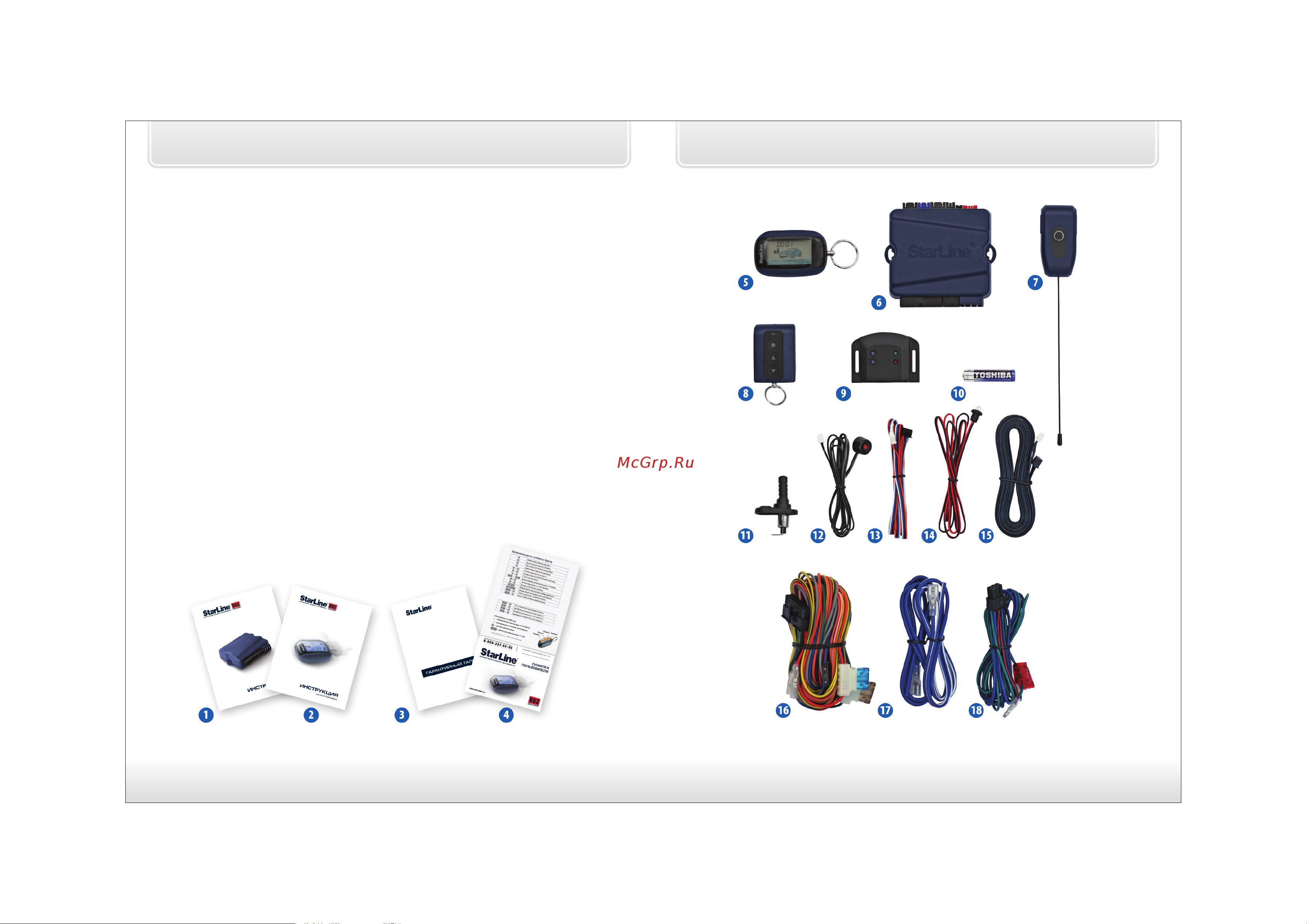

Комплект поставки
1, 2, 3, 4 — инструкции по установке и эксплуатации, гарантийный •
талон и памятка пользователя;
5 — основной брелок дистанционного управления с •
жидкокристаллическим (ЖК) дисплеем;
6 — центральный процессорный блок;•
7 — модуль приемопередатчика с антенной;•
8 — дополнительный брелок дистанционного управления;•
9 — двухуровневый датчик удара; •
10 — батарейка для брелка с ЖК дисплеем;•
11— концевой выключатель капота*;•
12 — сервисная кнопка; •
13 — кабель датчика удара;•
14 — светодиодный индикатор;•
15 — кабель приемопередатчика;•
16 — основной кабель с 16-контактным разъемом;•
17 — провода подключения встроенной блокировки; •
18 — кабель центрального замка с 6-контактным разъемом;•
* вид концевого выключателя может меняться в зависимости от партии
поставки.
инструкция по установке
7
Содержание
- Starline b62 dialog 2
- Если вы услышите сигнал предупреждающий о разряде элемента питания брелка заблаговременно примите меры к замене элемента рекомендуем хранить новый запасной элемент питания в автомобиле сохраняя его заводскую упаковку 2
- Инструкция по установке 2
- Мы настоятельно не рекомендуем носить брелок от автосигнализации на одной связке с ключами от автомобиля 2
- На нашем сайте www starline alarm ru в разделе поддержка вы можете ознакомится с картами монтажа автосигнализаций starline на различные автомобили 2
- Общие требования по монтаж 2
- Подключение автосигнализаци 2
- Пожалуйста прочитайте внимательно 2
- Прочитайте внимательно данную инструкцию обратите особое внимание на разделы отмеченные знаком 2
- Размещение компонентов автосигнализаци 2
- Содержание 2
- Технические характеристик 2
- Установка автосигнализации должна производиться квалифицированными специалистами автосигнализация является сложным техническим устройством предполагающим подключение к цепям автомобиля связанным с работой двигателя 2
- Starline b62 dialog 3
- Starline b62 dialog разрешена к использованию на территории рф и соответствует всем требованиям нормативных документов рф срок службы starline b62 dialog составляет 5 лет при условии что изделие устанавливается и эксплуатируется в соответствии с инструкциями по установке и эксплуатации 3
- Инструкция по установке 3
- Максимально допустимый ток на выходах 3
- Несущая частота радиосигнала управления от 433 05 до 434 79 мгц количество радиоканалов управления 512 максимальная дальность передачи брелком сигналов управления 800 м максимальная дальность приема сигналов оповещения 2000 м максимальная дальность действия дополнительного брелка 15 м тип датчика удара пьезоэлектрический рабочая температура от 40 до 85 с напряжение питания постоянного тока 9 18 в ток потребляемый сигнализацией в режиме охраны не более 25 ма 3
- Основные команды брелков управления автосигнализацие 3
- Питание жк брелка 1 5в 1 элемент питания типа ааа питание дополнительного брелка 3в 1 элемент питания типа cr2450 3
- После установки и настройки 3
- Программирование охранных и сервисных функций сигнализаци 3
- Производитель оставляет за собой право вносить незначительные изменения в конструкцию дизайн и комплектацию данного изделия не ухудшающие его технические характеристики без предварительного уведомления 3
- Технические характеристики 3
- Типовая схема подключения сигнализации starline b62 dialo 3
- Цепи подключения сирены 2 а цепей подключения световых сигналов 2х 7 5 а цепей управления электроприводами замков дверей 15 а цепи встроенной блокировки двигателя 15 а цепи внешней блокировки двигателя 200 ма цепей дополнительных каналов управления 200 ма 3
- Элементы питания брелков и их замен 3
- Комплект поставки 4
- Общие требования по монтажу 5
- Размещение компонентов автосигнализации 5
- Starline b62 dialog 6
- Инструкция по установке 6
- Назначение контактов разъема х2 6
- Назначение контактов разъема х3 6
- Назначение контактов разъема х4 6
- Назначение разъемов и их контактов 6
- Подключение автосигнализации 6
- Подробную схему подключения см на стр 30 6
- Подключение к системе центрального запирания 7
- Подключение цепей питания 7
- Схема подключения к системе запирания с положительным или отрицательным управлением 7
- Starline b62 dialog 8
- Для реализации этой функции необходимо запрограммировать функцию двухшагового отпирания дверей функция номер 15 режим 1 см стр 41 8
- Инструкция по установке 8
- Контакты реле запирания 8
- Контакты реле отпирания 8
- Подключение внешней цепи блокировки двигателя с использованием обычных реле 8
- Подключение цепей блокировки двигателя 8
- Разорвите одну из штатных цепей обеспечения работы двигателя и в разрыв цепи подключите дополнительное реле тип контактов реле блокировки нр нормально разомкнутые или нз нормально замкнутые программируется функция 10 заводская установка нз тип контактов реле пример подключения показан на рисунке далее 8
- Схема подключения активатора двери водителя для двухшагового отпирания дверей 8
- Схема подключения к двухпроводным приводам системы запирания 8
- Схема подключения к пневматической системе запирания 8
- Концевые выключатели дверей 9
- Подключение встроенной цепи блокировки двигателя 9
- Подключение концевых выключателей 9
- Концевой выключатель багажника 10
- Концевой выключатель капота 10
- Схема диодной развязки для отрицательной полярности 10
- Схема диодной развязки для положительной полярности 10
- Подключение световой сигнализации 11
- Подключение сирены 11
- Дополнительный канал 1 подключение к электроприводу отпирания багажника 12
- Дополнительный канал 2 двухшаговое отпирание дверей 12
- Подключение дополнительных каналов 12
- Подключение к стояночному тормозу или педали тормоза 12
- Схема подключения к педали тормоза на автомобилях с акпп 12
- Схема подключения к ручному тормозу на автомобилях с ркпп 12
- Дополнительный канал 3 поддержка зажигания 13
- Дополнительный канал 4 подключение к салонному освещению и реализация функции световая дорожка 13
- Настройка датчика удара 14
- Подключение датчика удара и дополнительных датчиков 14
- Подключение светодиода индикатора состояния 14
- Подключение сервисной кнопки 14
- Замкнуть 15
- Подключение дополнительного оборудования 15
- Подключение охранно поисковых модулей starline 15
- Подключение приемопередатчика антенного модуля 15
- Подключение радиореле r2 15
- Закр 16
- Откр 16
- Типовая схема подключения сигнализации starline b62 dialog 16
- Автомобиль 17
- В течение 15 секунд нажмите одну из кнопок брелка в зависимости от желаемого состояния программируемой функции 17
- Включите зажигание 17
- Для выхода из режима программирования выключите зажигание или дождитесь автоматического выхода системы 17
- Нажимайте сервисную кнопку для продвижения по функциям от 1 до 17 17
- При выключенном зажигании нажмите сервисную кнопку 5 раз 17
- Программирование охранных и сервисных функций сигнализации 17
- Прозвучит 5 сигналов сирены подтверждающих вход в режим программирования 17
- Сброс на заводские установки уже установленной и работающей сигнализации может привести к невозможности запуска двигателя из за изменения типа блокировки с нр на нз 18
- Серым цветом в таблице выделены заводские установки 18
- Таблица программируемых охранных и сервисных функций 18
- Вариант 1 1 импульс 0 8 сек на запирание отпирание обычных активаторов вариант 2 1 импульс 3 6 сек на запирание отпирание пневмозамков дверей вариант 3 2 импульса 0 8 сек на запирание 1 импульс 0 8сек на отпирание обычных активаторов вариант 4 1 импульс 30 сек для реализации функции комфорт 1 импульс 0 8 сек на отпирание замков дверей 19
- Вариант 1 автовозврат с запиранием замков дверей вариант 2 автовозврат без запирания замков дверей вариант 3 или 4 автовозврат в режим охраны выключен 19
- Вариант 1 включение с запиранием замков дверей вариант 2 без запирания замков дверей вариант 3 и 4 без запирания замков дверей 19
- Вариант 1 задержка на время действия вежливой подсветки салона максимум 1 минута 19
- Вариант 1 запирание при включении тормоза нажатии на педаль тормоза при условии включенного зажигания отпирание при выключении зажигания вариант 2 запирание через 10 сек после включения зажигания открывание двери отменяет запирание замков отпирание при выключении зажигания вариант 3 только запирание через 10 сек после включения зажигания вариант 4 автоматическое управление замками отключено 19
- Вариант 2 без задержки вариант 3 30 сек вариант 4 5 сек 19
- Задержка активизации датчиков может быть необходима для обхода зоны дверей на время плавного погасания салонного света автомобиля или для успокоения датчиков удара или объема в противном случае при включении режима охраны могут последовать ложные предупредительные сигналы 19
- Описание программируемых функций 19
- Серым цветом в таблице выделены заводские установки 19
- Функция 1 длительность импульсов управления замками дверей 19
- Функция 2 автоматическое управление замками дверей при включении и выключении зажигания 19
- Функция 3 задержка активизации датчиков при включении охраны 19
- Функция 4 автоматическое включение режима охраны 19
- Функция 5 автоматический возврат в режим охраны 19
- Функция 6 громкость звуковых сигналов подтверждения 19
- Это громкость коротких сигналов сирены подаваемых при подтверждении выполнения команд с брелка 19
- Функция 10 активизация выходов на блокировку двигателя черно красный провод и встроенное реле блокировки 20
- Функция 11 продолжительность работы режима турботаймера 20
- Функция 12 выбор алгоритма обработки сигналов дополнительного датчика 20
- Функция 13 алгоритм работы дополнительного канала 4 синий провод 20
- Функция 7 световая индикация открытых дверей 20
- Функция 8 алгоритм работы выходов блокировки при включении режима антиограбления 20
- Функция 9 персональный код экстренного отключения сигнализации 20
- Индикация на дисплее брелка при программировании длительности 21
- Функция 14 алгоритм работы дополнительного канала 1 желто черный провод 21
- Функция 15 алгоритм работы дополнительного канала 2 желто красный провод 21
- Индикация на дисплее брелка при программировании длительности 22
- Функция 16 алгоритм работы дополнительного канала 3 желто белый провод 22
- Функция 17 алгоритм работы автоматического контроля канала связи 22
- Включите зажигание 23
- Для выхода из режима сброса выключите зажигание или дождитесь автоматического выхода системы 23
- Нажмите кнопку 1 брелка 23
- Нажмите сервисную кнопку 1 раз 23
- При выключенном зажигании нажать сервисную кнопку 9 раз 23
- Сброс настроек на заводские установки 23
- Включите зажигание 24
- Всего в память сигнализации можно записать 4 брелка 24
- Выключите зажигание 24
- Запись кодов брелков 24
- Нажмите одновременно коротко кнопки 1 и 2 брелка для записи дополнительного брелка также нажать кнопки 1 и 2 24
- Повторите пункт 3 для всех записываемых брелков 24
- При выключенном зажигании нажмите сервисную кнопку 7 раз 24
- Автомобиль 25
- Брелок 25
- В подтверждение последуют 5 вспышек световых сигналов 25
- Включите зажигание 25
- Войдите в режим программирования функций и выберите один из вариантов персонального кода экстренного отключения программируемая функция 9 25
- Войдите в режим установки персонального кода 25
- Выход из режима установки персонального кода происходит после выключения зажигания или автоматически если в течение 10 секунд не будет предпринято никаких действий 25
- Если запрограммирован вариант 2 3 или 4 то на дисплее брелка должна появиться иконка пин код 25
- Нажмите сервисную кнопку один раз 25
- Программирование персонального кода экстренного отключения 25
- Прозвучит 4 сигнала сирены 25
- Включите зажигание 26
- Для выхода из режима установки выключите зажигание 26
- Нажмите 2 раза кнопку 3 брелка первое нажатие длительное второе короткое 26
- Нажмите коротко кнопку 2 брелка 26
- Нажмите сервисную кнопку 1 раз 26
- Нажмите сервисную кнопку 4 раза 26
- Пример установки 2 х значного персонального кода равного 26 26
- Алгоритм экстренного выключения режима охраны введением персонального кода 27
- Включите зажигание и нажмите сервисную кнопку необходимое число раз равное первому числу персонального кода 27
- Выключите зажигание 27
- Откройте и оставьте открытой дверь 27
- Элементы питания брелков и их замена 27
- В этом разделе и далее используются следующие определения продолжительности и последовательности нажатия кнопок брелков 28
- Короткое нажатие одно нажатие кнопки или двух кнопок продолжительностью менее 0 5 секунды длительное нажатие нажатие и удержание кнопки или двух кнопок до появления мелодичного звукового сигнала двойное нажатие два нажатия одной кнопки в течение 0 5 секунд последовательное нажатие два нажатия одной или разных кнопок первое нажатие должно быть длительным второе нажатие кратковременным после отпускания первой кнопки 28
- Обозначение кнопок брелков 28
- Основные команды брелков управления автосигнализацией 28
- Продолжительность нажатия кнопок брелков 28
- В режиме охраны проверить все концевые выключатели сигнализация должна включать тревогу при 29
- Открывании двери капота багажника открывании двери капота багажника включении зажигания срабатывании датчиков удара и дополнительных 29
- Параметры настройки дополнительных каналов 29
- После окончания установки необходимо проверить следующее 29
- После проверки сигнализации убедиться что штатное электрооборудование работает без ошибок 29
- После установки и настройки 29
- Проверить работу световой и звуковой сигнализации 29
- Карта размещения установленных компонентов автосигнализации 30
