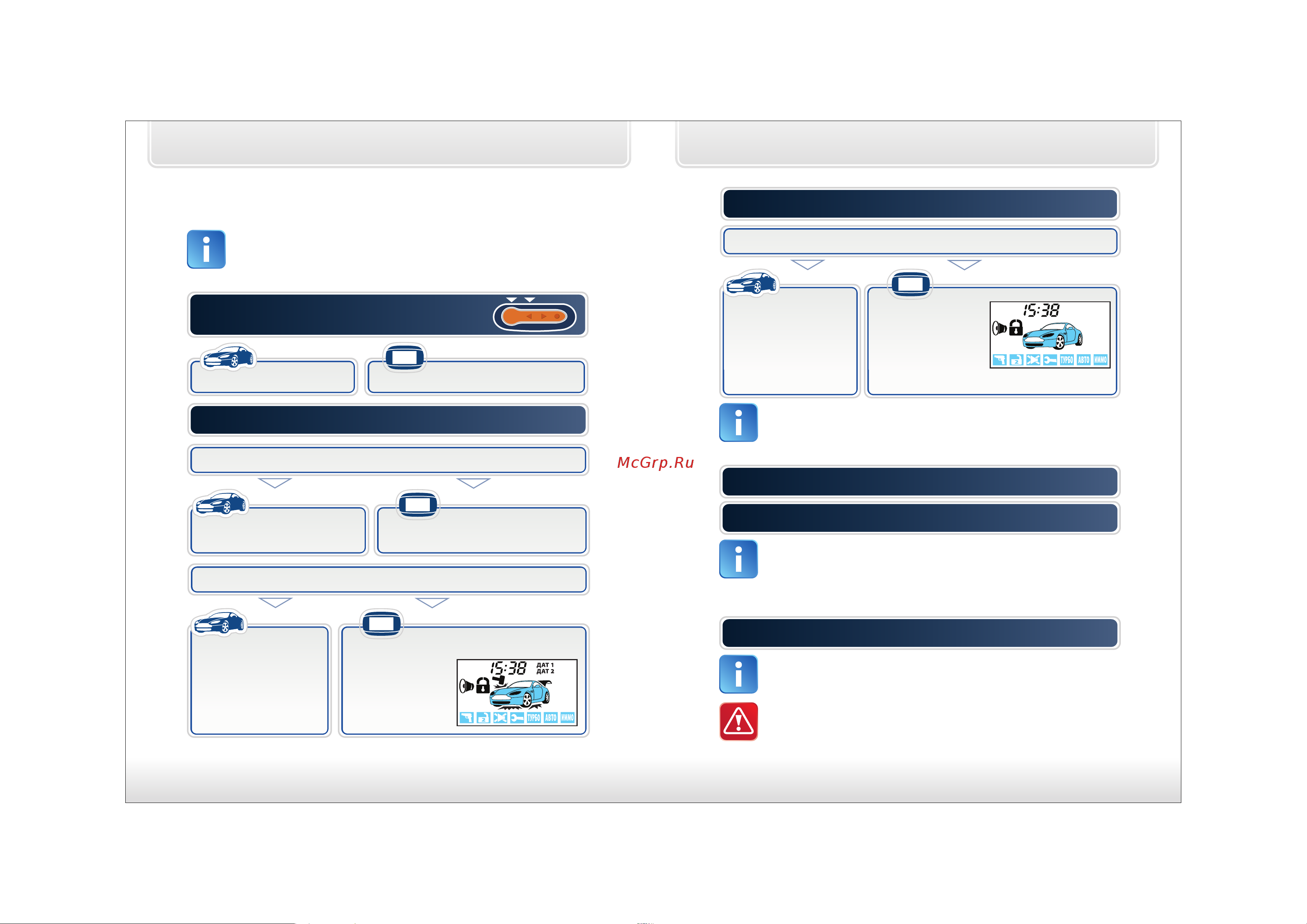

StarLine B62 Dialog
58
Управление
дополнительным каналом №1
Варианты работы дополнительного канала №1 определяются
программируемой функцией 14. Возможны 4 варианта работы.
Активация канала производится одинаковыми действиями,
независимо от выбранного варианта:
• 3 световых сигнала • 3 звуковых сигнала
автомобиль
брелок
Нажмите на брелке кнопку 2 длительно,
а затем кнопку 1 коротко
• 3 световых сигнала
• откроется замок багажника
• 3 коротких звуковых сигнала
автомобиль
брелок
• если охрана выключена:
Вариант 1:
открывание багажника
• если охрана включена:
• 3 световых сигнала
• откроется замок
багажника
• отключатся датчик
удара и дополнит.
датчик
• 3 коротких звуковых сигнала
• индикация
открытого
багажника и
отключенных
датчиков удара
автомобиль
брелок
инструкция по эксплуатации
59
После погрузки (выгрузки) вещей закройте багажник
• зона багажника
и датчиков удара
будут взяты на
охрану через 5
секунд
• 1 звуковой сигнал
• исчезнет
индикация
открытого
багажника и
отключенных датчиков удара
автомобиль
брелок
• если режим охраны включен
Если при активации канала багажник не откроется, то
индикации открытого багажника и отключенных датчиков на
дисплее брелка не последует. Через 20 секунд зона багажника
будет снова взята на охрану.
Вариант 2:
длительность сигнала от 1 до 120 сек
Вариант 3:
длительность сигнала от 1 до 120 сек
Для вариантов 2 или 3 канал может быть запрограммирован на
любую фиксированную продолжительность работы от 1 до 120
сек. Если выбран вариант 2, на время работы дополнительного
канала датчик удара и дополнительный датчик отключаются.
Если выбран вариант 3 - датчики НЕ отключаются.
Вариант 4:
режим «защелка»
В режиме «защелка» включение и выключение канала
производится брелком. Состояние выхода изменяется на
противоположное при каждой активации канала.
Вид дополнительного оборудования, подключаемого к каналу
№1, уточняется при установке сигнализации
