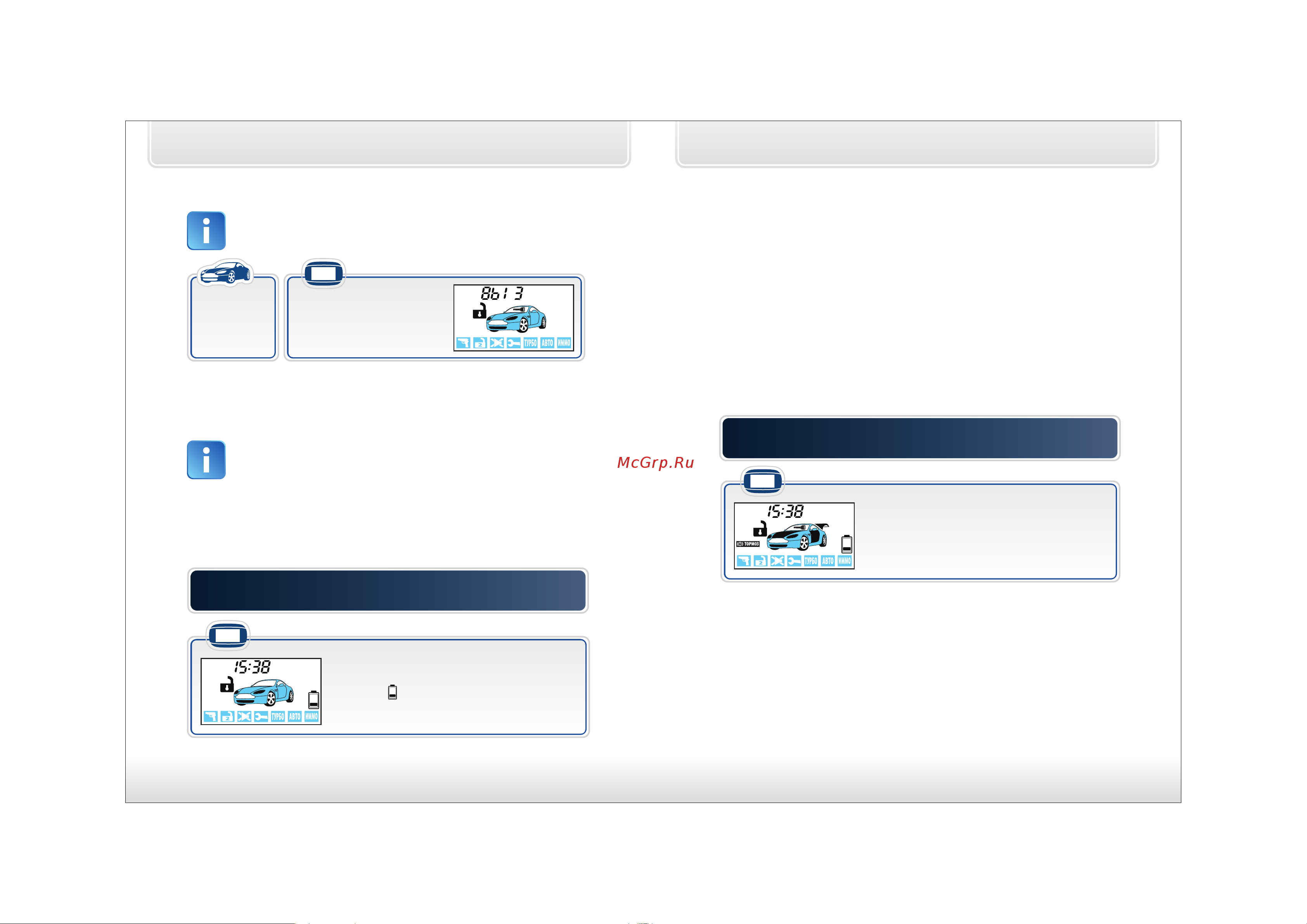

Вызов из автомобиля
Для передачи сигнала вызова из автомобиля на брелок
сигнализации нажмите кнопку, расположенную на корпусе
модуля приемопередатчика
• 3 световых
сигнала
брелок
• появится
индикация вызова
• 20 секунд будет звучать
сигнал вызова
Чтобы прервать сигнал вызова нажмите любую кнопку брелка
Световая индикация
открытых дверей
Если программируемая функция 7 включена, то при
открывании какой-либо из дверей сигнализация световыми
сигналами будет предупреждать Вас о том, что двери открыты.
Продолжительность световых сигналов предупреждения
может быть запрограммирована на 10, 20 или 30сек.
Контроль заряда
элемента питания брелка с ЖКИ
• при разряде элемента питания до
критического уровня появится
иконка
• необходимо заменить элемент питания
Контроль заряда элемента питания брелка
производится при каждом нажатии кнопок брелка
брелок
инструкция по эксплуатации
67
Контроль исправности
концевых выключателей
В сигнализации предусмотрена возможность контроля исправности
концевых выключателей дверей, капота и багажника при выключенном
режиме охраны. Открывание дверей, капота и багажника при
включенном зажигании должно сопровождаться периодическими
вспышками светодиодного индикатора состояния.
Если при их открывани вспышек индикатора не наблюдается,
значит соответствующий концевой выключатель неисправен.
Исправность концевых выключателей, а так же правильность
подключения цепи «зажигание» можно проверить используя
индикацию на брелке.
Откройте дверь, капот, багажник, выключите ручной тормоз
и включите зажигание. Нажмите на брелке кнопку 3
• на дисплее брелка отобразится состояние
вышеперечисленных зон охраны
сигнализации
брелок
Последовательно проведите проверку всех зон:
закройте двери, нажмите кнопку 3,
закройте капот, нажмите кнопку 3,
закройте багажник, нажмите кнопку 3,
включите ручной тормоз, нажмите кнопку 3,
выключите зажигание, нажмите кнопку 3,
При каждом нажатии кнопки 3 на брелке будут исчезать иконки
соответствующих зон охраны.
