Подключение дополнительных каналов
Дополнительные каналы (выходы) могут быть использованы для
расширения охранных и сервисных функций автосигнализации.
Некоторые типичные варианты использования дополнительных
каналов приведены ниже.
При использовании дополнительных каналов следует
помнить, что схемотехнически они используют схему
включения типа «открытый коллектор», и максимально
допустимый ток составляет 200мА на каждый канал.

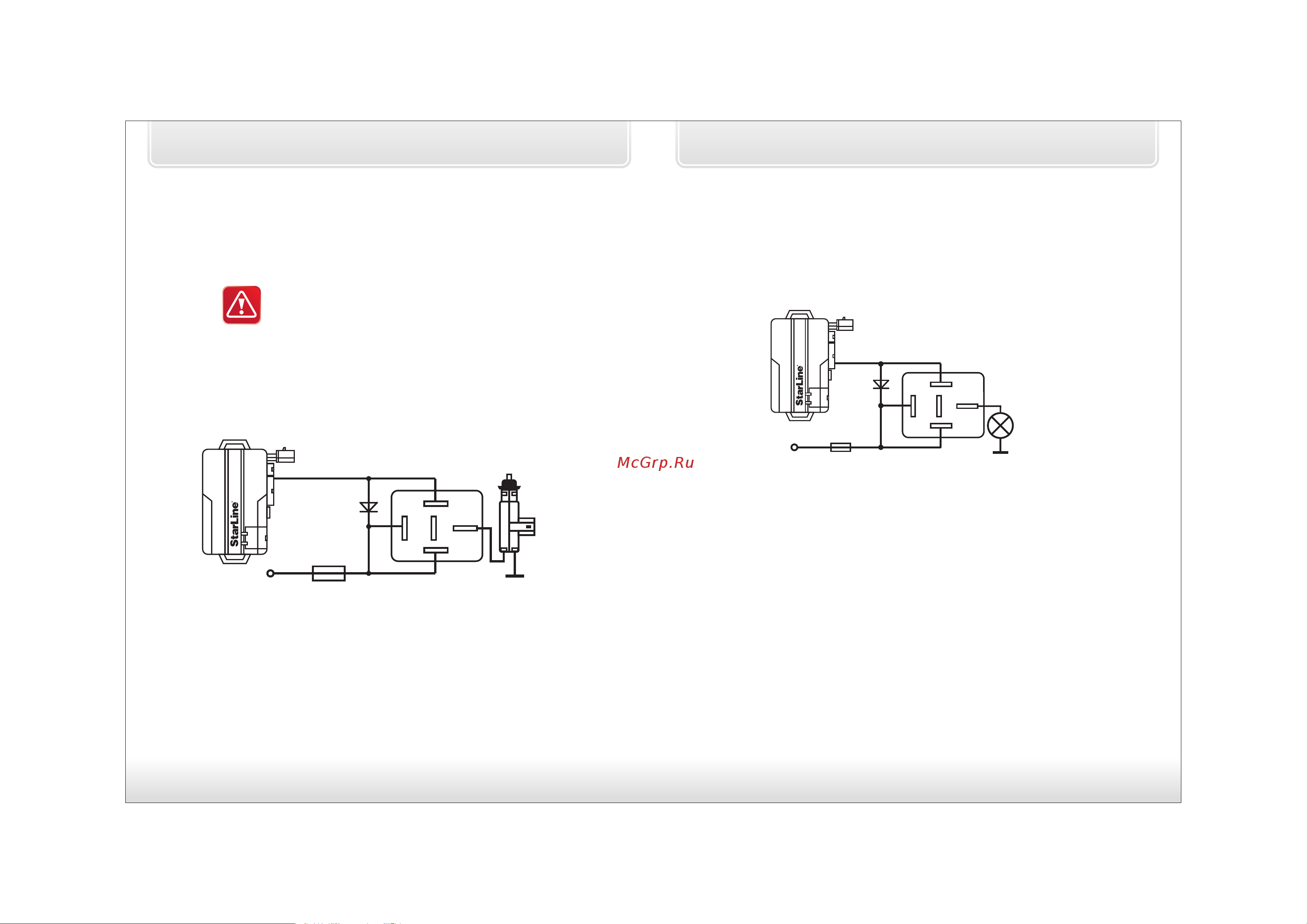

Дополнительный канал — «открывание багажника»
Сигнализация имеет выход для дистанционного отпирания багажника
(желто-черный провод). При подключении необходимо использовать
дополнительное реле. Пример схемы подключения показан на рисунке:
86
30
85
87
ɚ
желто-черный
электромеханический
замок багажника
+12В
разъем Х3
7,5A
VD1
Дополнительный канал 1 — двухшаговое отпирание
дверей.
Для реализации двухшагового отпирания дверей необходимо
подключить выход дополнительного канала 1 (синий провод 14-
контактного разъема «Х3») согласно схеме, приведенной ранее на стр.
15.
инструкция по установке
23
Дополнительный канал 2 — световая дорожка
Дополнительный канал 2 также может быть использован для
подключения к ближнему свету фар и реализации функции
«световая дорожка». При подключении необходимо использовать
дополнительное реле. Пример схемы подключения для канала №4
(желто-красный провод,14-контактный разъем «Х3»).
Схема реализации функции «световая дорожка»
красно-желтый
провод
+12В
15А
лампы
ближнего
света
VD1
86
30
85
87
ɚ
разъем Х3
