SmartPilot X-5 Sport – Руководство по эксплуатации
4
3. Нажмите кнопку auto для перехода в режим Auto. Система SPX-5 начнет следование по
выбранному курсу, отображенному на дисплее. Данный режим также известен как режим
«Выбрал и запустил».

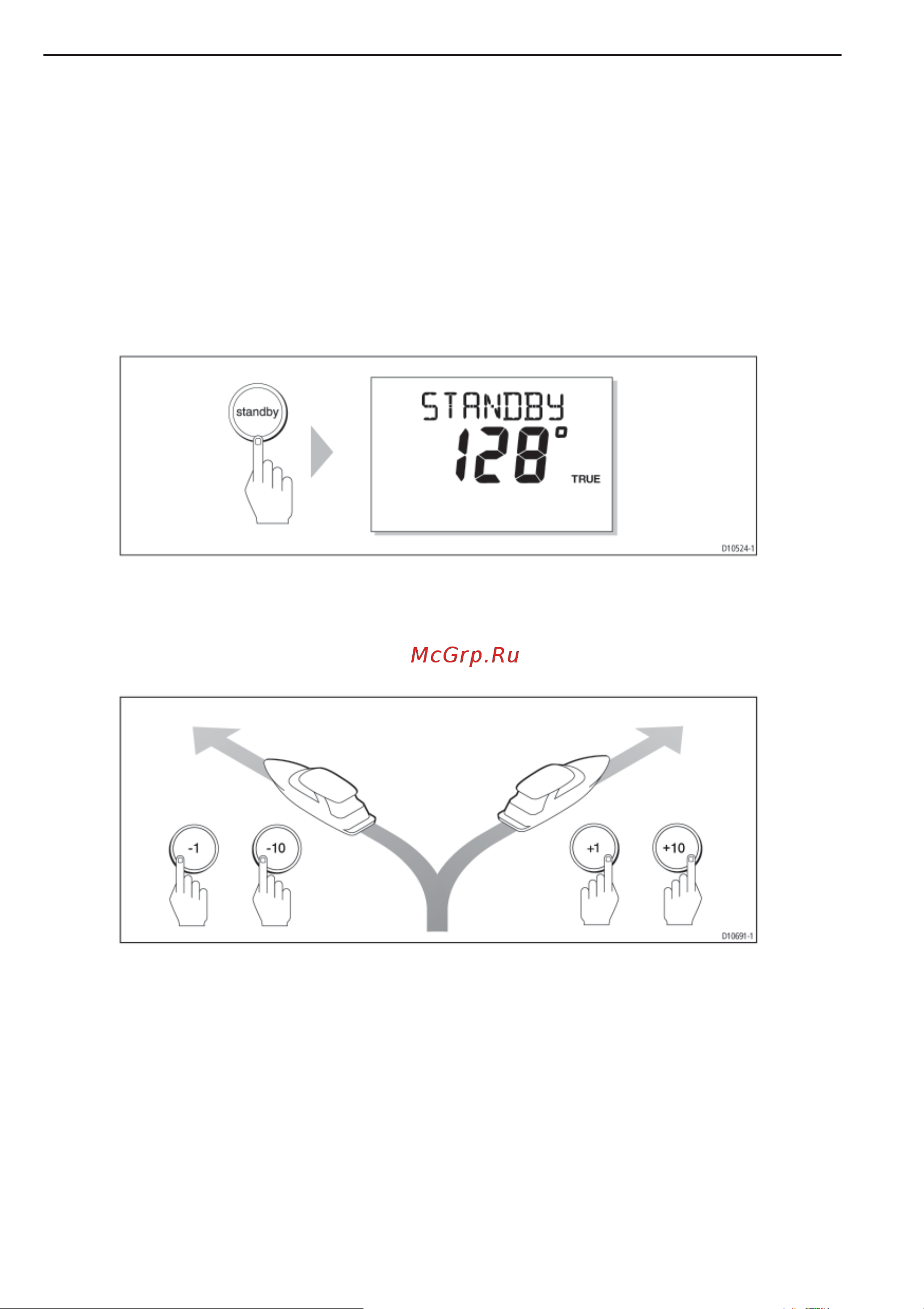

Возвращение к ручному управлению
Для выхода из режима Auto и возвращения к ручному управлению нажмите кнопку standby,
после чего система SPX-5 Sport будет отключена и переведена в режим Standby.
В режиме Standby:
• Судно переходит под ручное управление.
• На дисплее контроллера отображается надпись Standby и текущий компасный курс судна.
Смена курса в режиме Auto
Для смены заданного курса в режиме Auto используйте кнопки –1, -10 и +1, +10, что позволит
изменять курс с шагом в 1° и 10°. Используйте кнопки –1 и –10 для изменения курса влево,
и кнопки +1 и +10 для изменения курса вправо. Например, нажмите кнопку –10 три раза для
изменения курса влево на 30°.
Обход препятствий
Когда судно находится под управлением автопилота, Вам может потребоваться сменить
направление движения для обхода препятствия, после чего снова вернуться на прежний курс.
Это можно сделать двумя способами:
• Воспользоваться штурвалом для мгновенного обхода препятствия. Этот способ особенно
эффективен в случаях, когда требуется быстро изменить текущий курс судна (например, в
аварийных ситуациях).
• Воспользоваться кнопками –1, -10 и +1, +10, для изменения заданного курса.
или
ВправоВлево
или
Эксклюзивный дистрибьютор компании Raymarine в России ООО «Микстмарин» тел.(495) 788-05-08
