3.3 Техническая поддержка
Компания Raymrine предоставляет всесторонние услуги по технической поддержке своей
продукции, которые могут быть оказаны как посредством сети Интернет, так и по телефонам
горячей линии. Свяжитесь с нами одним из указанных способов в случае, если Вы не можете
самостоятельно устранить проблему.
Интернет
Пожалуйста, посетите нашу службу технической поддержки по адресу:
www.raymarine.com
Помимо предоставления Вашему вниманию раздела Часто задаваемых вопросов (FAQ) и
информации по техническому обслуживанию, наш веб-сайт позволит Вам связаться со Службой
технической поддержки Raymarine по электронной почте, а также даст исчерпывающую
информацию о местонахождении официальных представителей компании Raymarine по всему
миру.
Телефон горячей линии
Если
у Вас нет доступа в Интернет, Вы можете связаться с нами по телефону горячей линии.
В США:
• +1 603 881 5200, добавочный 2444
Для Великобритании, Европы, Ближнего Востока и Дальнего Востока:
• +44 (0) 23 9271 4713 (голосовой)
• +44 (0) 23 9266 1228 (факс)
Глава 3: Устранение неисправностей и обслуживание 23

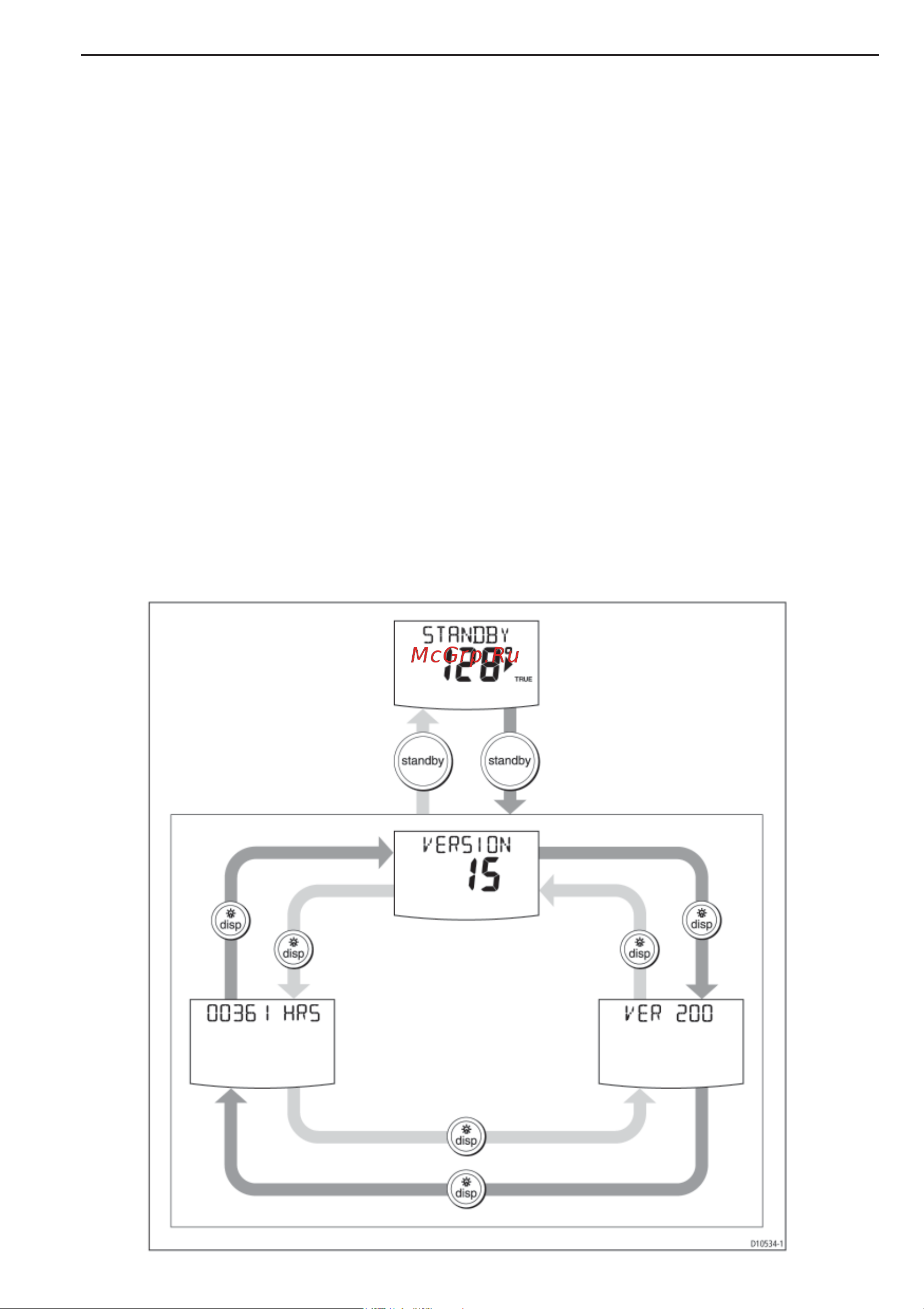

4
секунды
1
секунда
Информация о программном
обеспечении
Время работы
автопилота в
режиме Auto
Версия
программного
обеспечения
курсового
компьютера
Версия программного
обеспечения
контроллера
1
секунда
1
секунда
