■Рóссêий 5
Комнатный Блоê
1.
Монтаж óстановочной платы.
• Установочнóю платó следóет монтировать на стене, способной выдержать вес êомнатноãо блоêа.
1) Временно приêрепите óстановочнóю платó ê стене, обеспечьте полное выравнивание панели по
ãоризонтали и отметьте на стене позиции для высверливания отверстий.
2) Заêрепите óстановочнóю платó на стене винтами.

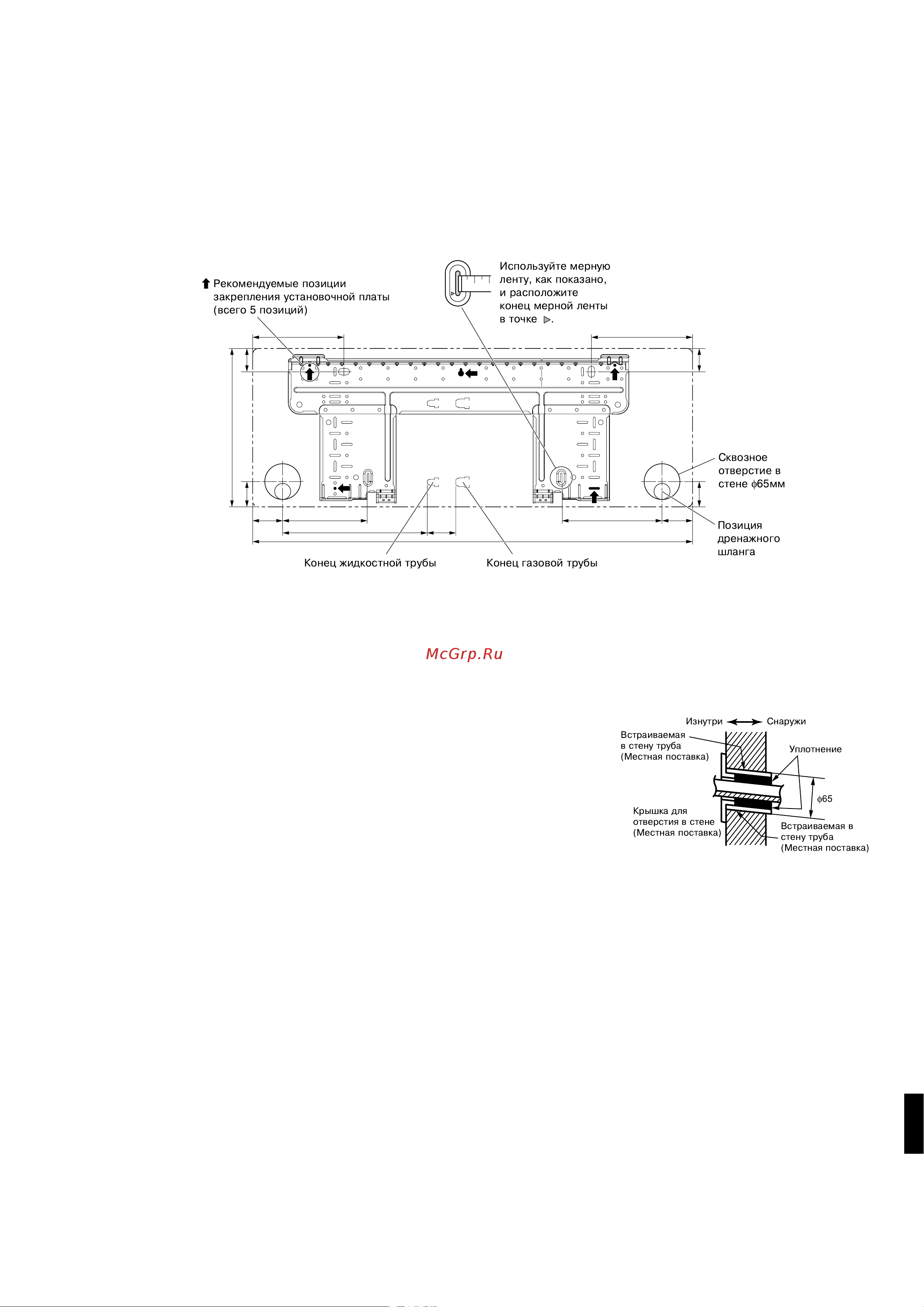

Реêомендóемые позиции заêрепления óстановочной платы и ãабаритные размеры
2.
Высверливание отверстия в стене и монтаж заделываемой в
стенó трóбы.
• Для стен, содержащих металличесêий êарêас или металличесêóю
панель, необходимо монтировать встраиваемóю в стенó трóбó и
заêрывать сêвозное отверстие в стене êрышêой для предотвращения
возможноãо наãрева, поражения элеêтричесêим тоêом или
возниêновения пожара.
• Возниêающие оêоло трóбы зазоры необходимо заделывать
óплотнительным материалом для предотвращения óтечêи воды.
1) Высверлите в стене сêвозное отверстие диаметром 65мм с
наêлоном вниз нарóжó.
2) Введите в отверстие встраиваемóю в стенó трóбó.
3) Заêройте проделанное в стене отверстие для трóбы êрышêой.
4) После проêладêи трóбы для хладаãента, элеêтричесêоãо монтажа и
монтажа дренажноãо трóбопровода заделайте зазоры вблизи трóб
шпатлевêой.
800
184
54,5 153,8 181,7 55,5
263 51,9
166
42,245,9
288
42,245,9
! !
"
# $
$
%
&
φ
'
φ65
09_RU_3P211822-1C.fm Page 5 Tuesday, November 27, 2007 6:09 PM
