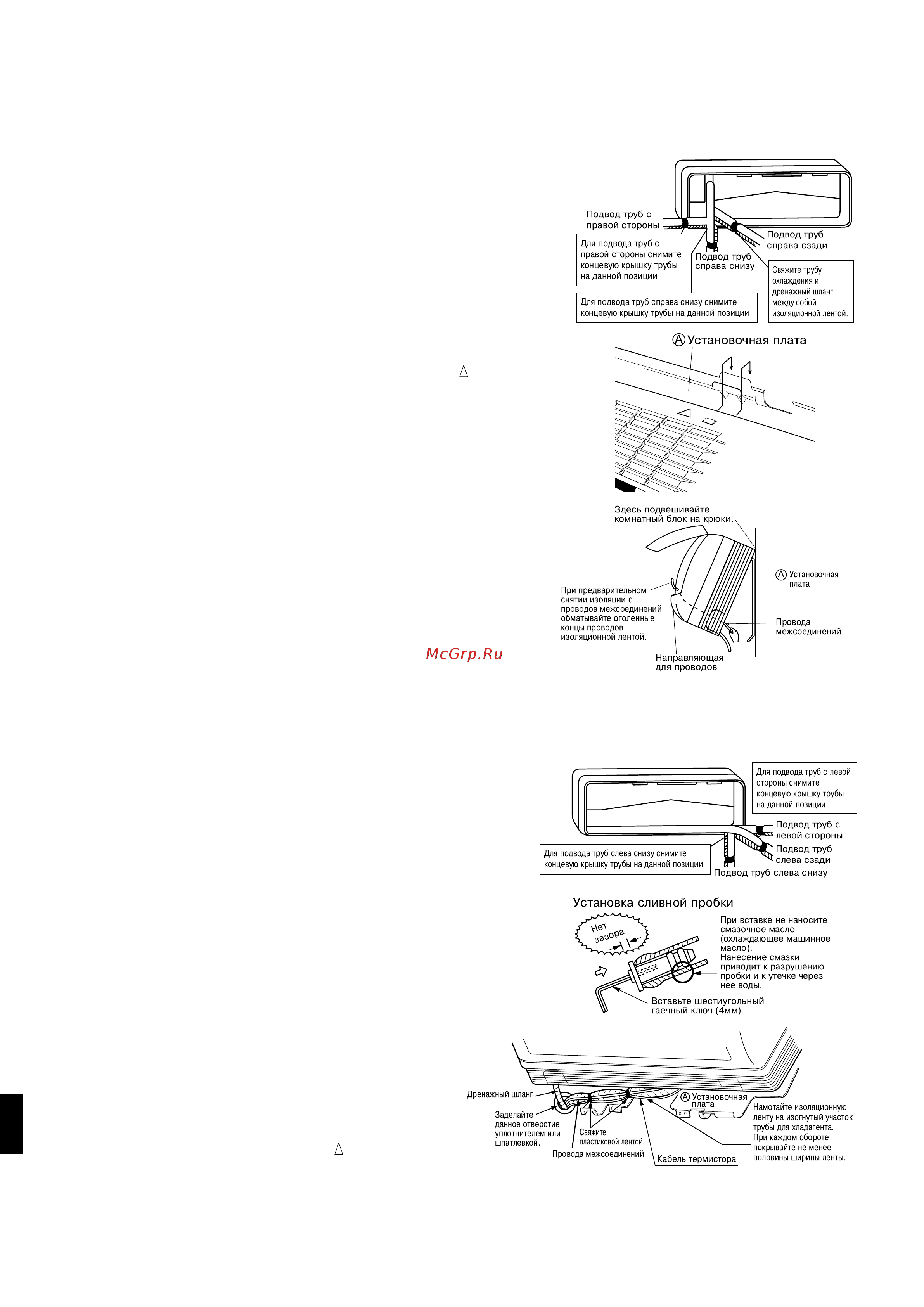

6 ■Рóссêий
Комнатный Блоê
3.
Монтаж êомнатноãо блоêа.
3-1. Подвод трóб с правой стороны, справа
сзади или справа снизó.
1) Приêрепите дренажный шланã ê нижней стороне трóб для
хладаãента êлейêой виниловой лентой.
2) Обмотайте трóбы для хладаãента вместе с дренажным
шланãом изоляционной лентой.
3) Пропóстите дренажный шланã и трóбы для хладаãента через
отверстие в стене, далее навесьте êомнатный блоê на êрюêи
óстановочной платы на помеченных метêами позициях
подвешивания вверхó êомнатноãо блоêа.
4) Отêройте лицевая панель, далее снимите сервиснóю
êрышêó. (См. Кратêое Рóêоводство по Монтажó)
5) Пропóстите провода межсоединений от нарóжноãо
блоêа через сêвозное отверстие в стене и далее через
отверстие сзади êомнатноãо блоêа. Выведите их с
лицевой стороны. Предварительно заãните êонцы жãóта
проводов наверх для облеãчения работы.
(Если предварительно требóется оãолить êонцы
проводов межсоединений, обматывайте оãоленные
êонцы проводов липêой лентой.)
6)
Надавите на нижнюю панель êомнатноãо блоêа обеими
рóêами для заêрепления еãо на êрюêах óстановочной платы.
Следите за тем, чтобы по êраям êомнатноãо блоêа не было
защемлений проводов.
3-2. Подвод трóб с левой стороны, слева
сзади или слева снизó.
1) Приêрепите дренажный шланã ê нижней стороне трóб
для хладаãента êлейêой виниловой лентой.
2) Проêонтролирóйте присоединение дренажноãо шланãа ê
дренажномó портó вместо сливной пробêи.
3) Проведите трóбó для хладаãента по
размеченномó пóти для трóбопровода на
óстановочной плате.
4) Пропóстите дренажный шланã и трóбы для
хладаãента через отверстие в стене, далее
подвесьте êомнатный блоê на êрюêи
óстановочный платы, рóêоводствóясь
марêировочными метêами вверхó
êомнатноãо блоêа.
5) Протяните провода межсоединений.
6) Присоедините трóбопровод междó блоêами.
A
A
Äëÿ ïîäâîäà òðóá ñëåâà ñíèçó ñíèìèòå
êîíöåâóþ êðûøêó òðóáû íà äàííîé ïîçèöèè
Äëÿ ïîäâîäà òðóá ñ ëåâîé
ñòîðîíû ñíèìèòå
êîíöåâóþ êðûøêó òðóáû
íà äàííîé ïîçèöèè
Ïîäâîä òðóá ñëåâà ñíèçó
Ïîäâîä òðóá ñ
ëåâîé ñòîðîíû
Ïîäâîä òðóá
ñëåâà ñçàäè
! "
!" #
$ "
A
! "
!
#!$
09_RU_3P211822-1C.fm Page 6 Tuesday, November 27, 2007 6:09 PM
