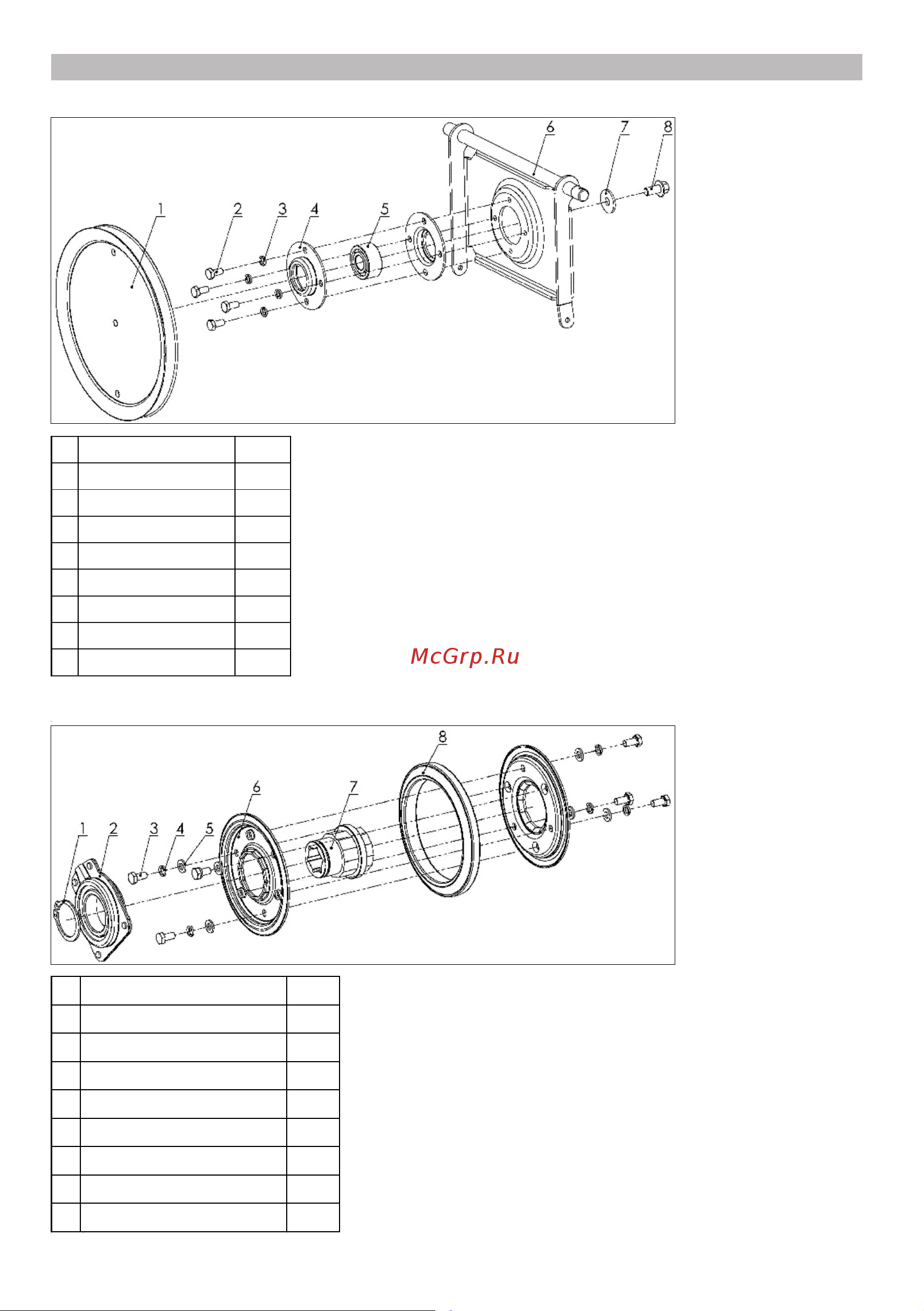

ДЕТАЛИРОВКА
ШКИВ ПРИВОДА
ФРИКЦИОННОЕ КОЛЬЦО
No Наименование Кол-во
1 Шкив
1
2 Болт
4
3 Шайба
4
4 Фланец подшипника
2
5 Подшипник
1
6 Кронштейн
1
7 Большая шайба
1
8 Болт
1
No Наименование
Кол-во
1 Стопорное кольцо
1
2 Крышка
1
3 Болт
6
4 Шайба
6
5 Шайба
6
6 Крышка фрикционного диска
2
7 Муфта вала
1
8 Кольцо фрикционное
1
