BRAIT BR-1172ELW [15/24] Корпус коробки передач

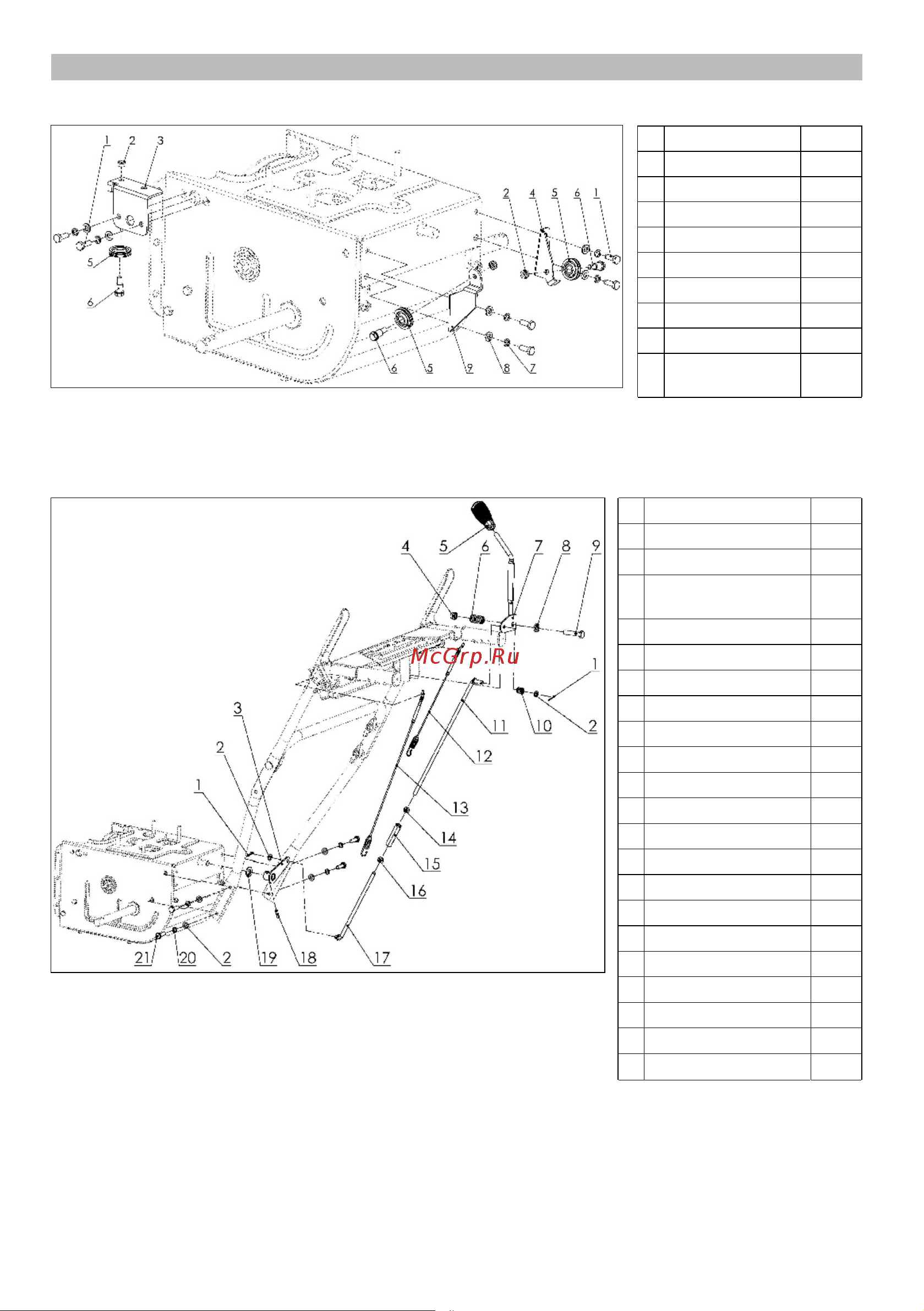

![BRAIT BR-1172ELW [15/24] Корпус коробки передач](/views2/1771855/page15/bgf.png)
15
ДЕТАЛИРОВКА
КОРПУС КОРОБКИ ПЕРЕДАЧ
No Наименование Кол-во
1 Болт
6
2 Гайка
3
3 Крепление
1
4 Крепление
1
5 Шкив троса
3
6 Вал
3
7 Шайба
6
8 Шайба
7
9 Переднее крепление
сцепления
1
РУЛЬ УПРАВЛЕНИЯ
No Наименование
Кол-во
1 Шпилька
2
2 Шайба
6
3 Кронштейн переключения
скорости
1
4 Гайка
1
5 Рычаг
1
6 Пружина
1
7 Трос
1
8 Втулка
1
9 Болт
1
10 Пружина
1
11 Верхняя часть троса
1
12 Трос сцепления
1
13 Трос шнека
1
14 Гайка
1
15 Соединитель тяги
1
16 Болт
1
17 Нижняя часть троса
1
18 Шпилька
1
19 Шайба
1
20 Шайба
4
21 Болт
4
