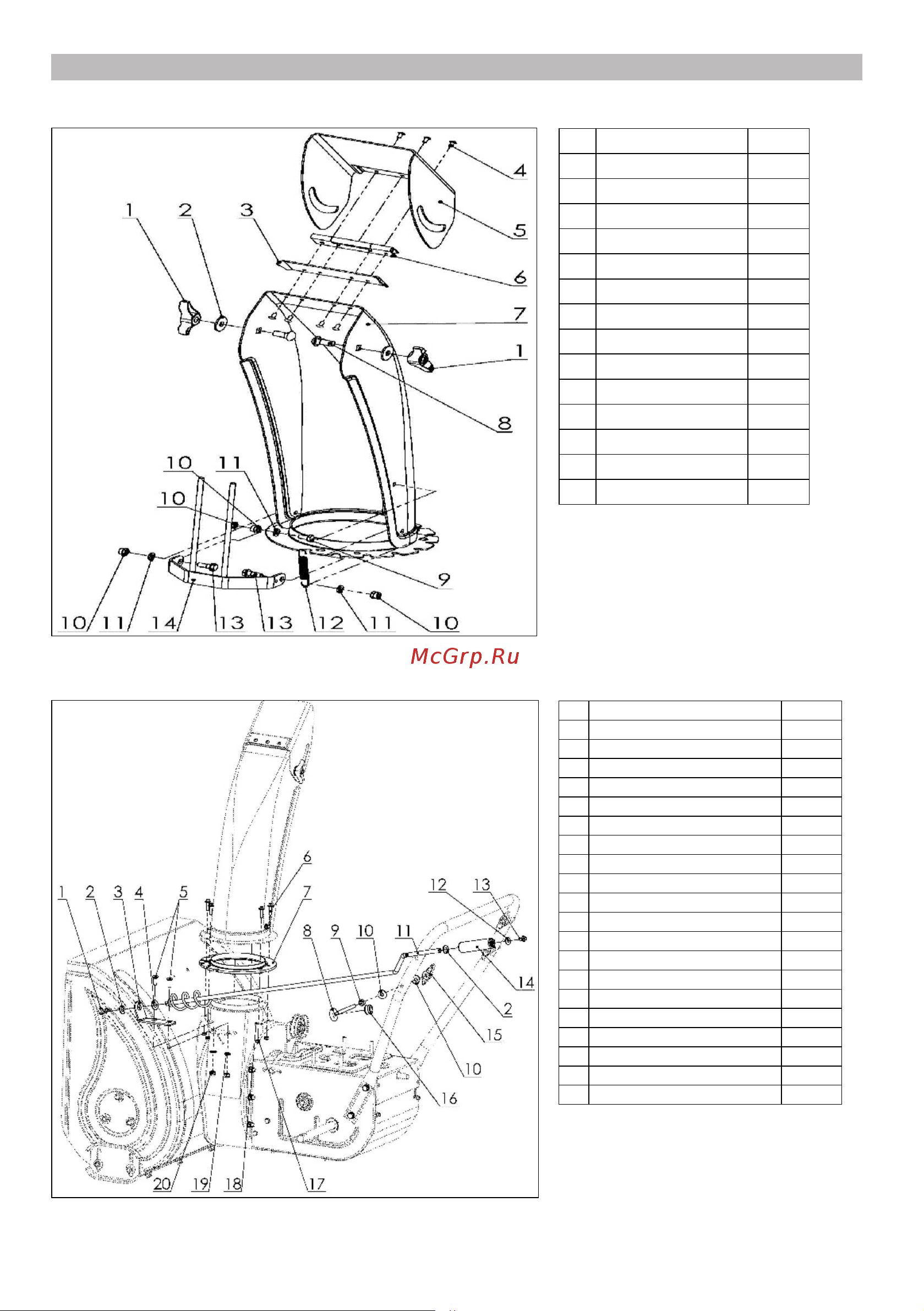

ДЕТАЛИРОВКА
ЖЕЛОБ ВЫБРОСА СНЕГА
ВЫБРОС СНЕГА-ЧАСТЬ ЖЕЛОБА
No
Наименование Кол-во
1 Барашек
2
2 Большая шайба
2
3 Резиновая прокладка
1
4 Болт
7
5 Крышка жёлоба
1
6 Крепёж крышки жёлоба
1
7 Жёлоб
1
8 Болт
2
9 Болт
1
10 Гайка
3
11 Шайба
7
12 Пружина
1
13 Болт
2
14 Разрыхлитель снега
1
No
Наименование
Кол-во
1 Шплинт
1
2 Плоская шайба
2
3 Фиксатор
1
4 Плоская шайба
1
5 Болт
2
6 Болт
6
7 Прокладка
1
8 Кулиса
1
9 Гайка
1
10 Шайба
2
11 Трос
1
12 Большая шайба
1
13 Болт
1
14 Рукоятка поворота жёлоба
1
15 Барашек
1
16 Втулка
1
17 Гайка
6
18 Корпус основного жёлоба
3
19 Плоская шайба
12
20 Гайка
8
