BRAIT BR-1172ELW [14/24] Ходовая часть
![BRAIT BR-1172ELW [14/24] Ходовая часть](/views2/1771855/page14/bge.png)
14

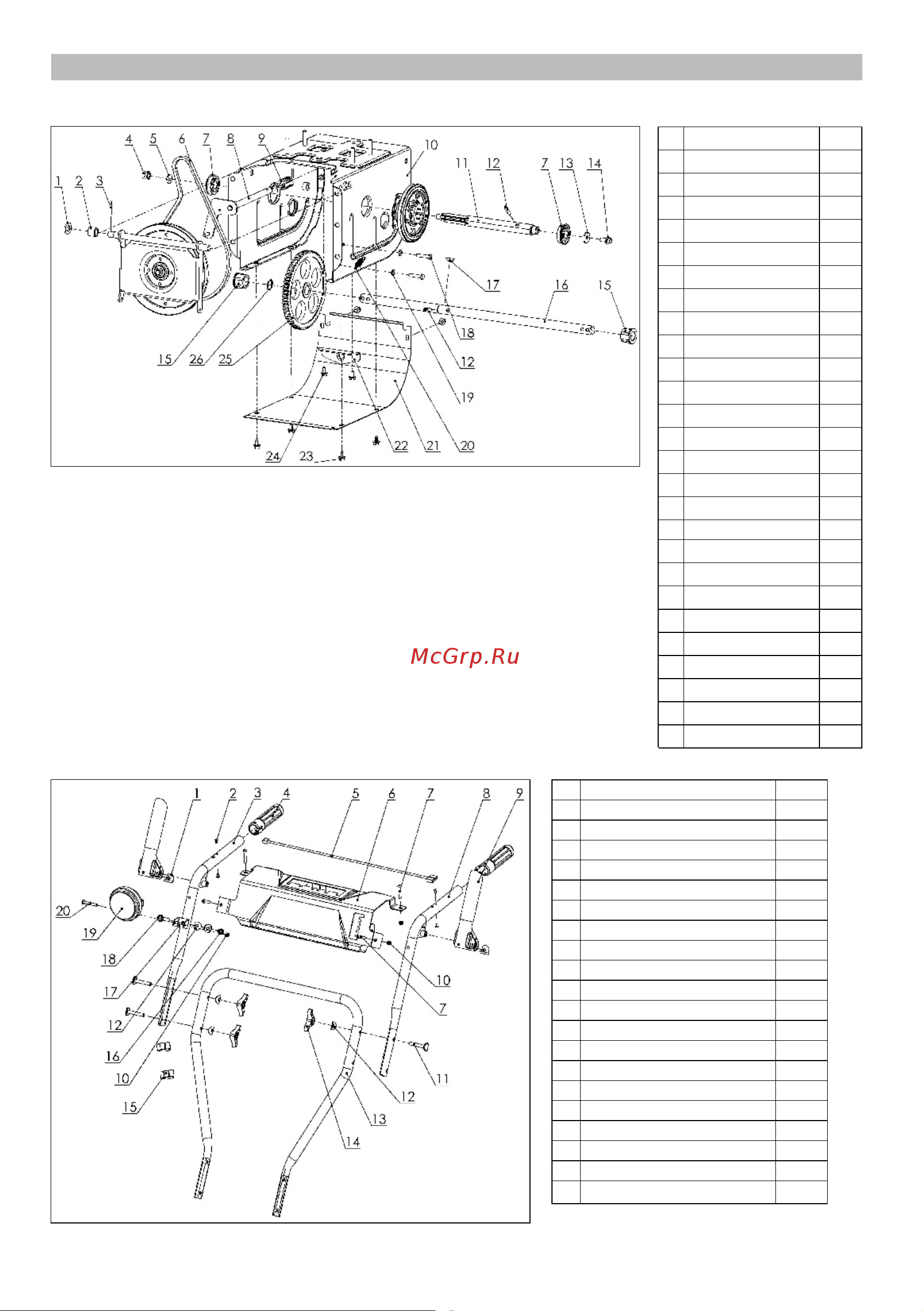

ХОДОВАЯ ЧАСТЬ
No
Наименование Кол-во
1 Шайба
1
2 Втулка
1
3 Шпилька
1
4 Гайка
1
5 Шайба
1
6 Ремень
1
7 Подшипник
2
8 Вал
1
9 Пружина
1
10 Корпус
1
11 Вал фрикциона
1
12 Шпилька
2
13 Большая шайба
1
14 Болт
1
15 Втулка вала
2
16 Вал привода колес
1
17
Шпонка 1
18 Болт
2
19 Шайба
2
20 Пружина
1
21 Крышка корпуса
1
22 Фиксирующая панель
1
23 Пистон
8
24 Болт
2
25 Ведущая шестерня
1
26 Шайба
1
ДЕТАЛИРОВКА
ДЕТАЛИ УПРАВЛЕНИЯ
No Наименование
Кол-во
1 Прокладка
2
2 Болт
4
3 Правая рукоятка
1
4 Поручни
Планка
2
5
1
6 Панель
1
7 Болт
4
8 Левая рукоятка
1
9 Ручка сцепления
2
10 Гайка
4
11 Палец
3
12 Шайба
5
13 Верхняя ручка
1
14 Барашек
3
15 Хомут 2
16 Гайка
2
17 Фиксатор фары 1
18 Шестигранный болт 1
19 Фара 1
20
Винт
1
