16. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Торцово-усовочная пила модели "КОРВЕТ Эксперт 4-254" соответствует требованиям ТУ-4833-016-44744687-2006, ГОСТ
Р МЭК 1029-1-94, ГОСТ Р МЭК 1029-2-9-99, обеспечивающим безопасность жизни, здоровья потребителей и охрану
окружающей среды и признана годной к эксплуатации.
Дата изготовления ”___”____________200 г. зав.№______________ ОТК _____________ штамп
подпись
Дата продажи “___”_____________ 200 г. __________________
подпись продавца штамп
магазина
17. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу пилы модели «Корвет» при соблюдении условий хранения, правильности
монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по эксплуатации.
Гарантийный срок – 12 месяцев с даты продажи через розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации пилы в период
гарантийного срока. В случае нарушения работоспособности пилы в течение гарантийного срока владелец имеет право
на ее бесплатный ремонт.
В гарантийный ремонт принимается пила при обязательном наличии правильно и полностью
оформленного и заполненного гарантийного талона установленного образца на представленную для ремонта
пилу с штампом торговой организации и подписью покупателя.
В гарантийном ремонте может быть отказано:
1.При отсутствии гарантийного талона.
2.При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов разборки
или попытки разборки пилы.
3.Если неисправность пилы стала следствием нарушения условий хранения, попадания внутрь посторонних
предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых насадок и приспособлений,
эксплуатация не предназначенным режущим инструментом, насадками, дополнительными приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих обмоток
статора).
5. При механическом повреждении сетевого шнура или штепселя.
6. При механическом повреждении корпуса и его деталей.
Гарантия не распространяется на:
- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные ленты, отрезные диски,
ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы шлифовальных и ленточных машин,
фильтры и т.п.;
- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные щетки,
приводные ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные, резиновые
уплотнения и т.п. Замена их в течение гарантийного срока является платной услугой;
- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца (услуга
платная);
- расходные материалы, например: лента шлифовальная, заточные, отрезные и шлифовальные круги и т.п.
Предметом гарантии не является неполная комплектация пилы, которая могла быть выявлена при продаже. Претензии
от третьих лиц не принимаются.
Пила в ремонт должна сдаваться чистой, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы
пилы, например: падение оборотов, изменение шума, появление
постороннего запаха, дыма, вибрации, стука, повышенной искры на коллекторе – прекратите работу и обратитесь в
Сервисный центр «Корвет» или гарантийную мастерскую.
Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в гарантийных
мастерских, указанных в перечне «Адреса гарантийных мастерских».
Примечание:
Техническое обслуживание пилы
, проведение регламентных работ, регулировок, указанных в руководстве по
эксплуатации, диагностика не относятся к гарантийным обязательствам и оплачиваются согласно действующим
расценкам Сервисного центра.
С гарантийными обязательствами ознакомлен и согласен: _______________, _______________________
дата подпись покупателя
Сервисный центр “Корвет” тел./ факс (4732) 39-24-86,619-645
E-mail: petrovich@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель:
Фирма РЕКСОН ИНДАСТРИАЛ Корпорэйшн, ЛТД
Тайвань – 261, Йен Хва Роуд, Тали Тайчунг, Тайвань, Р.O.C.
Импортер:
ООО «ЭНКОР-Инструмент-Воронеж»:
394018, Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
9

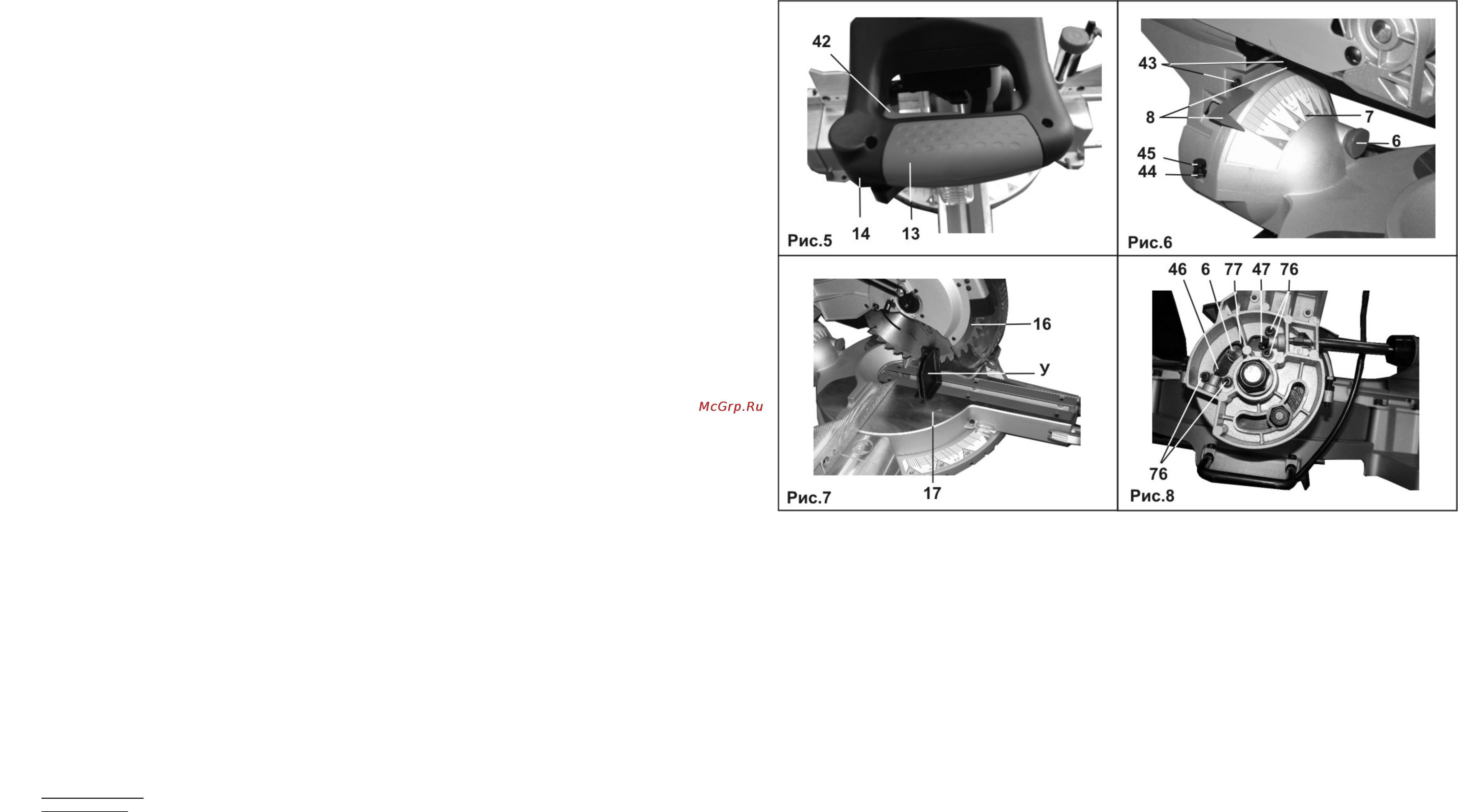

Наклоните пильный диск (Рис.7) вправо (или влево) до упора в винт 44 (Рис.6). При этом, указатель 8 (Рис.6) должен стать на
отметку «45
0
». Проверьте с помощью измерительного инструмента (угломера) (не комплектуется) угол наклона пильного
диска 16 относительно рабочего стола 17 (Рис.7), который фактически должен составлять 45
0
. Если это не так, установите угол
«45
0
», вращая регулировочный винт 44, предварительно ослабив контргайку 45 (Рис.6), проверяя точность установки угла 45
0
угломером. По достижению настройки затяните контргайку 45 (Рис.16). При наклоне пильного диска 16 относительно
рабочего стола 17 (Рис.7) – 45
0
указатель угла наклона 8 (Рис.6) должен указывать на «45
0
» по шкале 7 (Рис.6).
11.7. Регулировка угла наклона 33,9
0
Если вы хотите отрегулировать угол наклона пильного диска 16 относительно рабочего стола 17 - «33,9
0
» , то медленно
наклоняйте пильный диск 16 (Рис.7) влево (или вправо) и нажимайте на ограничитель 6 (Рис.6) пока он полностью не
вставится.
Наклоните пильный диск 16 (Рис.7) вправо (или влево) до упора. При этом, указатель 8 (Рис.6) должен стать на отметку
«33,9
0
». Проверьте с помощью измерительного инструмента (угломера) (не комплектуется) угол наклона пильного диска 16
относительно рабочего стола 17 (Рис.7), который фактически должен составлять 33,9
0
. Если это не так, установите угол
«33,9
0
», вращая регулировочный шестигранный винт 46 или 47 (Рис.8), проверяя точность установки угла 33,9
0
угломером.
При наклоне пильного диска 16 относительно рабочего стола 17 (Рис.7) – 33,9
0
указатель угла наклона 8 (Рис.6) должен
указывать на «33,9
0
» по шкале 7 (Рис.6).
11.8.Установка угла поворота рабочего стола (Рис.2а)
Угол поворота рабочего стола 17 (как вправо, так и влево) устанавливается перемещением ручки 20 при отжатом рычаге 21 и
контролируется с помощью указателя 23 по шкале 24. Рычаг 21 в отжатом состоянии позволяет фиксировать угол поворота
рабочего стола 17 в значениях 0
0
;15
0
,22.5
0
,30
0
,31.6
0
,45
0
– влево и 15
0
,22.5
0
,30
0
,31.6
0
,45
0
,60
0
– вправо. Любой выбранный угол
поворота рабочего стола 17 может быть зафиксирован нажатием фиксатора 19 вниз и освобожден переведением фиксатора 19
вверх.
11.9. Регулировка фронтального упора
Установите пильный диск 16 (Рис.2а) в нижнее положение. Для этого опустите до упора вниз ручку 13, удерживая в нажатом
состоянии кнопку 14 (Рис.2а). Зафиксируйте нижнее положение стопором 31 (Рис.2б). Убедитесь
в том, что рабочий стол 17
(Рис.2а) находится в положении ''0
0
'' (см.п.11.3.3.). Поместите угольник (не комплектуется) между фронтальным упором 4 и
пильным диском 16 (Рис.9). Ослабьте четыре винта крепления 49 (по два с правой и левой стороны от пильного диска)
фронтального упора 4 (Рис.10). Отрегулируйте фронтальный упор 4 таким образом, чтобы он и пильный диск 16 всей
плоскостью касались угольника (Рис.9). Затяните винты крепления 49 фронтального упора 4 (
Рис.10). Ослабьте винт 48 и
отрегулируйте показание указателя 23 строго на «0
0
» по шкале 24, затем аккуратно затяните винт 48 (Рис.9), не сбив
регулировку.
