10

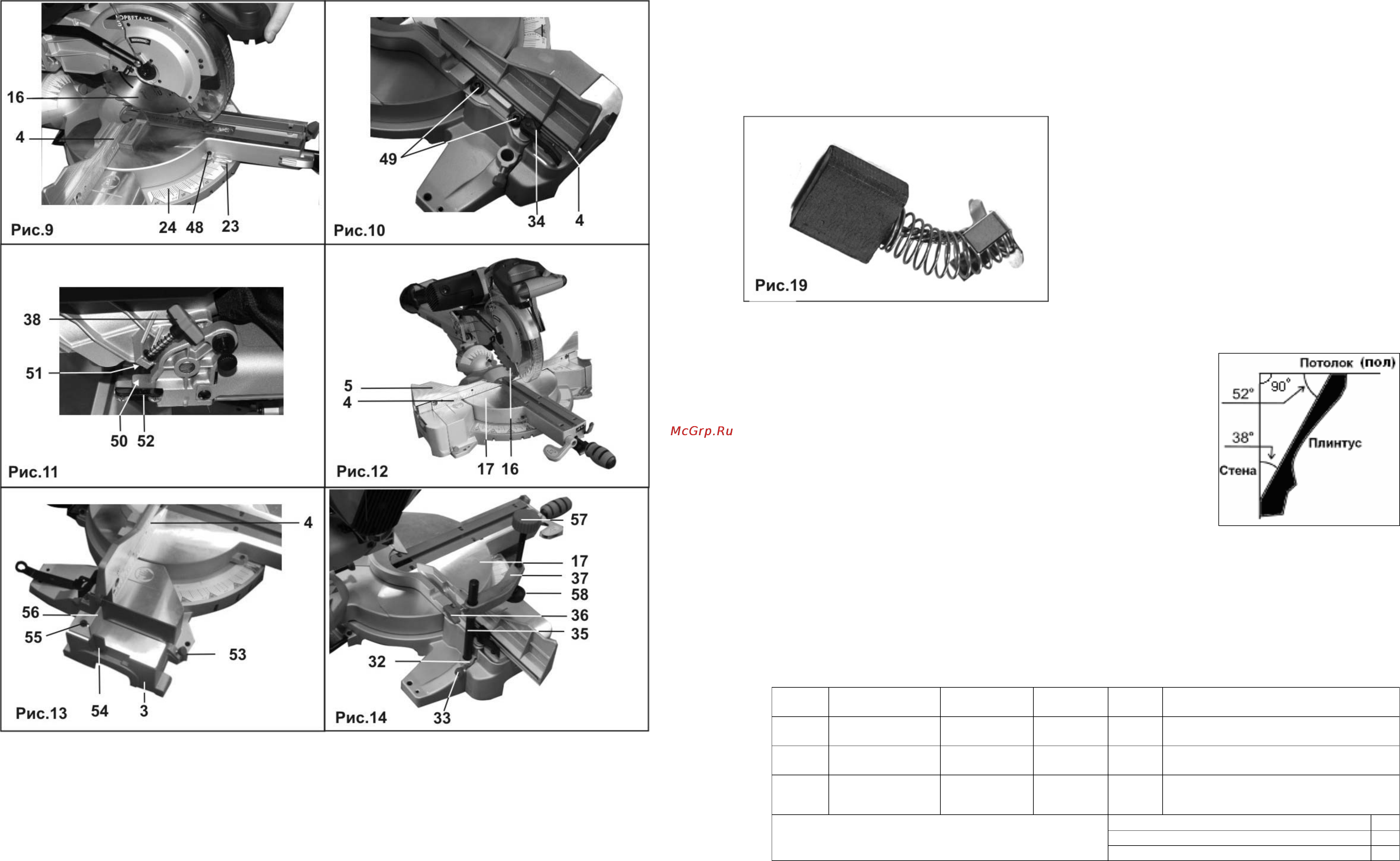

11.10. Регулировка нижнего положения пильного диска
Максимально возможное опускание пильного диска 16 к рабочему столу 17 (Рис.2а) ограничивается площадками 50 и 51
(Рис.11). Для того, чтобы ограничить опускание пильного диска 16 к рабочему столу 17, (Рис.2а) используйте винт 38
(Рис.11). Если выкрутить регулировочный винт 38 (Рис.11) на определенное расстояние, то его выступающая часть в
нижнем
положении пильного диска 16 (Рис.2а) упрется в упор 52 (Рис.11). Таким образом, с помощью винта 38 (Рис.11)
достигается регулировка нижнего положения пильного диска (Рис.2а). Это особенно удобно при выполнении запилов в
заготовке на определенную глубину.
11.11. Регулировка удлинителя фронтального упора (Рис.12)
Для некоторых операций, например, для пиления профильных заготовок, плинтуса, в конструкции
пилы предусмотрен
удлинитель фронтального упора 5 как с правой, так и с левой стороны пилы. Удлинитель 5 заметно увеличивает
опорную часть фронтального упора 4. Вы можете перемещать удлинитель 5 вдоль фронтального упора 4,
предварительно разблокировав фиксатор 34 (Рис.10) . Устанавливайте удлинитель 5 так, чтобы пильный диск 16 в
нижнем положении не касался его, особенно при максимальном значении угла поворота и наклона пильного диска 16 в
сторону удлинителя 5. Зафиксируйте положения удлинителя 5 фиксатором 34 (Рис.10).
15
-Ослабьте четыре винта 74 (Рис.18в).
-Ослабьте натяжение ремня 71 вращением шестигранного винта 75 (Рис.18г). При этом, электродвигатель 12 (Рис.18г) должен
перемещаться вместе с ведущим шкивом 73 в сторону ведомого шкива 72 (Рис.18б).
-Снимите ремень 71 со шкивов 72 и 73 (Рис.18
б).
- Установите на шкивы 72 и 73 новый соответствующий ремень 71 (Рис.18б) так, чтобы все его ручьи установились в
соответствующие проточки шкивов 72,73 (Рис.18б).
- Отрегулируйте натяжение ремня 71 вращением винта 75 (Рис.18г). Помните, что чрезмерное натяжение приводит к быстрому
износу ремня 71 , а слабое натяжение приводит к проскальзыванию ремня 71 на шкивах 72,73 (Рис.18б).
-
Надежно затяните четыре винта 74 (Рис.18в).
-Установите кожух 39 и закрепите его двумя шестигранными
винтами на корпусе пилы (Рис.18а).
13.5.Осмотр и замена угольных щеток
Заменяйте угольные щетки (Рис.19), когда они изношены до 4,8
мм их длины. Щетки необходимо менять парами. Замену щеток
(Рис.19) для безопасной и надежной работы пилы необходимо
проводить специалисту. Для замены щеток необходимо
выкрутить две крышки 11 щеткодержателей с обеих сторон на
корпусе электродвигателя 12 (Рис.2а), извлечь старые
щетки
(Рис.19), на их место поставить новые и зафиксировать их
положение, закрутив крышками 11 (Рис.2а).
Помните, что ремонт пилы должен проводиться в условиях
сервисных центров с использованием только оригинальных
запасных частей и расходных материалов.
14. РЕКОМЕНДУЕМЫЕ ПРИЕМЫ РАБОТЫ
14.1. Пиление плинтуса
На вашей торцово-усовочной пиле предусмотрены фиксированные положения для
выполнения торцевого пиления плинтуса с внешним или внутренним углом.
Две поверхности заготовки плинтуса, которые прикрепляются к потолку (полу) и
стене, при соединении образуют угол 90°. У большинства потолочных плинтусов
верхний задний угол составляет 52°, а нижний задний угол составляет 38°, как
показано на Рис.20.
Помните, что углы плинтусов очень точные, и их трудно устанавливать, так как легко
может произойти смещение. После всех регулировок пилы рекомендуется
производить пробное пиление. Кроме того, большинство стен в помещениях не имеют
углов точно 90°, следовательно, необходима точная подстройка регулировок вашей
пилы.
Для пиления плинтусов и получения внешнего или внутреннего прямого угла (90°)
установите плинтус, прижав плашмя его широкую заднюю поверхность к поворотному
столу и придвинув к упору. Угол поворота стола следует установить на 31.6° влево или Рис. 20
вправо, в зависимости от установки плинтуса, а угол наклона пильного диска - на 33.9° влево.
Изучив приведенную ниже таблицу, вы можете настроить пилу на пиление потолочных плинтусов с углами 52° и 38° (см.
Рис.20.). Пиление напольного плинтуса (с такими же параметрами углов) производится по аналогии с потолочным, учитывая его
нижнее положении. Для пиления плинтусов с другими параметрами углов (не соответствующими рисунку 20) рекомендуем
изучить соответствующую справочную или учебную литературу.
15. РЕКОМЕНДУЕМЫЕ ПИЛЬНЫЕ ДИСКИ «АТАКА» С ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ
Пильные диски изготовлены из высококачественной стали, что обеспечивает их долгий ресурс и высокое качество пиления.
Пильные диски предназначены для пиления твердых и мягких пород древесины, ДСП, пластиков, ламината и алюминиевых
профилей (см. приведенную ниже таблицу).
Код
Внешний
диаметр (мм)
Внутренняя
посадка (мм)
Число
зубьев (Z)
Форма
зуба
Применение
7405 250 30 40 К
Черновое пиление древесины мягких и
твердых пород
12820 255 30 32 К
Черновое пиление древесины мягких и
твердых пород
7460 255 30 100 ТП
Пиление алюминиевых профилей,
пластика, MDF, различных плит, в том
числе, с покрытием
косой переменный К
трапециевидный Т
Форма зуба
плоский П
