14

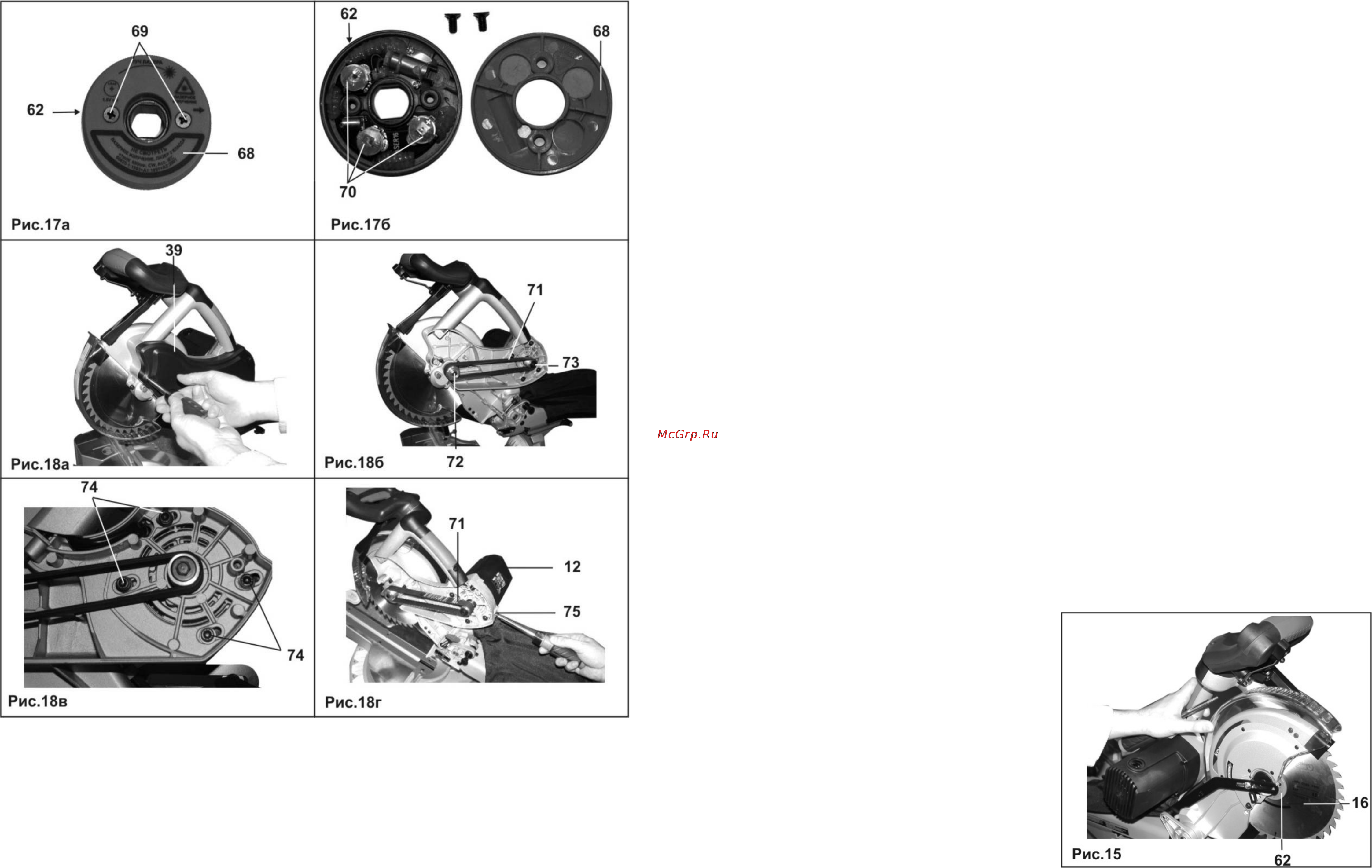

13.3. Замена элементов питания лазерного указателя
Чаще всего лазерный указатель перестает работать вследствие разрядки элементов питания 70 (Рис.17б).
Замена элементов питания 70 (Рис.17б) производится в следующий последовательности:
- Снимите внешний фланец 62 (Рис.16д), как описано в пункте 13.2.
- Выкрутите и извлеките два винта 69 (Рис.17а).
- Снимите крышку 68 (Рис.17а,б)
-
Извлеките и замените на соответствующие новые элементы питания 70 (Рис.17б)
- Установите и закрепите винтами 69 крышку 68 на внешнем фланце 62 (Рис.17а).
- Установите внешний фланец 62 (Рис.16б) на место, как описано в пункте 13.2.
13.4. Замена приводного ремня и регулировка его натяжения
Периодически проверяйте состояние приводного ремня 71 (Рис.18б), очищайте передаточный механизм от
пыли. В
случае повышенного износа ремня 71 произведите его замену.
В случае необходимости замена ремня производится следующим образом:
- Убедитесь, что пила отключена от источника электрического тока.
-На кожухе 39 выкрутите и извлеките два шестигранных винта (Рис.18а).
- Снимите кожух 39 (Рис.18а).
11
11.12. Регулировка выдвижных опор (Рис.13)
Выдвижные опоры 3 служат для поддержания заготовок при их пилении. В конструкции вашей пилы предусмотрены две
выдвижные опоры 3, как с правой, так и с левой стороны. Прежде всего, до конца задвиньте опоры 3, проконтролируйте, чтобы
упоры 56 находились в одной плоскости с поверхностью фронтального упора 4. Если необходимо, ослабьте винт 55 и
установите упор 56 так, чтобы его рабочая (передняя) поверхность
находилась в одной плоскости с поверхностью
фронтального упора 4. Затем затяните винт 55. Ориентируясь на шкалу L , выдвиньте опоры 3 на необходимую длину и
зафиксируйте их положение винтами 53 с каждой стороны. При пилении заготовок в определенный размер рекомендуем
использовать упор 54, который свободно устанавливается из опоры 3, как показано на рисунке 13. Выдвинув опору 3 на
заданное расстояние, упираясь заготовкой в упор 54, вы сможете распиливать заготовку на части одинаковой длины без
дополнительной разметки.
11.13. Установка и крепление обрабатываемой заготовки (Рис.14)
Для жесткого удержания заготовки всегда пользуйтесь струбциной 37. Для установки струбцины 37 имеется два держателя 32
(с правой и с левой стороны). Струбцина 37 устанавливается в отверстие держателя 32. Вставьте ось 35 струбцины 37 в
отверстие
держателя 32. Установите струбцину 37 в соответствии с размером и формой заготовки и зафиксируйте ее с
помощью винта фиксации 33.
Установите заготовку в выбранном для пиления положении на рабочем столе 17 и закрепите ее упором 58, вращая винт 57
струбцины 37, предварительно затянув винт 36. Заготовку необходимо всегда прижимать к фронтальному упору 4 (Рис.12).
Надломившуюся или изогнутую заготовку, которую невозможно надежно удерживать, использовать нельзя, поскольку она
может стать причиной несчастного случая или поломки пилы. Струбцина 37 может быть установлена как слева, так и справа от
пильного диска 16 (Рис.2а).
ПРЕДУПРЕЖДЕНИЕ: Всегда очень важно прочно и правильно закрепить заготовку струбциной 37. Отсутствие жесткой
фиксации заготовки при пилении может быть причиной повреждения пилы и/
или порчи заготовки. РЕЗУЛЬТАТОМ
ЭТОГО ТАКЖЕ МОГУТ БЫТЬ СОБСТВЕННЫЕ ТРАВМЫ.
ВНИМАНИЕ: Убедитесь в том, что подвижные части пилы (особенно пильный диск 16 и защитный кожух 15 (Рис.2а))
не будут касается струбцины 37 (Рис.14) при опускании ручки 13 (Рис.2а) вниз до отказа. Если же все-таки это
происходит, струбцину 37, возможно, следует перенести на другую сторону пилы.
12. ОСНОВНЫЕ ОПЕРАЦИИ
ПРЕДУПРЕЖДЕНИЕ: не подключайте пилу к сети питания до тех пор, пока внимательно не ознакомитесь с
изложенными в «Руководстве» рекомендациями и не изучите все пункты настройки и регулировки пилы.
12.1. Лазерный указатель (Рис.15)
На вашей пиле установлен лазерный указатель траектории прохождения пильного диска 16 по заготовке.
Лазерный
указатель вмонтирован во внешнем фланце 62 и начинает свою работу только после включения вращения пильного
диска 16. В зависимости от заводских настроек, лазерный указатель может создавать линию немного левее
от фактической траектории прохождения пильного диска 16 по заготовке. Проверьте это (произведите пробное пиление) и
учитывайте полученное отклонение при работе.
12.2 . Косое пиление (Рис.2а,2
б)
Пила позволяет производить поперечное пиление заготовки (перпендикулярно к фронтальному упору 4) и косое пиление до 45
0
влево и 60
0
вправо. Для выполнения косого пиления необходимо повернуть рабочий стол 17 до нужного угла (см.п.11.8).
Убедитесь в том, что пила правильно собрана и готова к работе. Зажмите заготовку струбциной 37. За ручку 13 переведите
пильный диск 16 в крайнее заднее положение и зафиксируйте это положение ручкой фиксации 30. Подключите вилку шнура
питания 9 к источнику электрического
тока (к розетке).
Нажмите курок выключатель 42 (Рис.5) и кнопку 14 (Рис.2а) блокировки защитного кожуха, чтобы опустить пильный диск 16
вниз. Дождитесь, пока пильный диск 16 наберет максимальную скорость. Обратите внимание на линию на заготовке,
создаваемую лазерным указателем. Прилагая усилие в плоскости вращения пильного диска, медленно и плавно нажимайте на
ручку 13, опустите ее до
нижнего положения. После окончания пиления выключите пилу, отпустив курок выключателя 42
(Рис.5), и дождитесь полной остановки пильного диска 16, перед тем как вернуть пильный диск 16 в верхнее положение.
12.3. Наклонное пиление (Рис.2а,б)
Пила позволяет производить наклонное пиление заготовки под
углами до 45
0
влево и вправо.
Угол наклона пильного диска 16 как вправо, так и влево
устанавливается за рукоятку 13 и контролируется по шкале 7 с
помощью указателей 8. Наклонное положение пильного диска
16 фиксируется фиксатором 22.
Внимательно изучите п.11.4
Если вы хотите установить угол наклона пильного диска 16
относительно рабочего стола 17 - «33,9
0
» , то наклоните
пильный диск 16 на несколько градусов влево (или вправо) и
вставьте до конца ограничитель 6.
Затем наклоните пильный диск 16 (Рис.7) вправо (или влево)
до упора.
Зафиксируйте наклонное положение пильного диска 16
фиксатором 22.
Убедитесь в том, что пила правильно собрана и готова к
работе. Зажмите заготовку струбциной 37. За ручку 13
переведите пильный диск 16
в крайнее заднее положение и
зафиксируйте это положение ручкой фиксации 30.
Устанавливайте удлинитель 5 так, чтобы пильный диск 16 в
опущенном состоянии не касался его (см.п.11.11).
