12
Подключите вилку шнура питания 9 к источнику электрического тока (к розетке).
Нажмите курок выключатель 42 (Рис.5) и кнопку 14 (Рис.2а) блокировки защитного кожуха, чтобы опустить пильный диск
16 вниз. Дождитесь, пока пильный диск 16 наберет максимальную скорость. Обратите внимание на линию на заготовке,
создаваемую лазерным указателем.
Прилагая усилие в плоскости вращения пильного диска, медленно
и плавно нажимайте на ручку 13, опустите ее до
нижнего положения. После окончания пиления выключите пилу, отпустив курок выключателя 42 (Рис.5) и дождитесь
полной остановки пильного диска 16, перед тем как вернуть пильный диск 16 в верхнее положение.
ВНИМАНИЕ: В процессе наклонного пиления может случиться, что отпиленный кусок остановится напротив
боковой поверхности пильного диска
. Если пильный диск 16 поднимать в то время пока он вращается, то этот
кусок может зацепиться за зубья пильного диска 16, что приведет к его выбрасыванию с большой скоростью.
Это очень опасно. Поэтому пильный диск 16 должен подниматься только после его полной остановки.
12.4. Комбинированное пиление
Комбинированное пиление - это процесс, при котором пиление происходит
одновременно под косым и наклонными
углами. Комбинированное пиление может осуществляться под наклонными углами 0
0
-45
0
влево или вправо и косыми
углами 0
0
-45
0
влево или 0
0
-60
0
вправо.
ВНИМАНИЕ! При выполнении любого пиления не забывайте фиксировать пилу в заданных углах фиксатором
угла наклона 22 и фиксатором поворотного стола 19.
12.5. Пиление широких заготовок (Рис.2а,б)
Ваша пила позволяет выполнять пиление заготовок шириной до 305мм и толщиной до 92мм (см.Таблицу 2).
Надежно установите и закрепите заготовку на рабочем столе 17 (см
.п. 11.13).
ПРЕДУПРЕЖДАЕМ: Во время пиления никогда не перемещайте вращающийся пильный диск 16 за ручку 13 в
горизонтальной плоскости на себя. Может произойти “наезд” пильного диска 16 на заготовку, что повлечет за
собой эффект отдачи. Никогда не опускайте вращающийся пильный диск 16 до приведения его в крайнее
переднее положение (на себя).
Разблокируйте горизонтальное перемещение пильного
диска 16, ослабив ручку фиксации 30, добившись свободного
перемещения пильного диска 16 в горизонтально плоскости за ручку 13 (от себя и на себя).
Установите угол пиления в желаемые положения в соответствии с вышеописанными пунктами. Взявшись за ручку 13,
тяните ее до упора на себя.
Подключите вилку шнура питания 9 к источнику электрического тока (к розетке).
Нажмите курок
выключатель 42 (Рис.5) и кнопку 14 (Рис.2а) блокировки защитного кожуха.
Дождитесь, пока пильный диск 16 наберет максимальную скорость.
Обратите внимание на линию на заготовке, создаваемую лазерным указателем.
Медленно и плавно опускайте ручку 13 вниз, пропиливая переднюю кромку заготовки. Медленно и плавно продвигайте
пильный диск 16 в направлении фронтального упора 4 (от себя) до завершения пиления. Отпустите курок выключателя
42 (Рис.5) и дождитесь ПОЛНОЙ ОСТАНОВКИ ПИЛЬНОГО ДИСКА 16 перед тем, как вернуть пильный диск 16 в верхнее
положение.
12.6. Пиление алюминиевого профиля (Рис.2а)
При пилении алюминиевого профиля используйте деревянные бруски и вставки для исключения деформации
профиля. Для уменьшения прилипания алюминиевых стружек к пильному диску 16 при работе с алюминиевым
профилем
применяйте смазку (натрите воском неподвижный пильный диск 16 при отключенной от источника
электрического тока пиле).
ВНИМАНИЕ: Не пытайтесь пилить массивные, круглые или гнутые заготовки на этой пиле; она не
предназначена для этого.
13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Не приступайте к техническому обслуживанию пилы, пока не убедитесь, что пила отключена от
источника электрического тока (вилка шнура питания 9 (Рис.2а) отсоединена от питающей розетки).
В процессе эксплуатации пилы периодически проверяйте её регулировки; со временем могут потребоваться
дополнительные или повторны регулировки (см. раздел 11).
13.1. Общее регламентное обслуживание
Периодически удаляйте с пилы пыль и опилки ветошью, не допускайте загрязнение пилы.
Содержите в чистоте электродвигатель 12 (Рис.2а). Следите за
наполнением пылесборника 27 (Рис.2б) (см.п.11.2).
13.2. Замена пильного диска
При пилении заготовок с затупленными режущими кромками пильного диска 16 (Рис.16а) возникает повышенная
нагрузка на двигатель и передаточный механизм пилы, а также ухудшается качество распиленной поверхности. Пиление
пильным диском 16 (Рис.16а), имеющим механические повреждения или трещины, может привести к травмам или
поломке пилы. Периодически проводите диагностику пильного диска 16 (Рис.16а) и своевременно заменяйте его. Перед
установкой нового пильного диска необходимо проверить его целостность и соответствие техническим характеристикам
для данного типа пилы.
Помните, что твердосплавные напайки на зубьях пильного диска 16 (Рис.16а) хрупкие. Крайне внимательно
обращайтесь с пильным диском 16, избегая ударов по
напайкам, падений.
Перед установкой внимательно осмотрите пильный диск 16 (Рис.16а). На нем не должно быть трещин, сколов.
Помните, что при работе не следует стоять в плоскости вращения пильного диска.
Съем пильного диска 16 производите в следующей последовательности:
- Убедитесь что пила отключена от источника электрического тока.
- Установите и зафиксируйте угол наклона
пильного диска 16 – «0
0
».(см.п. 11.4);
- Зафиксируйте перемещение пильного диска 16 в горизонтальном направлении (см.п.11.3);
- Зафиксируйте угол поворота рабочего стола на отметке «0
0
» (см.п. 11.8);

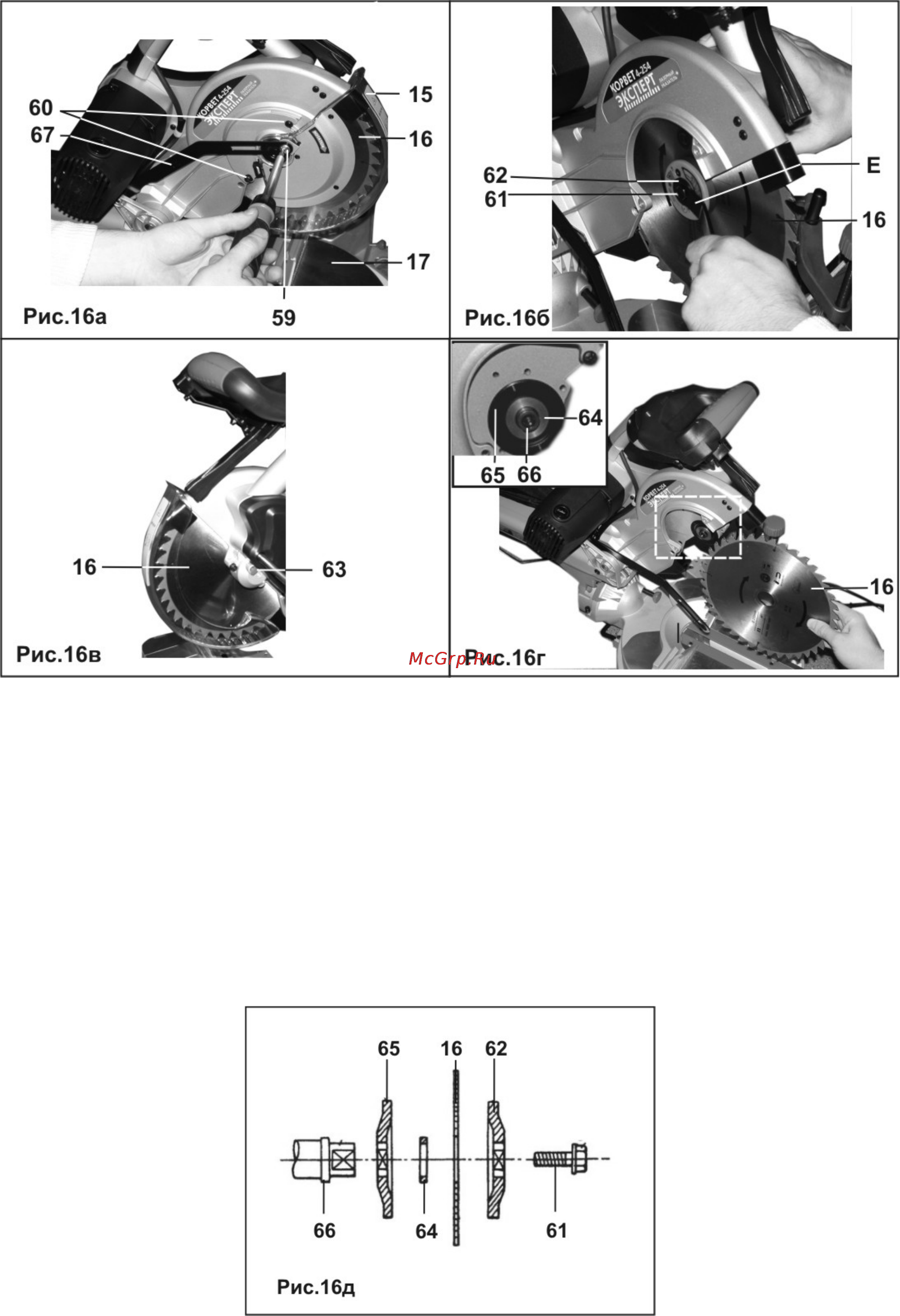

- Выкрутите винт 59 (Рис.16а).
- Выкрутите два винта 60 и снимите защитный кожух 15 (Рис.16а).
- Нажмите кнопку 63 (Рис.16в) блокировки вращения пильного диска 16 и, удерживая её, медленно рукой
проворачивайте пильный диск 16, пока его вращение не заблокируется.
13
- Удерживая кнопку 63, открутите ключом Е (по часовой стрелке) болт крепления 61 (Рис.16б) и извлеките его.
- Снимите внешний фланец 62 (Рис.16б).
- Аккуратно снимите пильный диск 16 с кольца 64 (Рис.16г)
- Снимите кольцо 64 и внутренний фланец 65 со шпинделя 66 (Рис.16д), проверьте их на наличие сколов или повреждений.
Запрещается эксплуатация пилы с
поврежденными или изношенными фланцами 62,65,кольцом 64, или болтом крепления 61
(Рис.16д).
Установка пильного диска 16 происходит в следующей последовательности:
- На шпиндель 66 установите внутренний фланец 65 и кольцо 64 (Рис.16д).
- На кольцо 64 установите пильный диск 16, так чтобы направление вращение шпинделя 66 (указанно стрелкой на защитном
кожухе 15 (Рис.16а)) совпадало со стрелками, нанесенными на пильном
диске 16 (Рис.16д).
- Установите внешний фланец 62 (Рис.16б).
- Удерживая кнопку 63 (Рис.16в), установите болт крепления 61 (Рис.16б) и надежно затяните его ключом Е (против часовой
стрелки).
- Установите защитный кожух 15 (Рис.16а) и закрепите его винтами 60. Надежно затяните винт 59, соединив кожух 15 с
рычагом 67 (Рис.16а).
- Проверьте правильность работы защитного кожуха 15 (Рис.16а).
