Примечание: Если водяной контур испарителя работает в рамках системы с переменным расходом, минимальный

расход воды должен составлять не менее 50 % от расхода воды при номинальных условиях, а отклонение не

должно превышать 10 % от номинального расхода в минуту.

2.10 Защита испарителя от обмерзания

1. Если агрегат не будет эксплуатироваться в зимний период, слейте воду из испарителя и трубопроводов

охлаждаемой воды и промойте их гликолем. Для этого на испарителе имеются сливные и вентиляционные

соединения.

2. Гликоль в систему охлаждения конденсатора рекомендуется вливать в соответствующей пропорции.

Температура замерзания водно-гликолевого раствора должна быть не менее чем на 6° C ниже расчетной

минимальной температуры окружающего воздуха.

3. Заизолируйте трубы, особенно на стороне охлаждаемой воды, во избежание конденсации.

На повреждения вследствие замерзания гарантия не распространяется, поэтому Daikin

Applied Europe S.p.A не несет за них никакой ответственности.

2.11 Конструкция и защита конденсатора

Если в качестве охлаждающей жидкости используется озерная, речная или грунтовая вода, а водяные клапаны не

герметичны, температура конденсатора и трубопровода охлаждающей жидкости может опуститься ниже комнатной

температуры при выключенном агрегате. Эта проблема возникает, когда в конденсаторе циркулирует холодная

вода, а агрегат выключен в ожидании нагрузки. В этом случае:

1. Отключите водяной насос конденсатора, когда компрессор выключен.

2. Убедитесь в корректной работе расширительного клапана линии жидкого хладагента.

2.11.1 Управление конденсацией с помощью испарительной градирни

Минимальная температура воды на впуске конденсатора должна быть не менее 20° C при полном расходе воды

через градирню.

Если температуру воды необходимо понизить, расход воды следует сократить пропорционально такому понижению.

Для регулировки притока воды в конденсатор установите трехходовой перепускной клапан. На рисунке показан

способ применения трехходового клапана для охлаждения конденсатора. Трехходовой клапан можно активировать с

помощью пускателя, что гарантирует надлежащее давление конденсации в случаях, когда температура воды,

поступающей в конденсатор, ниже 20° C.

Вместо клапана с пускателем можно использовать трехходовой клапан с сервоприводом или циркуляционный насос,

управляемый с помощью инвертора. Работу обоих этих устройств можно регулировать с помощью аналогового

сигнала 0-10 В пост. тока, подаваемого электронным контроллером агрегата в зависимости от температуры воды,

поступающей в конденсатор.

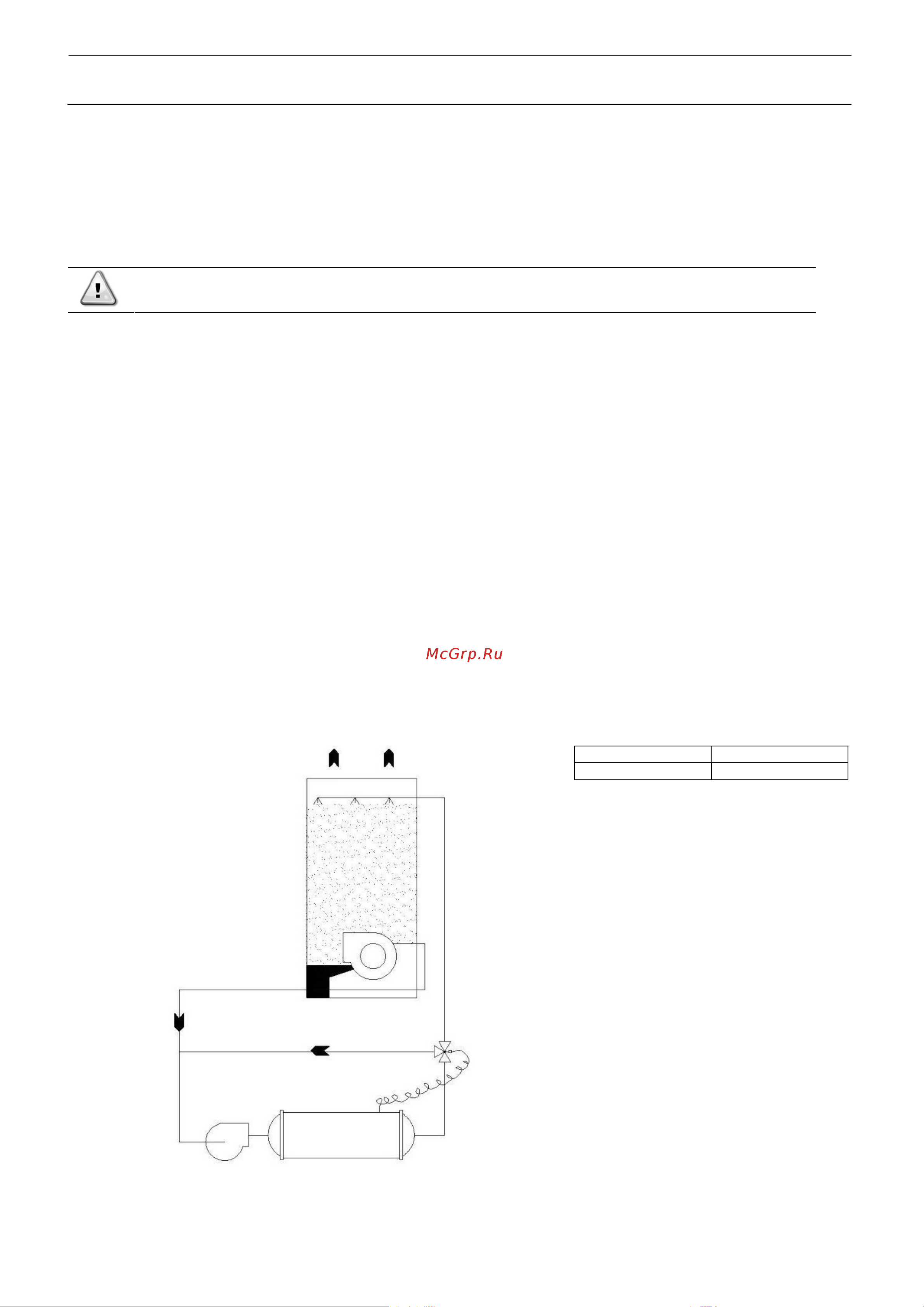

Рис. 5. Схема управления конденсатором с градирней

1 Градирня

2 Конденсатор
